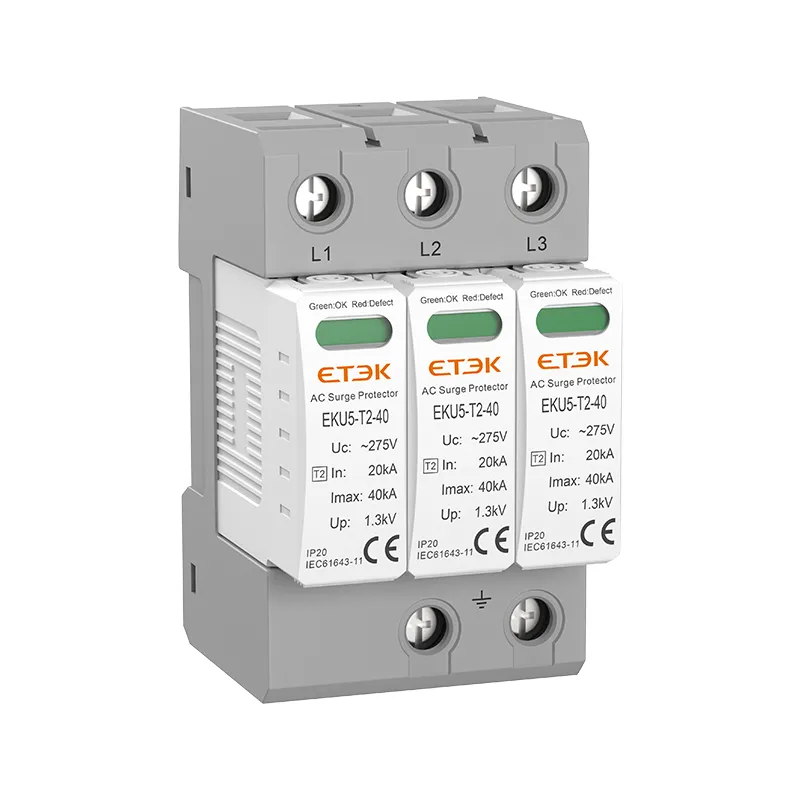

EKU5 Tipo 2 AC SPD, Imax 40kA, Dispositivo de proteção contra surtos de classe II

EKU5-T2-40 é tipo 2 ac spd, Imax=40kA, o produto também suporta sinalização remota, Esta série inovadora tecnologia de disparo e interrupção. A tensão máxima contínua de operação ac atinge 440v, a corrente máxima de descarga atinge 40kA.

● Norma: IEC/EN 61643-11
● Classificação de surto: Imax=40kA (8/20 µs)
● Categoria IEC/EN: Classe II / Tipo 2
● Tensão máxima de operação contínua: 150, 275, 320, 385, 440 V
● Carcaça: Design Plugável

Pergunte AGORA PDF

Visão geral do produto

O Dispositivo de Proteção contra Surtos CA EKU5-T2-40 é um dispositivo de Classe II projetado para proteger contra sobretensão transitória de operações de comutação rápida ou descargas atmosféricas indiretas. Ele pode descarregar surtos de tensão induzidos (8/20 μs) e é adequado para uso como o segundo nível de proteção em painéis de distribuição de energia com protetores Tipo 1, ou como o primeiro nível de proteção para aplicações não diretamente expostas a descargas atmosféricas e sem um sistema externo de proteção contra raios.

Parâmetros técnicos

Dados Técnicos

Tabela 1

Nº de postes	1P	2P	3P	4P	1P+NPE	3P+NPE
Sistemas de rede	TN-S, TN-C, TT (apenas LN)	TN-S	TN-C	TN-S	TT, TN-S
Modo de proteção	L-PE, N-PE (apenas TN-S), L-PEN, LN	L-PE, N-PE	L-PEN	L-PE, N-PE	LN, N-PE
Elementos de proteção	MOV de alta energia				MOV e GDT de alta energia

Tabela 2

Tensão máxima de operação contínua (LN)	Uc	150 V	275 V	320V	385V	440 V
Tensão máxima de operação contínua (N-PE)	Uc	255 V
Corrente de descarga normal (8/20μs) (LN)/(N-PE)	Em	20kA
Corrente de descarga máxima (8/20μs) (LN)/(N-PE)	Imax	40kA
Nível de proteção de tensão (LN)/(N-PE)	Acima	0,8 kV/1,5 kV	1,3 kV/1,5 kV	1,5 kV/1,5 kV	1,8 kV/1,5 kV	2,0 kV/1,5 kV
Nível de proteção de tensão 5kA	Acima	0,6 kV	1,0 kV	1,2 kV	1,4 kV	1,6 kV
Tempo de resposta (LN)/(N-PE)	tA	≤25 ns/≤100 ns
Faixa de temperatura operacional	Você	-40℃ a +80℃
Máx. Fusível de reserva		125 A gL/gG
Estado operacional/indicação de falha		Verde/Vermelho(LN),Amarelo(N-PE)
Área da seção transversal (mín.)/(máx.)		4 mm²/35 mm²
Montagem		Trilho DIN 35 mm, EN 60715
Material do gabinete		Plástico térmico UL94-V0
Grau de proteção		IP20 (embutido)

Dimensões

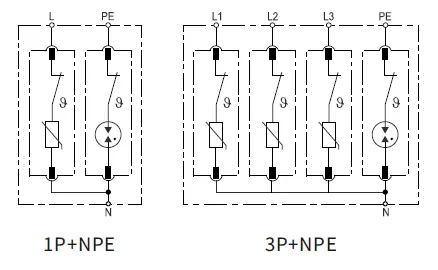

Diagrama de circuito básico

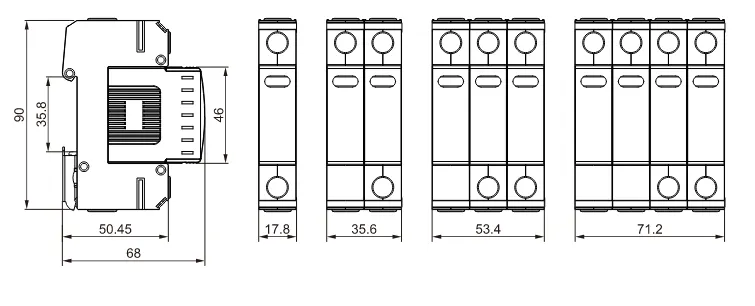

Tamanho da instalação

Formulário de seleção do produto

Lista de referência do tipo SPD
Nº de polacos	Máximo. Tensão CA Operacional Contínua
Nº de polacos	150V	275V	320V	385V	440V
1P	EKU5-T2-40-1P150	EKU5-T2-40-1P275	EKU5-T2-40-1P320	EKU5-T2-40-1P385	EKU5-T2-40-1P440
2P	EKU5-T2-40-2P150	EKU5-T2-40-2P275	EKU5-T2-40-2P320	EKU5-T2-40-2P385	EKU5-T2-40-2P440
3P	EKU5-T2-40-3P150	EKU5-T2-40-3P275	EKU5-T2-40-3P320	EKU5-T2-40-3P385	EKU5-T2-40-3P440
4P	EKU5-T2-40-4P150	EKU5-T2-40-4P275	EKU5-T2-40-4P320	EKU5-T2-40-4P385	EKU5-T2-40-4P440
1P+NPE	EKU5-T2-40-1PN150	EKU5-T2-40-1PN275	EKU5-T2-40-1PN320	EKU5-T2-40-1PN385	EKU5-T2-40-1PN440
3P+NPE	EKU5-T2-40-3PN150	EKU5-T2-40-3PN275	EKU5-T2-40-3PN320	EKU5-T2-40-3PN385	EKU5-T2-40-3PN440
Com sinalização remota
1P	EKU5-T2-40-1P150S	EKU5-T2-40-1P275S	EKU5-T2-40-1P320S	EKU5-T2-40-1P385S	EKU5-T2-40-1P440S
2P	EKU5-T2-40-2P150S	EKU5-T2-40-2P275S	EKU5-T2-40-2P320S	EKU5-T2-40-2P385S	EKU5-T2-40-2P440S
3P	EKU5-T2-40-3P150S	EKU5-T2-40-3P275S	EKU5-T2-40-3P320S	EKU5-T2-40-3P385S	EKU5-T2-40-3P440S
4P	EKU5-T2-40-4P150S	EKU5-T2-40-4P275S	EKU5-T2-40-4P320S	EKU5-T2-40-4P385S	EKU5-T2-40-4P440S
1P+NPE	EKU5-T2-40-1PN150S	EKU5-T2-40-1PN275S	EKU5-T2-40-1PN320S	EKU5-T2-40-1PN385S	EKU5-T2-40-1PN440S
3P+NPE	EKU5-T2-40-3PN150S	EKU5-T2-40-3PN275S	EKU5-T2-40-3PN320S	EKU5-T2-40-3PN385S	EKU5-T2-40-3PN440S
