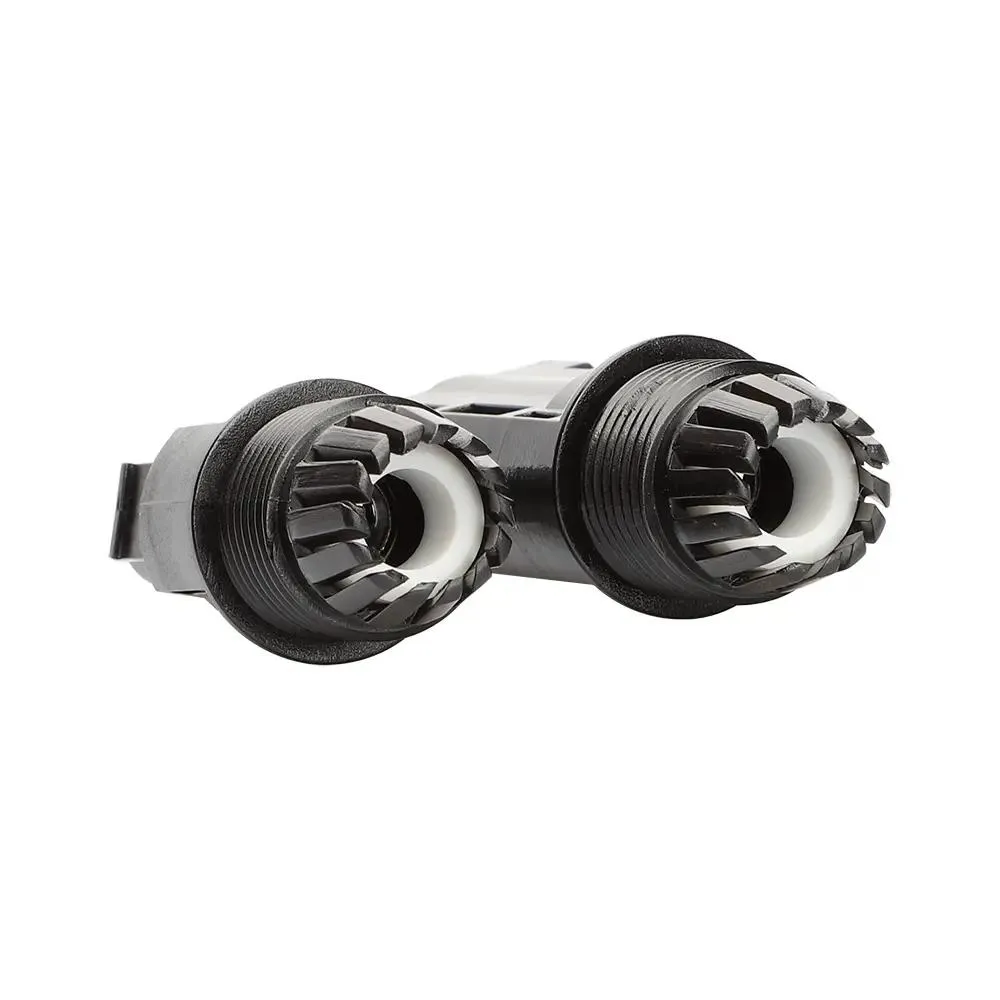

Conector de cabo solar PV-EK02 1000V MC4

O conector de cabo MC4 PV-EK02 é um conector macho-fêmea durável e seguro, projetado para aplicações de energia solar, garantindo conexões confiáveis entre painéis solares e componentes para geração eficiente de energia.

● Padrão: IEC60068-2-52
● Tensão nominal: 1000 V DC
● Corrente nominal: ≤45A
● Faixa de temperatura ambiente: -40...+90 ºC
● Grau de proteção: IP67
● Material de contato: Cobre com revestimento de prata
● Material de isolamento: PC/PPO
● Sistema de travamento: Tipo Snap-in
● Tamanho do cabo: 2,5, 4, 6 mm²
● Classe de proteção: Classe II

Pergunte AGORA PDF

Conector de cabo solar PV-EK02 1000V MC4

Pergunte AGORA PDF

Visão geral do produto

O conector de cabo MC4 PV-EK02 é um conector macho-fêmea durável e seguro, projetado para aplicações de energia solar, garantindo conexões confiáveis entre painéis solares e componentes para geração eficiente de energia.

PV-EK02 e PV-EK01 diferem apenas no estilo das porcas de fixação.

Parâmetros técnicos

Dados Técnicos

Sistema de conectores

Ф2,5 mm, Ф4 mm, Ф6 mm

Tensão nominal

1000 V CC

Corrente nominal

30A (2,5 mm 2 , 4 mm 2 , 6 mm 2 ;14AWG, 12AWG, 10AWG)

45A (4 mm 2 , 6 mm 2 ; 12 AWG, 10 AWG)

Tensão de teste

6kV (50Hz, 1min.)

Faixa de temperatura ambiente

-40°C... +90°C

Temperatura limite superior

+105°C

Grau de proteção

IP67

Resistência de contato dos conectores de plugue

0,5 mΩ

Classe de segurança

II

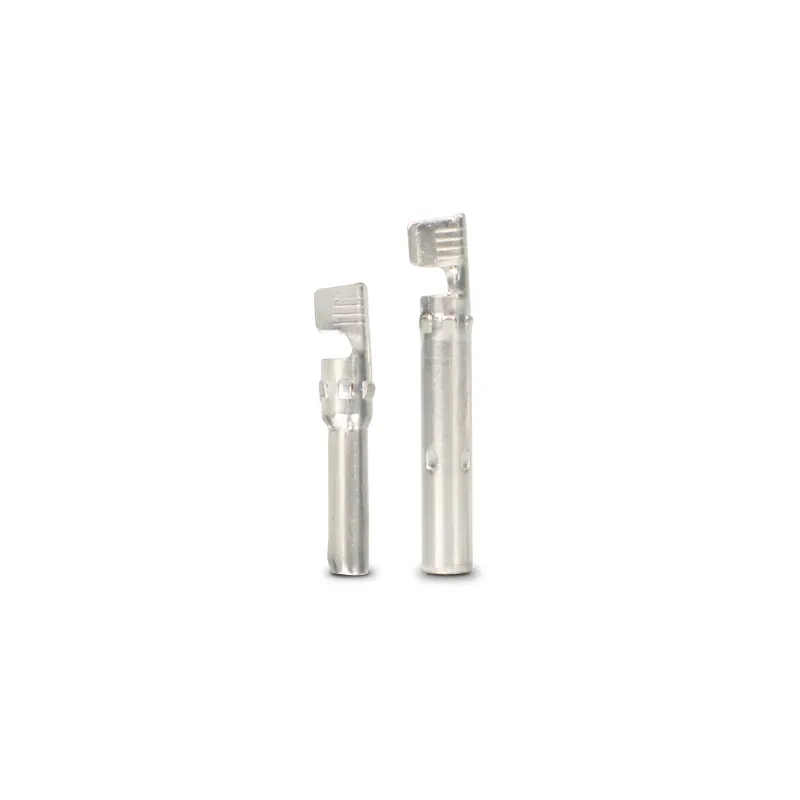

Material de contato

Messing, liga de cobre versant, estanhada

Material de isolamento

PC/PPO

Sistema de travamento

Encaixe

Classe de chamas

UL-94-V0

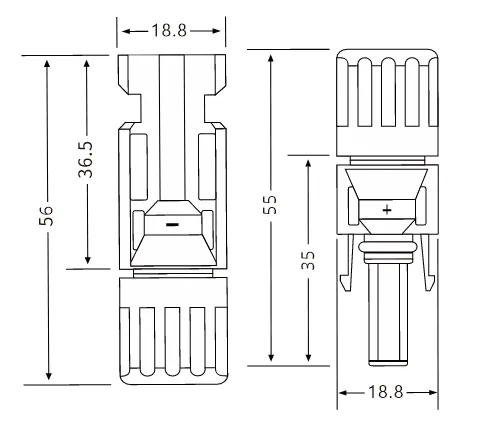

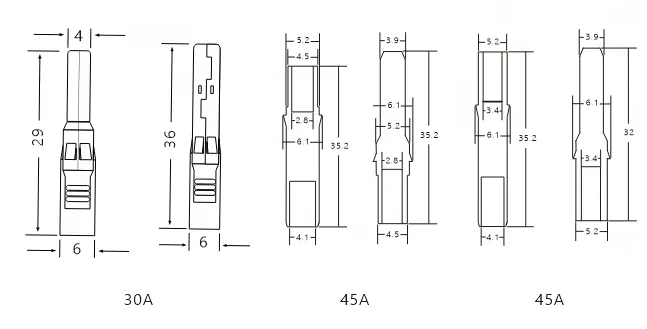

Dimensões
