Disjuntor inteligente Wi-Fi EKR3 MCB com ou sem religamento automático

Disjuntor inteligente EKR3 Wi-Fi MCB. A distribuição remota do equipamento do disjuntor pode ser realizada por meio do Tuya APP ou de uma plataforma conectada ao RS485. Interruptor de fechamento e temporização para obter o status de comutação do equipamento. Ao mesmo tempo, a função de religamento automático integrada pode ser selecionada para fornecer confiabilidade do fornecimento de energia do circuito.

● Aplicativos suportados: Tuya, Smart life
● Método de comunicação: WiFi, ZIGBEE, RS485
● Função: Controle remoto, Temporização de ligar e desligar, Religamento automático
● Corrente nominal: 1~63A
● Pólos: 1, 2, 3, 4P
● Tensão operacional nominal: 240/415V~
● Capacidade de interrupção nominal: 6kA
● Curva de viagem: B,C
● Temperatura ambiente: -25℃ a +40℃

Pergunte AGORA PDF

Disjuntor inteligente Wi-Fi EKR3 MCB com ou sem religamento automático

Pergunte AGORA PDF

Visão geral do produto

O EKR3 Wi-Fi Smart Circuit Breaker MCB permite a distribuição remota de equipamentos de disjuntores por meio do Tuya APP ou de uma plataforma conectada ao RS485. Ele também apresenta funções de interruptor de fechamento e temporização para obter o status de comutação do equipamento.

Além disso, esta série de disjuntores inteligentes fornece uma função de religamento automático. No caso de uma falha temporária no sistema de energia, o produto religará automaticamente após o disparo para aumentar a confiabilidade do fornecimento de energia do circuito.

Características Funcionais
  1. Fornece sobrecarga, curto-circuito. Quando o interruptor dispara acidentalmente, ele não precisa ser fechado manualmente, reduzindo custos de manutenção manual, solução de problemas oportuna e melhorando a eficiência.

  2. O controle remoto de abertura e fechamento, tarefas de temporização e obtenção do status atual do interruptor podem ser realizados via Wi-Fi ou uma plataforma com conexão RS485.

  3. Vários tempos de religamento integrados, falha de fechamento contínua dentro de um determinado período de tempo pode enviar um sinal de alarme através do indicador LED ou APP (para tempo e horários específicos, consulte a tabela de parâmetros, e também pode ser definido e ajustado de acordo com as necessidades).

  4. Com interruptor de seleção manual/automático e função de trava mecânica.

Parâmetros técnicos

Dados Técnicos

Modelo
EKR3-WiFi
EKR3-RS485
Método de comunicação
Wi-Fi, ZigBee
RS485
Terminais de fornecimento
LN
Consumo de energia
CA máx. 1 VA (espera), máx. 20 VA (ação)
Tolerância de tensão de alimentação
±10%
Indicador de status
LED verde
LED tricolor vermelho, verde e amarelo
Tempo de viagem
≤ 1s
Tamanho do terminal de alimentação para cabo Máx. 2,5 mm²
Tempos de religamento
3 vezes (personalizável)
5 vezes
Tempo de religamento
Primeira vez: 10 segundos;
Segunda vez: 60 segundos;
Terceira vez: 300 segundos;
Personalizável, não pode ser alterado após a configuração inicial.
Primeira vez: 60 segundos;
Segunda vez: 90 segundos;
A terceira vez: 1800 segundos;
Quarta vez: 2700 segundos;
Quinta vez: 3600 segundos;
Faixa de tempo ajustável: 60-3600 segundos.
Redefinir tempos de religamento
Não há mais disparos ou reinicialização manual dentro de 15 minutos após o fechamento bem-sucedido
Sem disparo ou reinicialização manual dentro de 60 segundos após o fechamento bem-sucedido,
Faixa de configuração de tempo ajustável: 5-600 segundos.
Proteção
Sobrecorrente e curto-circuito
Tipo de viagem
Termomagnético
Nº de postes
1P, 2P, 3P, 4P
Correntes nominais (In)
1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Tensão nominal (Ue)
240/415V~
Frequência nominal
50/60Hz
Capacidade de interrupção nominal
6.000 A
Impulso nominal com tensão padrão (1,2/50) Uimp
6.000 V
Característica de liberação térmica
(1,13-1,45) x Em
Característica de liberação magnética
B: (3-5) x Em, C: (5-10) x Em
Temperatura ambiente
-20℃ a +40℃
Temperatura de armazenamento
-25℃ a +75℃
Grau de poluição
IP20
Tamanho máximo do terminal MCB para cabo
Máx. 2,5 mm²
Torque de aperto máximo MCB
2,5 Nm
Conexão MCB
De cima para baixo
Instalação Montagem em trilho DIN de 35 mm

Dimensões

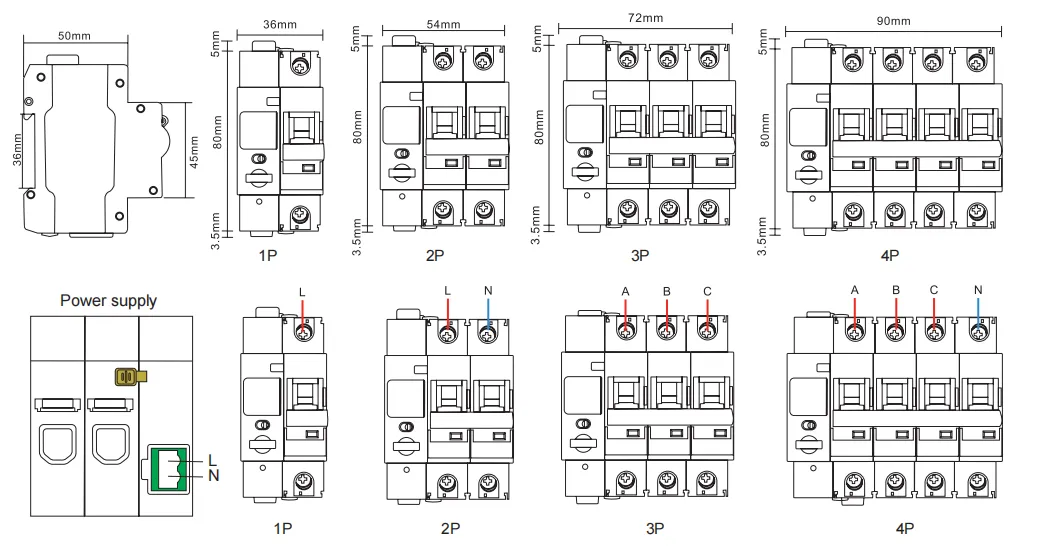

Tamanho do produto EKR3 Smart MCB e método de fiação
