Controle remoto RCBO inteligente EKR0 Wi-Fi e proteção inteligente abrangente

Controle remoto RCBO inteligente Wi-Fi EKR0 e proteção inteligente abrangente

A série EKR0 oferece um disjuntor de corrente residual inteligente (RCBO) que fornece funções tradicionais como sobrecarga, curto-circuito e proteção contra vazamento. Ele também inclui recursos adicionais, como controle remoto (Tuya App, RS485), medição de parâmetros elétricos, auto-recuperação de sobretensão/subtensão e alarme de falha.

● Aplicativos suportados: Tuya, Smart life
● Método de comunicação: WiFi, RS485
● Função: Controle remoto, Temporização de ligar e desligar, Medição
● Corrente nominal: 16, 25, 32, 40, 63A
● Pólos: 1P+N, 3P+N
● Tensão operacional nominal: 1P+N: 230/240V, 3P+N: 400/415V
● Tipo de proteção: CA, A
● Sensibilidade nominal das correntes IΔn: 30,100,300mA
● Curva de viagem: B,C,D
● Capacidade de interrupção nominal: 6kA
● Temperatura ambiente: -25℃ a +40℃

Pergunte AGORA PDF

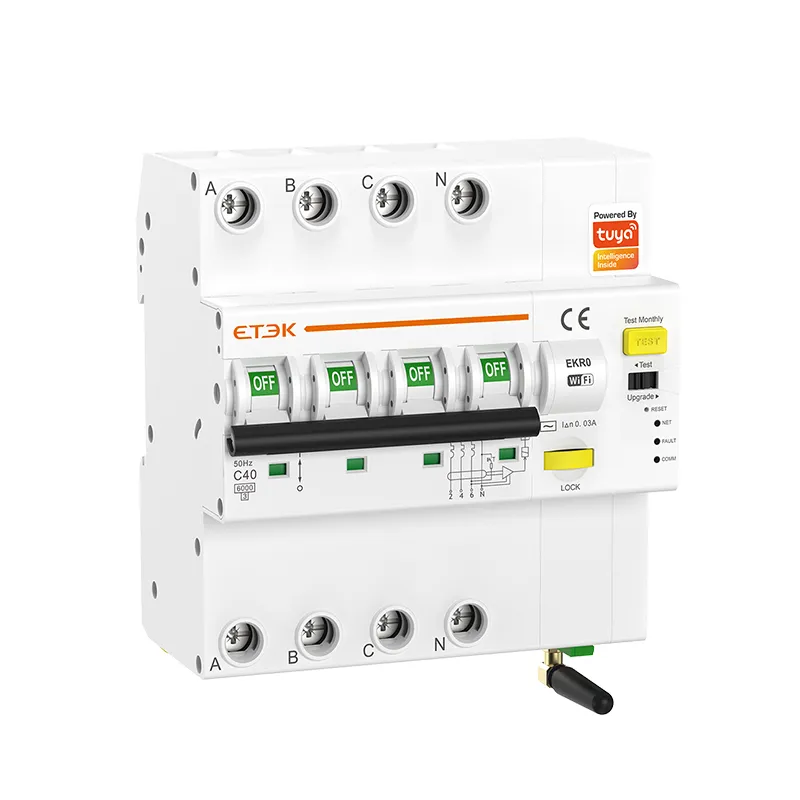

Visão geral do produto

A série EKR0 de disjuntores de corrente residual inteligente (RCBO) da ETEK Electric foi projetada para atender a ambientes internos, CA 50 Hz, tensão nominal de 230 V/400 V e corrente nominal de no máximo 63 A. Eles são ideais para edifícios industriais, comerciais, civis e sistemas de distribuição de terminais de baixa tensão de infraestrutura em edifícios e locais semelhantes. Este produto é capaz de operações liga-desliga pouco frequentes, ao mesmo tempo em que integra coleta de informações e controle inteligente remoto. Além das funções tradicionais de proteção contra sobrecarga, curto-circuito e vazamento, este produto também oferece recursos como controle remoto (aplicativo Tuya, RS485), medição de parâmetros elétricos, autorrecuperação de sobretensão/subtensão e alarme de falha.

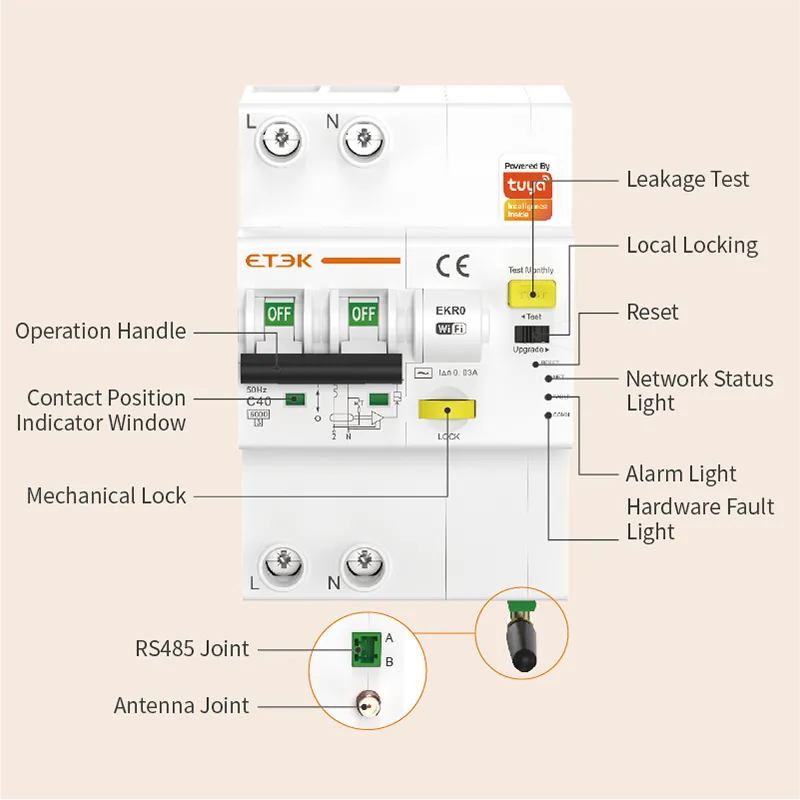

Características

Proteção automática: Ele conclui automaticamente a autoverificação da função de proteção contra vazamento em um tempo fixo e tem uma sobretensão de autoreinicialização, proteção contra subtensão. É equipado com inspeção automática e, quando as falhas são eliminadas, ele se recupera automaticamente sem afetar o fornecimento de energia normal.
Configuração autônoma: limite automaticamente o uso de energia com base na seleção do diâmetro do fio abaixo do valor nominal, defina parâmetros de distribuição de forma independente (como corrente, potência, temperatura, etc.) e defina remotamente valores de aviso de proteção elétrica.
Função de alerta de falha: monitoramento inteligente do status de operação do equipamento, proteção oportuna do equipamento e lembrete aos usuários em caso de anormalidades no equipamento.
Função do módulo de rede: módulos de rede integrados (incluindo WiFi) são usados para exibir o status do dispositivo, informações de falhas, estatísticas de consumo de eletricidade, etc. no APP por meio de transmissão de rede e podem ser controlados remotamente.
Vários modos de trabalho: com interruptor de seleção manual/automático e função de travamento mecânico.
Fácil de instalar: adotando um esquema de design modular para pequenos disjuntores, ele pode ser instalado em um trilho-guia padrão de 35 mm, e a comunicação RS485 usa fiação de terminal de plugue rápido.

Parâmetros técnicos

Dados Técnicos

Método de comunicação	Wi-Fi, RS485
Interface de transmissão RS485	2400, 4800, 9600 (valor padrão)
Limite de potência	Circuito aberto após exceder a potência limite por 5S (valor padrão: 22kW)
Lâmpada piloto	Três LEDs verdes
Parâmetros configuráveis	Detecção de vazamento, proteção contra sobretensão e subtensão, corrente nominal, tensão, potência, temperatura, etc.
Consumo de energia	＜ 2W
Precisão	Precisão de tensão e corrente 1%, precisão de energia elétrica 2%
Tipo de proteção (vazamento elétrico)	CA,A
Poloneses	1P+N, 3P+N
Corrente nominal	16, 25, 32, 40, 63A
Tensão nominal	1P+N: 230/240V, 3P+N: 400/415V
Frequência nominal	50/60Hz
Capacidade de interrupção nominal	6000A
Correntes de sensibilidade nominais IΔn	30, 100, 300mA
Tempo de desligamento da corrente residual sob IΔn	≤ 0,1s
Capacidade residual nominal de fechamento e ruptura IΔm	500A (em ≤ 50A), 10In (em ＞ 50A)
Impulso nominal com tensão padrão (1,5/50) Uimp	4kV
Característica de liberação térmica	(1,13-1,45)×Em
Característica de liberação magnética	B: (3-5)×Polegada, C: (5-10)×Polegada, D: (10-20)×Polegada
Vida mecânica	4000 ciclos
Vida elétrica	10000 ciclos
Temperatura de operação	-25℃ a +40℃
Tipo de conexão do terminal	Barramento tipo cabo/pino
Tamanho máximo do terminal para cabo	Máx. 25mm²
Torque de aperto máx.	Máx. 2,5 Nm
Método de instalação	Montagem em trilho DIN de 35 mm
Conexão	Do topo
