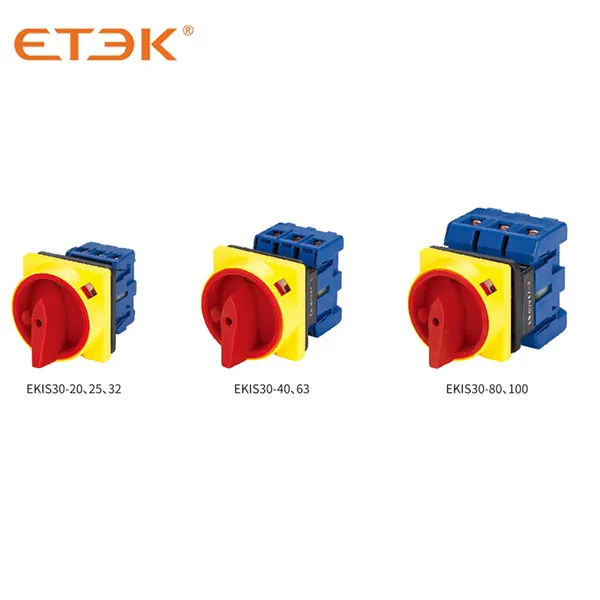

● Interruptores de isolamento série EKIS30 aplicados em circuitos de CA 50 Hz com tensão de trabalho de até 440 V e corrente nominal de trabalho de até 100 A.
● O EKIS30 é adequado para controlar: ar condicionado, bomba de água e equipamento de ventilação, além de motores CA de baixa potência.

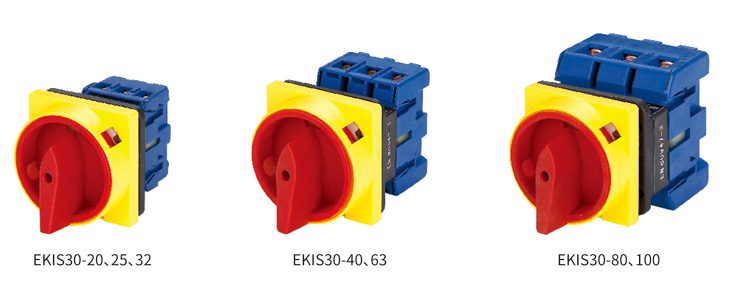

● Os interruptores rotativos da série EKIS30 têm 7 classificações de corrente: 20 A, 25 A, 32 A, 40 A, 63 A, 80 A e 100 A.
● A série EKIS30 possui terminais de proteção para dedos, o que oferece uma vantagem extra.
● Os interruptores da série EKIS30 têm maior distância de isolamento, resposta de desconexão rápida. E é uma boa escolha. Para circuitos CC, o EKIS30 tem contato adicional que nos permite instalar o contato separadamente.
● Os interruptores rotativos da série EKIS estão em conformidade com: IEC60947-3.
● A temperatura ambiente não deve exceder 40℃ e a temperatura média, medida durante um período de 24 horas, não deve exceder 35℃
● A temperatura ambiente não deve ser inferior a -25℃
● Não deve ser instalado a mais de 2000 m acima do nível do mar
● A umidade não deve exceder 50% quando a temperatura ambiente for 40℃ e maior umidade é permitida para temperaturas mais baixas.
● É necessário um ambiente limpo
● Por favor, siga nosso manual
● Classificado por utilização
(1) CA-23A
(2) CA-3
● Classificado por nível de proteção
(1) Sem caixa de plástico: IP20

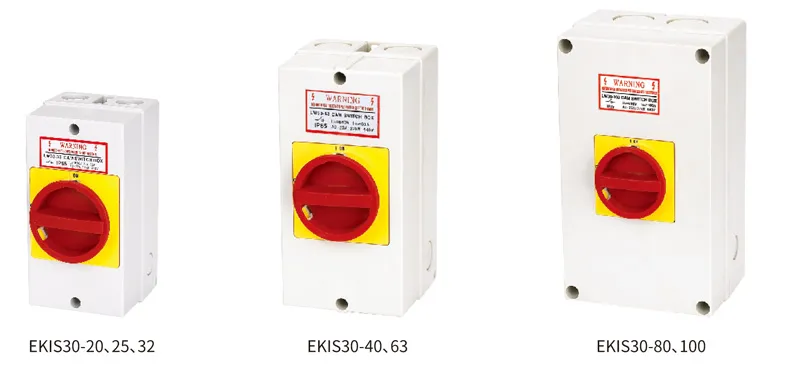

(2) Com caixa de plástico: IP65
Número de pólos: 3P, 4P

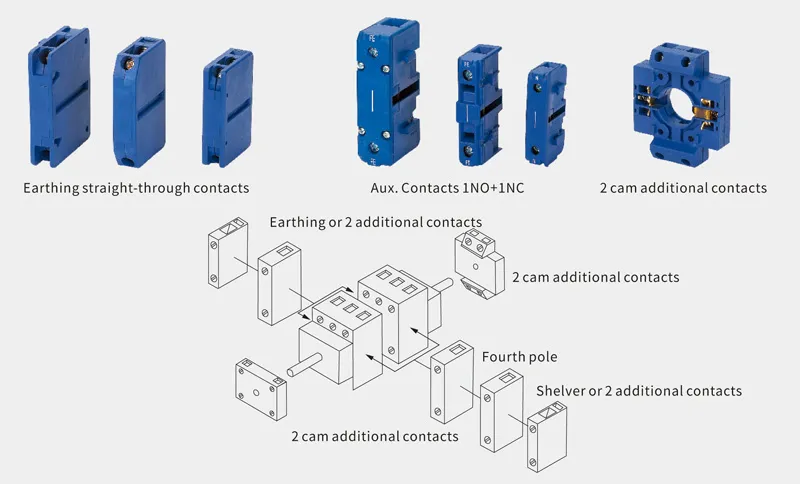

Contatos adicionais: 0 para contatos adicionais não incluídos, 1 para com contatos adicionais
Terminal neutro: 0 para terminal neutro não fechado, 1 para com terminal neutro
Terminal de aterramento: 0 para terminal de aterramento não incluso, 1 para com terminal de aterramento.

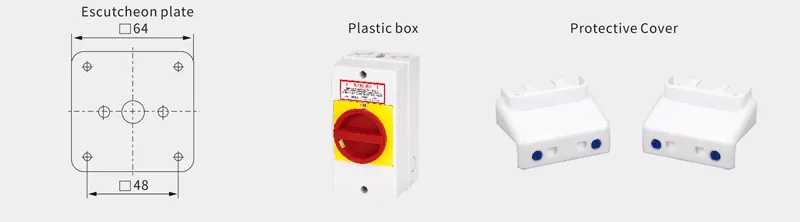

1. Placa de escudo de cadeado
2.Placa de escudo
3. Instalação paralela de bloqueio único
4. Interruptor de segurança da fechadura da porta com sistema de cadeado
5. Instalação de furo único
Tipo de caixa: 0 sem caixa de proteção, 1 com caixa de plástico IP65
Parâmetros técnicos
| Descrição | EKIS30-25(20) | EKIS30-32 | EKIS30-40 | EKIS30-63 | EKIS30-80 | EKIS30-100 | ||||||||
| Corrente térmica nominal Ith A | Isso | UM | 25(20) | 32 | 40 | 63 | 80 | 100 | ||||||
| Tensão nominal de trabalho Ue V | Ué | V | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 |
| Valor nominal Ie/Pe | Ie/Pe | |||||||||||||
| AC-21A | Um/KW | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
| AC-22A | Um/KW | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
| AC-23A | Um/KW | 15/4 | 15/7,5 | 22/5,5 | 22/11 | 30/7,5 | 30/15 | 43/11 | 43/22 | 57/18,5 | 57/30 | 70/22 | 70/37 | |
| AC-3 | Um/KW | 11,7/5,3 | 11,7/5,5 | 15/4 | 15/7,5 | 22/7,5 | 22/11 | 36/11 | 36/18,5 |
43/15 |
43/22 | 57/18,5 | 57/30 | |
● Tipo de corrente: 50Hz CA
● Número de contatos principais: ON e OFF
● Frequência: 8 horas por dia, 30 vezes por hora
● Vida útil do mecanismo: 10.000 vezes/AC-23, 6.000 vezes/AC-3, 2.000 vezes para contato adicional

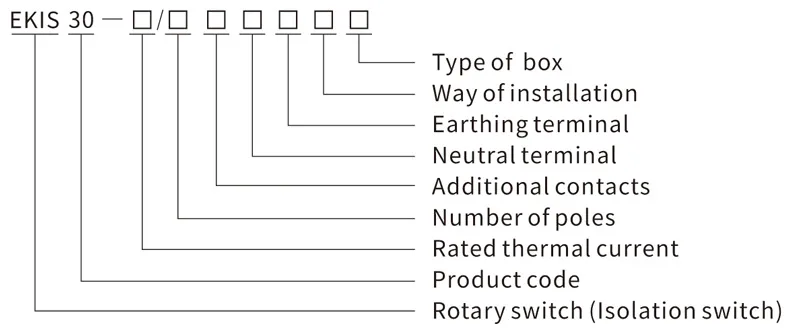

Ao encomendar nossa série EKIS30, precisamos dos seus dados da seguinte forma
1. Corrente nominal de trabalho, por exemplo: EKIS30-20;
2. Código acessório, por favor escreva-o de forma ordenada
(1) Número de pólos, por exemplo: 3P;
(2) Você precisa de contatos adicionais: 0 não incluso, 1 incluso
(3) Você precisa de terminal neutro: 0 não incluso, 1 incluso;
(4) Você precisa de terminal de aterramento: 0 não incluso, 1 incluso;
(5) Modo de instalação:
(6) Tipo de caixa: 0 não fechada, 1 fechada.
(1) Tipo de placa de escudo: 1 placa de escudo;
(2) Você precisa de placa de escudo com hermeticidade: 0 Não incluso, 1 incluso
(3) Cor da placa inferior: 1 Indica cor prata; 2 Indica amarelo; 3 Indica cor masculina
(4) Letra do caractere: 1 denota letra; 2 letra chinesa; 3 sinal especial
Se você encomendar 40A/3P com contatos adicionais e terminal de aterramento Placa de proteção sem terminal neutro e
caixa de plástico. Você deve escrever: EKIS30-40/310120
Se você quiser encomendar 32A/3 com interruptor de segurança para fechadura de porta, você deve escrever: EKIS30-32/300040.
Se você deseja encomendar 40A/3 com adição de contatos, terminal de aterramento, placa de escudo, placa com vedação de ar, Amarelo,
Letra chinesa, alça K; sem terminal neutro e caixa de plástico. Você deve escrever: EKIS30-40/310120.1123.

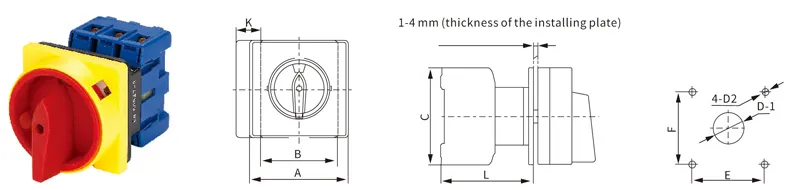

| Descrição EKIS30-20 |
Dimensões (mm) | Instalação(mm) |  |
|||||||
| UM | B | C | E | eu | E | F | D1 | D2 | ||
| 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | φ10 | φ4,2 | ||
| EKIS30-25 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | φ10 | φ4,2 | |
| EKIS30-32 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | φ10 | φ4,2 | |
| EKIS30-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4,2 | |
| EKIS30-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4,2 | |
| EKIS30-80 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | φ10 | φ4,2 | |
| EKIS30-100 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | φ10 | φ4,2 | |

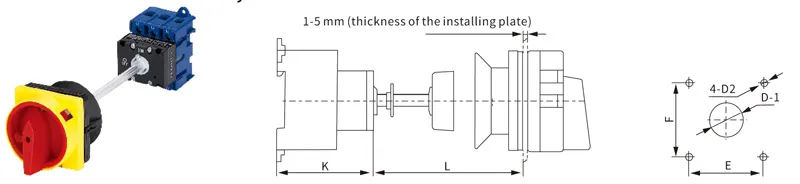

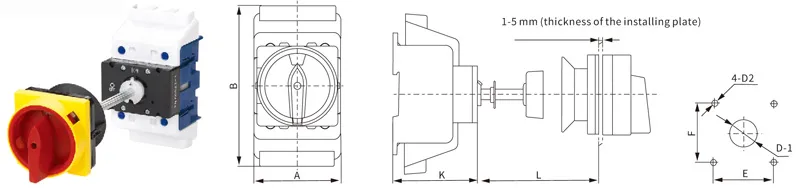

| Descrição EKIS30-20 |
Dimensões (mm) | Instalação(mm) |  |
|||||
| E | L min | L máx. | E | F | D1 | D2 | ||
| 50 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | ||
| EKIS30-25 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | |
| EKIS30-32 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | |
| EKIS30-40 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | |
| EKIS30-63 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | |
| EKIS30-80 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | |
| EKIS30-100 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | |
Re: O produto pode ser instalado em trilho DIN de 35 mm
| Descrição EKIS30-80 |
Dimensões (mm) | Instalação (mm) |  |
|||||||
| UM | B | E | L Min | L Máx. | E | F | D1 | D2 | ||
| 70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | ||
| EKIS30-100 | 70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4,2 | |

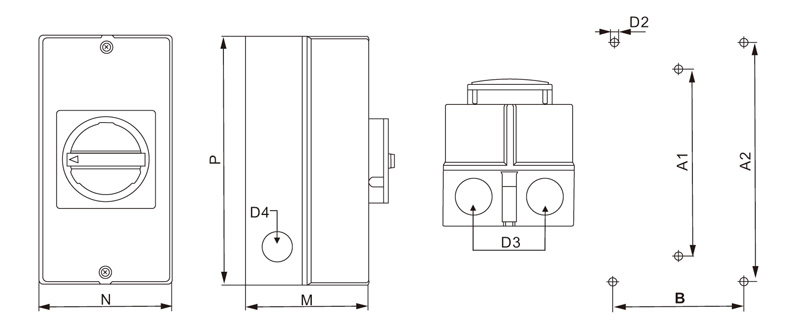

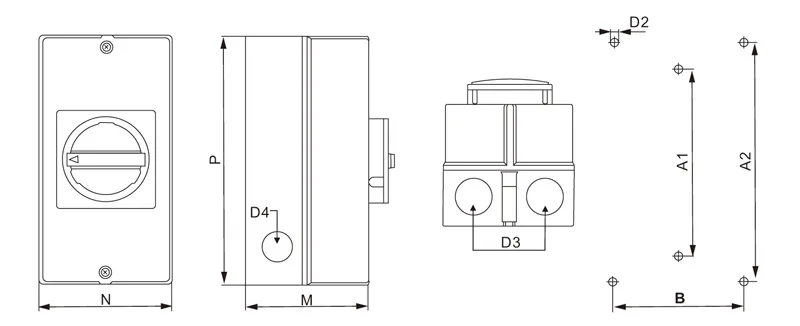

| Descrição EKIS30-20 |
Dimensões (mm) | Instalação(mm) |  |
|||||||
| D3 | D4 | M | Não | P | A1 | A2 | B | D2 | ||
| φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4,2 | ||
| EKIS30-25 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4,2 | |
| EKIS30-32 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4,2 | |
| EKIS30-40 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4,2 | |
| EKIS30-63 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4,2 | |
| EKIS30-80 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 | |
| EKIS30-100 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 | |
|
Referência nº. |
Especificação |
|
EKIS30-3025-S |
Interruptor de isolamento 3P 25A Painel de cor prateado 64*64mm |
|
EKIS30-3032-S |
Interruptor de isolamento 3P 32A Painel de cor prateado 64*64mm |
|
EKIS30-3040-S |
Interruptor de isolamento 3P 40A Painel de cor prateado 64*64mm |
|
EKIS30-3063-S |
Interruptor de isolamento 3P 63A Painel de cor prateado 64*64mm |
|
EKIS30-3080-S |
Interruptor de isolamento 3P 80A Painel de cor prateado 64*64mm |
|
EKIS30-3100-S |
Interruptor de isolamento 3P 100A Painel de cor prateado 64*64mm |
|
EKIS30-4025-S |
Interruptor de isolamento 4P 25A Painel de cor prateado 64*64mm |
|
EKIS30-4032-S |
Interruptor de isolamento 4P 32A Painel de cor de prata 64*64mm |
|
EKIS30-4040-S |
Interruptor de isolamento 4P 40A Painel de cor prateado 64*64mm |
|
EKIS30-4063-S |
Interruptor de isolamento 4P 63A Painel de cor prateado 64*64mm |
|
EKIS30-4080-S |
Interruptor de isolamento 4P 80A Painel de cor prateado 64*64mm |
|
EKIS30-4100-S |
Interruptor de isolamento 4P 100A Painel de cor prateado 64*64mm |
|
EKIS30-3025-R |
Interruptor de isolamento 3P 25A Painel de cor vermelha/amarelo 64*64mm |
|
EKIS30-3032-R |
Interruptor de isolamento 3P 32A Painel de cores vermelho/amarelo 64*64mm |
|
EKIS30-3040-R |
Interruptor de isolamento 3P 40A Painel de cor vermelha/amarelo 64*64mm |
|
EKIS30-3063-R |
Interruptor de isolamento 3P 63A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-3080-R |
Interruptor de isolamento 3P 80A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-3100-R |
Interruptor de isolamento 3P 100A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-4025-R |
Interruptor de isolamento 4P 25A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-4032-R |
Interruptor de isolamento 4P 32A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-4040-R |
Interruptor de isolamento 4P 40A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-4063-R |
Interruptor de isolamento 4P 63A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-4080-R |
Interruptor de isolamento 4P 80A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-4100-R |
Interruptor de isolamento 4P 100A Cor Vermelho/Amarelo 64*64mm |
|
EKIS30-3025-RS |
Interruptor de isolamento 3P 25A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-3032-RS |
Interruptor de isolamento 3P 32A Mount de cordão vermelho PL64 com eixo 150mm |
|
EKIS30-3040-RS |
Interruptor de isolamento 3P 40A Mount de cordão vermelho PL64 com eixo 150mm |
|
EKIS30-3063-RS |
Interruptor de isolamento 3P 63A Mount de cordão vermelho PL64 com Saft 150mm |
|
EKIS30-3080-RS |
Interruptor de isolamento 3P 80A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-3100-RS |
Interruptor de isolamento 3P 100A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-4025-RS |
Interruptor de isolamento 4P 25A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-4032-RS |
Interruptor de isolamento 4P 32A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-4040-RS |
Interruptor de isolamento 4P 40A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-4063-RS |
Interruptor de isolamento 4P 63A Mount de cordão vermelho PL64 com eixo 150mm |
|
EKIS30-4080-RS |
Interruptor de isolamento 4P 80A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-4100-RS |
Interruptor de isolamento 4P 100A Mount Rail Red PL64 com eixo 150mm |
|
EKIS30-3025-B |
Interruptor de isolamento com caixa IP65 3P 25A Red PL64 |
|
EKIS30-3032-B |
Interruptor de isolamento com caixa IP65 3P 32A Red PL64 |
|
EKIS30-3040-B |
Interruptor de isolamento com caixa IP65 3P 40A Red PL64 |
|
EKIS30-3063-B |
Interruptor de isolamento com caixa IP65 3P 63A Red PL64 |
|
EKIS30-3080-B |
Interruptor de isolamento com caixa IP65 3P 80A Red PL64 |
|
EKIS30-3100-B |
Interruptor de isolamento com caixa IP65 3P 100A Red PL64 |
|
EKIS30-4025-B |
Interruptor de isolamento com caixa IP65 4P 25A Red PL64 |
|
EKIS30-4032-B |
Interruptor de isolamento com caixa IP65 4P 32A Red PL64 |
|
EKIS30-4040-B |
Interruptor de isolamento com caixa IP65 4P 40A Red PL64 |
|
EKIS30-4063-B |
Interruptor de isolamento com caixa IP65 4P 63A Red PL64 |
|
EKIS30-4080-B |
Interruptor de isolamento com caixa IP65 4P 80A Red PL64 |
|
EKIS30-4100-B |
Interruptor de isolamento com caixa IP65 4P 100A Red PL64 |
|
EKIS30-3025-DR |
Interruptor de isolamento Monte de ferro-caravinho tipo 3P 25A |
|
EKIS30-3032-DR |
Interruptor de isolamento Monte de ferro-caravinho tipo 3P 32A |
|
EKIS30-3025-DR |
Interruptor de isolamento Monte de ferro-caravinho tipo 4P 25A |
|
EKIS30-3032-DR |
Interruptor de isolamento Monte de ferro-rail tipo 4P 32A |
|
EKIS30-6025-S-DC |
Interruptor de isolamento DC 6P 650VDC 16A Painel de cor prateado 64*64mm |
|
EKIS30-6032-S-DC |
Interruptor de isolamento DC 6P 650VDC 25A Painel de cor prateado 64*64mm |
|
EKIS30-6040-S-DC |
Interruptor de isolamento DC 6P 650VDC 32A Painel de cor prateado 64*64mm |
|
EKIS30-6025-R-DC |
Interruptor de isolamento DC 6P 650VDC 16A Painel vermelho/amarelo 64*64mm |
|
EKIS30-6032-R-DC |
Interruptor de isolamento DC 6P 650VDC 25A Painel vermelho/amarelo 64*64mm |
|
EKIS30-6040-R-DC |
Interruptor de isolamento DC 6P 650VDC 32A Painel vermelho/amarelo 64*64mm |
|
EKIS30-8025-S-DC |
Interruptor de isolamento DC 8P 800VDC 16A Painel de cor prateado 64*64mm |
|
EKIS30-8032-S-DC |
Interruptor de isolamento DC 8P 800VDC 25A Painel de cor prateado 64*64mm |
|
EKIS30-8040-S-DC |
Interruptor de isolamento DC 8P 800VDC 32A Painel de cor prateado 64*64mm |
|
EKIS30-8025-R-DC |
Interruptor de isolamento DC 8P 800VDC 16A Painel vermelho/amarelo 64*64mm |
|
EKIS30-8032-R-DC |
Interruptor de isolamento DC 8P 800VDC 25A Painel vermelho/amarelo 64*64mm |
|
EKIS30-8040-R-DC |
Interruptor de isolamento DC 8P 800VDC 32A Painel vermelho/amarelo 64*64mm |
|
EKIS30-4025-I-DC |
Interruptor de isolamento DC 4P 500VDC 16A Painel de cores brancas 44*44mm |
|
EKIS30-4032-I-DC |
Interruptor de isolamento DC 4P 500VDC 25A Painel de cores brancas 44*44mm |
|
EKIS30-4040-I-DC |
Interruptor de isolamento DC 4P 500VDC 32A Painel de cores brancas 44*44mm |
|
EKIS30-ET-32 |
Contactos directos e aterrários Montagem lateral para EKRS-25-32 |
|
EKIS30-ET-63 |
Contactos directos e aterrários Montagem lateral para EKRS-40-63 |
|
EKIS30-ET-100 |
Contactos directos e rectos Mount lateral para EKRS-80-100 |
|
EKIS30-AU11-32 |
Contactos auxiliares 1NO+1NC Mount lateral para EKRS-25-32 |
|
EKIS30-AU11-63 |
Contactos auxiliares 1NO+1NC Mount lateral para EKRS-40-63 |
|
EKIS30-AU11-100 |
Contactos auxiliares 1NO+1NC Mount lateral para EKRS-80-100 |
|
EKIS30-AU11-32C |
Contactos auxiliares 1NO+1NC com Cam Mount para EKRS-25-32 |
|
EKIS30-PC-32 |
Capa de proteção para EKRS-25-32 3P 2PCS/SET |
|
EKIS30-PC-63 |
Capa de proteção para EKRS-40-63 3P 2PCS/SET |
|
EKIS30-PC-100 |
Capa de proteção para EKRS-80-100 3P 2PCS/SET |
|
EKIS30-3025-RS-L |
Interruptor de isolamento 3P 25A Mount de cordão vermelho PL64 com eixo 300mm |
|
EKIS30-3032-RS-L |
Interruptor de isolamento 3P 32A Mount Rail Red PL64 com eixo 300mm |
|
EKIS30-3040-RS-L |
Interruptor de isolamento 3P 40A Mount Rail Red PL64 com eixo 300mm |
|
EKIS30-3063-RS-L |
Interruptor de isolamento 3P 63A Mount de cordão vermelho PL64 com Saft 300mm |
|
EKIS30-3080-RS-L |
Interruptor de isolamento 3P 80A Mount de cordão vermelho PL64 com eixo 300mm |
|
EKIS30-3100-RS-L |
Interruptor de isolamento 3P 100A Mount Rail Red PL64 com eixo 300mm |
|
EKIS30-4025-RS-L |
Interruptor de isolamento 4P 25A Mount Rail Red PL64 com eixo 300mm |
|
EKIS30-4032-RS-L |
Interruptor de isolamento 4P 32A Mount-red PL64 com eixo 300mm |
|
EKIS30-4040-RS-L |
Interruptor de isolamento 4P 40A Mount Rail Red PL64 com eixo 300mm |
|
EKIS30-4063-RS-L |
Interruptor de isolamento 4P 63A Mount de cordão vermelho PL64 com eixo 300mm |
|
EKIS30-4080-RS-L |
Interruptor de isolamento 4P 80A Mount Rail Red PL64 com eixo 300mm |
|
EKIS30-4100-RS-L |
Interruptor de isolamento 4P 100A Mount Rail Red PL64 com eixo 300mm |
