EKL5-63 Tipo Eletrônico RCBO
Consulte
● Padrão: IEC61009-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de pólos: 1P+N 2módulo
● Corrente operacional residual nominal (IAn): 30, 100, 300mA
● Capacidade de interrupção de curto-circuito nominal: 6kA
● Curva de disparo: B, C
● Temperatura do ar ambiente: -25...+40 ºC
● Conexão: De cima para baixo
O disjuntor diferencial magnético EKL8-40M está em conformidade com a norma IEC61009-1, capacidade de interrupção nominal de 6 kA, corrente de disparo nominal pode atingir 300 mA, indicador de posição, terminação Bi-Connect em ambos os lados, compatível com chaves de fenda padrão e Philips, terminal de 35 mm² adequado para cabos de cobre e alumínio.

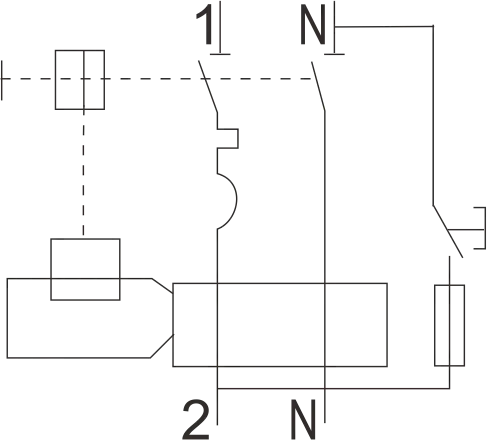

1.1 Função
Proteção de pessoal e incêndio: Proteção de cabos e linhas contra sobrecarga e curto-circuitos.
1.2 Seleção
I∆n ≤30 mA: proteção adicional em caso de contato direto.
I∆n ≤300 mA: proteção preventiva contra incêndio em caso de correntes de falha à terra.
| Padrão | IEC/EN61009-1 |
| Proteção | Falha de aterramento, sobrecorrente e curto-circuito, sobretensão (selecionável) |
| Tipo de viagem | Falha de aterramento: eletromagnética |
| Sobrecarga e curto-circuito: Termomagnético | |
| Tipo de proteção (vazamento elétrico) | CA,A |
| Nº de postes | 1P+N 2 módulos, linha N com desconectado |
| Correntes nominais (In) | 6,10,16,20,25,32,40A |
| Correntes de sensibilidade nominais I△n | 30,100,300mA |
| Tempo de desligamento da corrente residual sob I△n | ≤ 0,1s |
| Capacidade residual nominal de fabricação e quebra (I△m) | 500A (em≤50A) |
| Tensão nominal (Ue) | 230/240V~ |
| Frequência nominal | 50/60Hz |
| Capacidade de interrupção nominal | 6.000 A |
| Classe de Limitação de Energia | 3 |
| Impulso nominal com tensão padrão (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico em frequência Ind. por 1 min | 2kV |
| Característica de liberação térmica | (1,13-1,45) x Em |
| Característica de liberação magnética | B:(3-5) x Em, C:(5-10) x Em |
| Vida elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Indicador de falha de aterramento | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25℃ a +40℃, Máx.95% de umidade |
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo |
| Tamanho máximo do terminal para cabo | 25 mm2 |
| Torque de aperto máximo | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
| Capacidade de quebra | Polacos | Corrente de classificação（A） | B Curva | ||
| Sensibilidade | |||||
| 30mA | 100mA | 300mA | |||
| Type AC | |||||
| 6KA | 1P+N | 6A | EKL8-40M-1NB0630 | EKL8-40M-1NB06100 | EKL8-40M-1NB06300 |
| 10A | EKL8-40M-1NB1030 | EKL8-40M-1NB10100 | EKL8-40M-1NB10300 | ||
| 16A | EKL8-40M-1NB1630 | EKL8-40M-1NB16100 | EKL8-40M-1NB16300 | ||
| 20A | EKL8-40M-1NB2030 | EKL8-40M-1NB20100 | EKL8-40M-1NB20300 | ||
| 25A | EKL8-40M-1NB2530 | EKL8-40M-1NB25100 | EKL8-40M-1NB25300 | ||
| 32A | EKL8-40M-1NB3230 | EKL8-40M-1NB32100 | EKL8-40M-1NB32300 | ||
| 40A | EKL8-40M-1NB4030 | EKL8-40M-1NB40100 | EKL8-40M-1NB40300 | ||
| Type A | |||||
| 6A | EKL8-40M-1NB0630A | EKL8-40M-1NB06100A | EKL8-40M-1NB06300A | ||
| 10A | EKL8-40M-1NB1030A | EKL8-40M-1NB10100A | EKL8-40M-1NB10300A | ||
| 16A | EKL8-40M-1NB1630A | EKL8-40M-1NB16100A | EKL8-40M-1NB16300A | ||
| 20A | EKL8-40M-1NB2030A | EKL8-40M-1NB20100A | EKL8-40M-1NB20300A | ||
| 25A | EKL8-40M-1NB2530A | EKL8-40M-1NB25100A | EKL8-40M-1NB25300A | ||
| 32A | EKL8-40M-1NB3230A | EKL8-40M-1NB32100A | EKL8-40M-1NB32300A | ||
| 40A | EKL8-40M-1NB4030A | EKL8-40M-1NB40100A | EKL8-40M-1NB40300A | ||
| Corrente de classificação (A） | C Curva | ||||
| Sensibilidade | |||||
| 30mA | 100mA | 300mA | |||
| Type AC | |||||
| 6A | EKL8-40M-1NC0630 | EKL8-40M-1NC06100 | EKL8-40M-1NC06300 | ||
| 10A | EKL8-40M-1NC1030 | EKL8-40M-1NC10100 | EKL8-40M-1NC10300 | ||
| 16A | EKL8-40M-1NC1630 | EKL8-40M-1NC16100 | EKL8-40M-1NC16300 | ||
| 20A | EKL8-40M-1NC2030 | EKL8-40M-1NC20100 | EKL8-40M-1NC20300 | ||
| 25A | EKL8-40M-1NC2530 | EKL8-40M-1NC25100 | EKL8-40M-1NC25300 | ||
| 32A | EKL8-40M-1NC3230 | EKL8-40M-1NC32100 | EKL8-40M-1NC32300 | ||
| 40A | EKL8-40M-1NC4030 | EKL8-40M-1NC40100 | EKL8-40M-1NC40300 | ||
| Type A | |||||
| 6A | EKL8-40M-1NC0630A | EKL8-40M-1NC06100A | EKL8-40M-1NC06300A | ||
| 10A | EKL8-40M-1NC1030A | EKL8-40M-1NC10100A | EKL8-40M-1NC10300A | ||
| 16A | EKL8-40M-1NC1630A | EKL8-40M-1NC16100A | EKL8-40M-1NC16300A | ||
| 20A | EKL8-40M-1NC2030A | EKL8-40M-1NC20100A | EKL8-40M-1NC20300A | ||
| 25A | EKL8-40M-1NC2530A | EKL8-40M-1NC25100A | EKL8-40M-1NC25300A | ||
| 32A | EKL8-40M-1NC3230A | EKL8-40M-1NC32100A | EKL8-40M-1NC32300A | ||
| 40A | EKL8-40M-1NC4030A | EKL8-40M-1NC40100A | EKL8-40M-1NC40300A | ||
