Disjuntor de corrente residual EKL19-40 com proteção contra sobrecorrente (RCBO)
Consulte
● Padrão: IEC61009-1, IEC60898-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de pólos: 2P(1P+N)
● Corrente operacional residual nominal (IΔn): 30, 100 e 300 mA
● Capacidade de interrupção de curto-circuito nominal: 6kA
● Curva de disparo: B, C
● Temperatura do ar ambiente: -25...+55 ºC
● Conexão: De cima

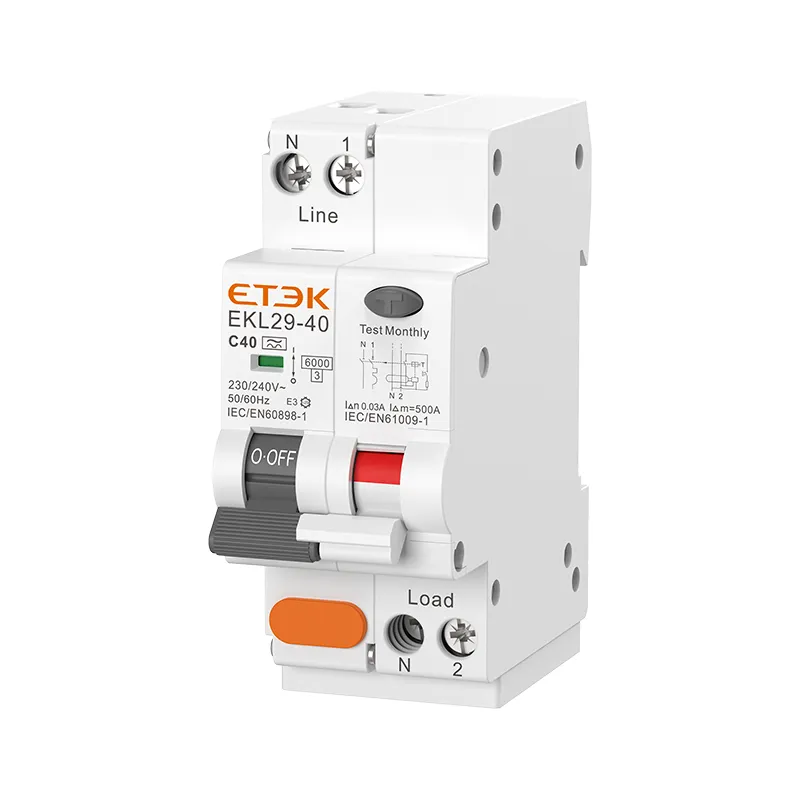

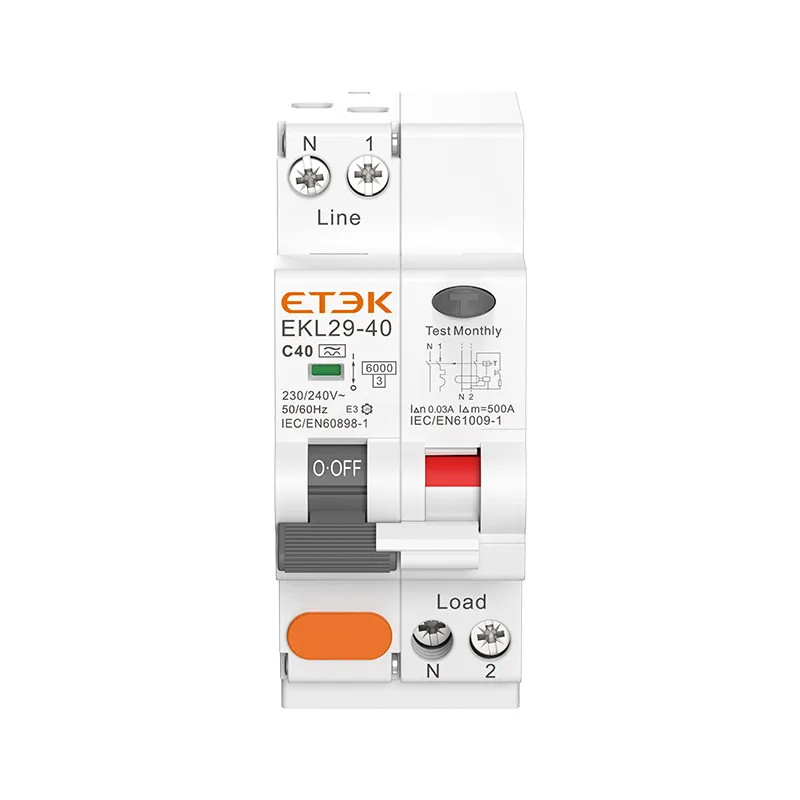

O EKL29-40 RCBO é um disjuntor de corrente residual eletrônico com proteção contra sobrecorrente. Ele é projetado para proteger instalações monofásicas de distribuição final em edifícios comerciais e industriais, com uma classificação máxima de 40A.
Design modular, fácil de instalar.
Sensibilidade de disparo de 30 mA a 300 mA para cobrir todas as necessidades de proteção contra fuga à terra.
| Padrão | EN61009-1, EN60898-1, EN61009-1, EN61009-1 |
| Proteção | Falha de aterramento, Sobrecorrente e curto-circuito, Sobretensão (selecionável) |
| Tipo de viagem | Falha de aterramento: Eletrônica |
| Sobrecarga e curto-circuito: Termomagnético | |
| Tipo de proteção (vazamento elétrico) | CA, UM |
| Nº de postes | 1P+N 2 módulos, linha N com desconectado |
| Tensão nominal (Ue) | 230/240V~ |
| Frequência nominal | 50/60Hz |
| Correntes nominais (In) | 6,10,16,20,25,32,40A |
| Correntes de sensibilidade nominais I△n | 30,100,300mA |
| Tempo de desligamento da corrente residual sob I△n | ≤ 0,1s |
| Capacidade residual nominal de fabricação e quebra (I△m) | 500A (em≤50A) |
| Capacidade de interrupção nominal | 6.000 A |
| Classe de Limitação de Energia | 3 |
| Tensão de impulso suportável nominal (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico em frequência Ind. por 1 min | 2kV |
| Característica de liberação térmica | (1,13-1,45) x Em |
| Característica de liberação magnética | B:(3-5) x Em, C:(5-10) x Em |
| Vida elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Indicador de falha de aterramento | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25℃ a +55℃, máx. 95% de umidade |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 16mm 2 |
| Torque de aperto máx. | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | Do topo |
