Disjuntor de corrente residual RCBO tipo B EKL15-63B com proteção contra sobrecorrente
Consulte
● Padrão: IEC61009-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de pólos: Dois pólos
● Corrente operacional residual nominal (IAn): 10, 30, 100, 300mA
● Capacidade de interrupção de curto-circuito nominal: 6kA
● Curva de disparo: B, C
● Temperatura do ar ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB

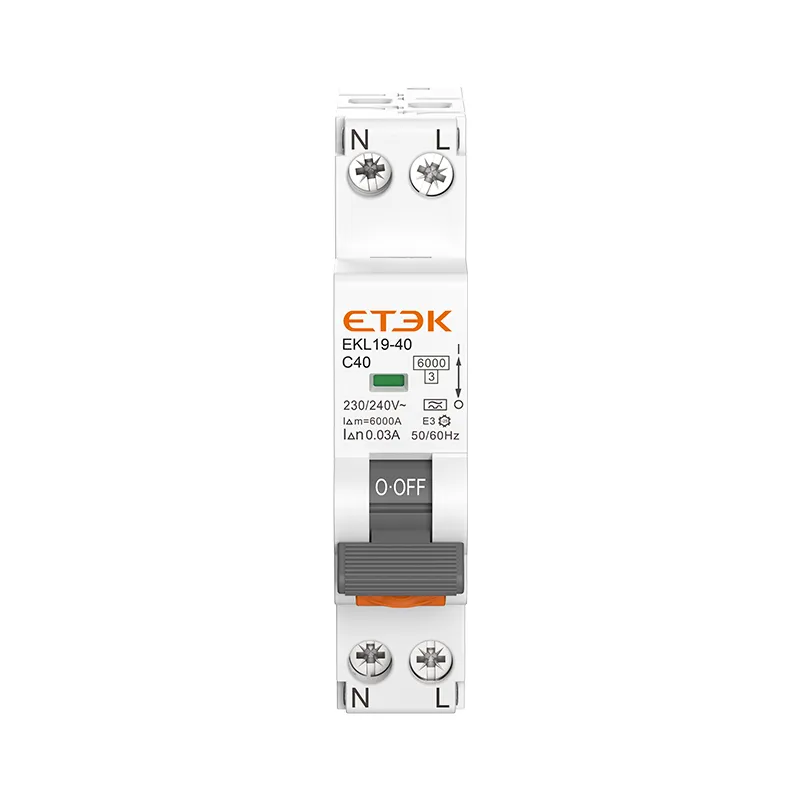

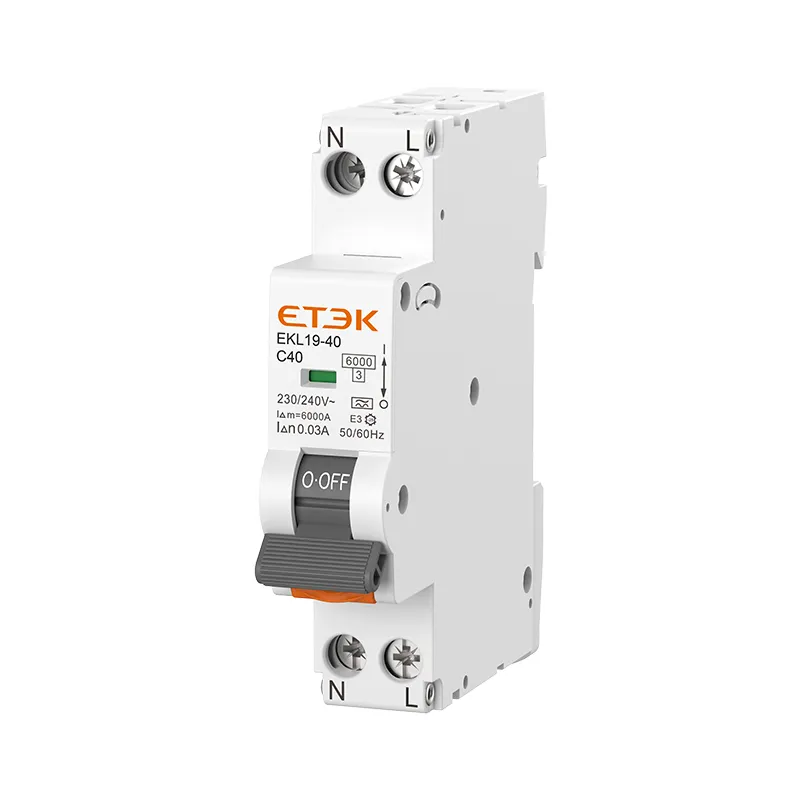

Os produtos EKL19-40 fornecem proteção contra falhas de aterramento, sobrecargas, curtos-circuitos e sobretensão em instalações comerciais e domésticas. O RCBO com neutro e fase desconectados garante sua atuação adequada contra falhas de vazamento de aterramento, mesmo quando o neutro e a fase estão conectados incorretamente. O RCBO eletrônico incorpora um dispositivo de filtragem que previne os riscos indesejados devido a tensões transitórias e correntes transitórias.
Este RCBO pode ser conectado pela parte inferior ou superior.
Fornece proteção contra fuga de corrente/falha de aterramento e função de isolamento.
Alta capacidade de suportar corrente de curto-circuito.
Aplicável à conexão de barramento tipo terminal e pino/garfo.
Equipado com terminais de conexão protegidos contra dedos.
Peças plásticas resistentes ao fogo suportam aquecimento anormal e impactos fortes.
Desconecte automaticamente o circuito quando ocorrer falha de aterramento/fuga de corrente e exceder a sensibilidade nominal.
Independente da fonte de alimentação e da tensão da linha, e livre de interferência externa, flutuação de tensão.
A corrente nominal pode chegar até 40A.
| Padrão | IEC/EN61009-1 | ||
Proteção | Falha de aterramento, sobrecorrente e curto-circuito | ||
Tipo de viagem | Falha de aterramento: Eletrônica | ||
Sobrecarga e curto-circuito: Termomagnético | |||
Nº de postes | 1P+N,1 Módulo, linha N com desconectado | ||
| Tipo | CA, UM | ||
| Corrente nominal em | 6,10,16,20,25,32,40A | ||
Correntes de sensibilidade nominais I△n | 10,30,100,300mA | ||
| Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
| Capacidade residual de fabricação e quebra (I△m) | 500A (em≤50A) | ||
| Tensão nominal Ue | 240 V~ | ||
| Frequência nominal | 50/60Hz | ||
| Capacidade de interrupção nominal | 6kA | ||
| Classe de limitação de energia | 3 | ||
| Tensão de impulso suportável nominal (1,2/50) Uimp | 4.000 V | ||
| Tensão de teste dielétrico em ind.Freq. por 1min | 2kV | ||
Característica de liberação térmica | (1,13-1,45) x Em | ||
| Característica de liberação magnética | B:(3-5) x Em, C:(5-10) x Em | ||
| Vida elétrica | 4.000 ciclos | ||
| Vida mecânica | 10.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -25℃~+40℃, Máx.95% de umidade | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino | ||
Tamanho máximo do terminal para cabo | 16mm 2 | ||
| Torque de aperto máx. | 2,5 Nm | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De cima para baixo | ||
