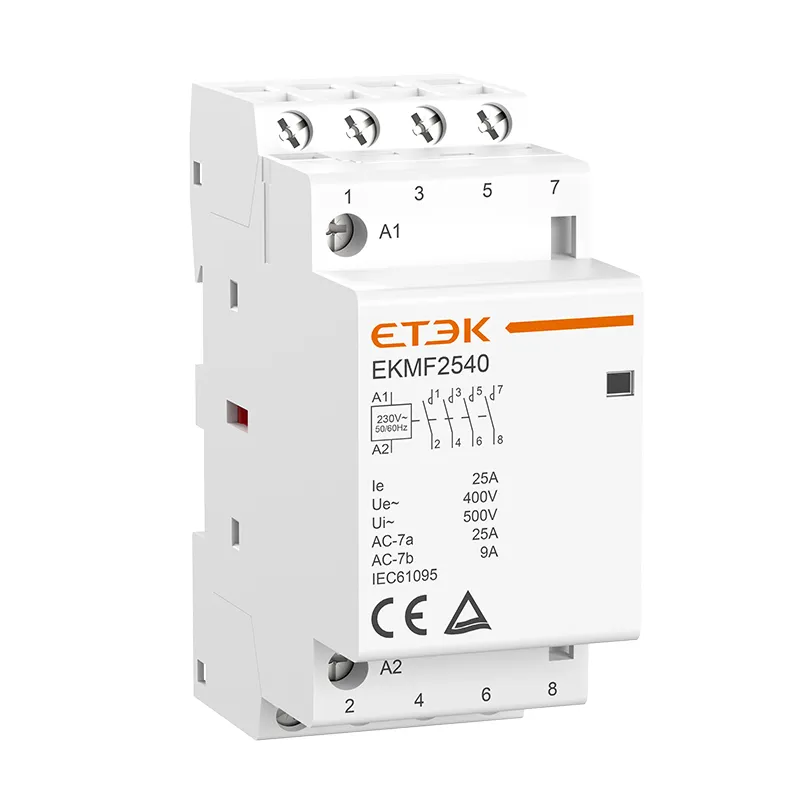

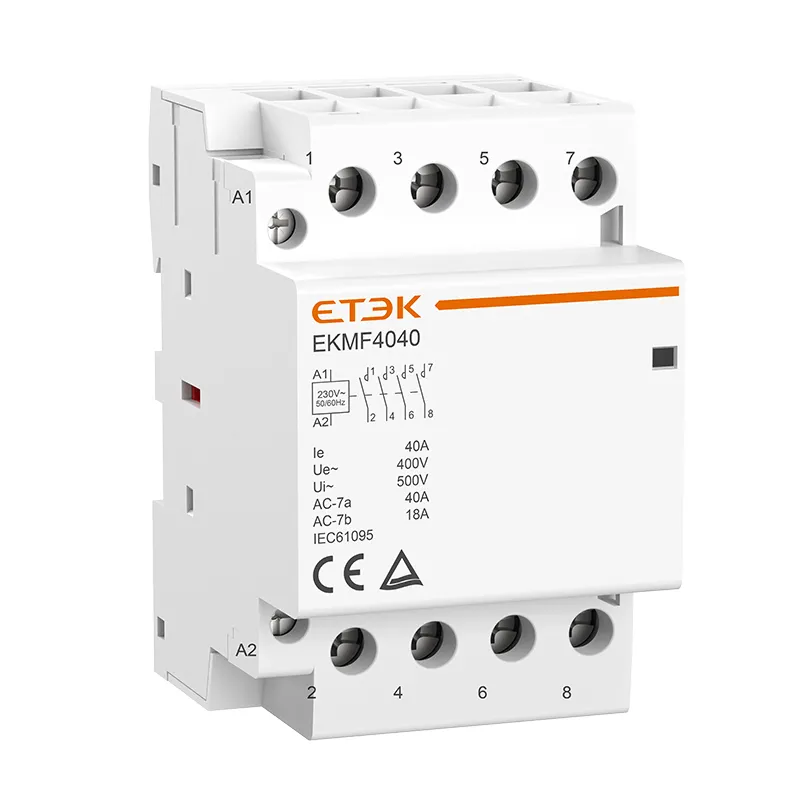

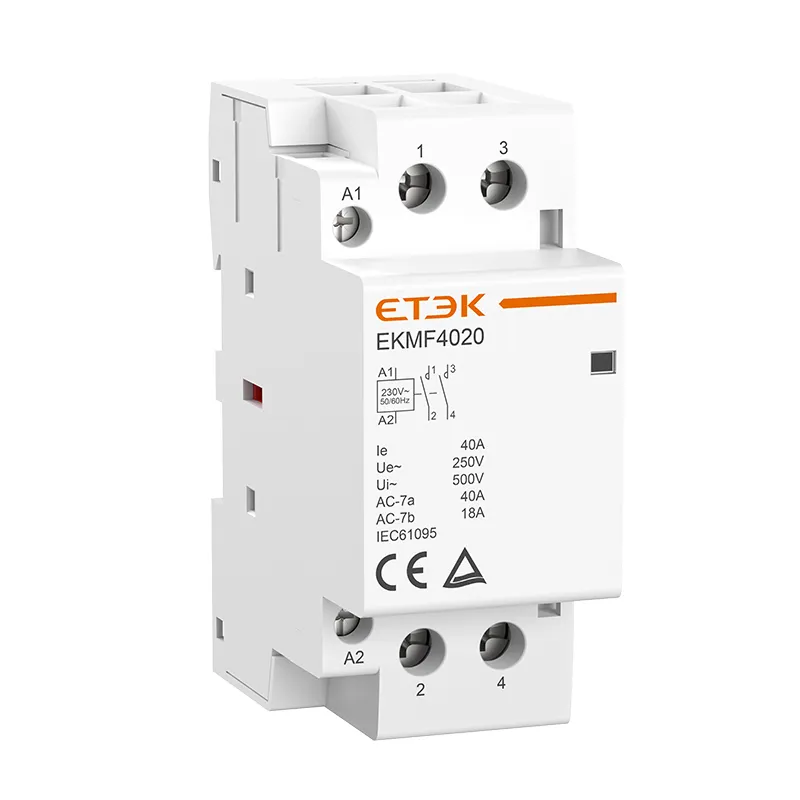

Contator modular CA tipo controle automático EKMF

Os projetos de contatores modulares ETEK EKMF oferecem versões manuais e automáticas com uma ampla faixa de classificações de 16 A a 100 A. Amplamente usados em edifícios para comutação e controle de iluminação, aquecimento, ventilação, motor e bombas, os contatores modulares levam a redução de ruído a um novo nível.

● Padrão: IEC61095, IEC60947-4-1
● Corrente nominal: 16~100A
● Tensão operacional nominal: 250 V, 1 P (1 NA, 1 NC), 2 P (2 NA, 2 NC, 1 NA + 1 NC)
400V, 3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC)
● Tensão de isolamento nominal (Ui): 500V
● Tensão da bobina: 24V/110V/230V
● Categoria de utilização: AC-7a (AC-1), AC-7b (AC-3)
● Método de controle: Automático
● Montagem: trilho Din 35mm

Pergunte AGORA PDF

Visão geral do produto

O contator modular é um tipo de dispositivo de comutação usado para controlar cargas de pequena capacidade sem fazer nenhum zumbido durante sua operação. Ele pode ser montado em trilho DIN. É compacto em tamanho e pode ser usado em pequenos gabinetes e gabinetes elétricos.

Os projetos de contatores modulares ETEK EKMF oferecem versões manuais e automáticas com uma ampla faixa de classificações de 16 A a 100 A. Amplamente usados em edifícios para comutação e controle de iluminação, aquecimento, ventilação, motor e bombas, os contatores modulares levam a redução de ruído a um novo nível.

Parâmetros técnicos

Dados Técnicos

Tensão operacional nominal (Ue)	1P (1NÃO,1NC), 2P (2N0,2NC,1NÃO+1NC)	250 V CA
	3P (3NO,3NC), 4P (4NO,4NC,2NO+2NC,3NO+1NC)	400 V CA
Freqüência		50/60Hz
Vida elétrica		100000
Número máximo de operações de comutação por dia		100
Características adicionais
Tensão de isolamento (Ui)		500 V CA
Grau de poluição		2
Tensão suportável de impulso nominal (Uimp)		2,5 kV (4 kV a 12/24/48 VCA)
Grau de proteção (IEC 60529)		IP20
		IP40
Temperatura de operação		-5℃~+60℃ (1)
Temperatura de armazenamento		-40℃~+70℃
Tropicalização (IEC 60068-1)		Tratamento 2 (humidade relativa 95% a 55℃)
Conformidade com ELSV (Extra Low Safety Voltage) para versões de 12/24/48 VCA
O controle do produto está em conformidade com os requisitos SELV (tensão extra baixa de segurança)
Observação: No caso de montagem do contator em um gabinete cuja temperatura interna esteja na faixa entre 50℃ e 60℃, é necessário usar um espaçador entre cada contator.

Consumo

	Classificação (In)		Tensão de controle (VAC) (50/60 Hz)	Consumo		Potência máx.
	AC-7a	AC-7b	Tensão de controle (VAC) (50/60 Hz)	Contenção	Irrupção	Potência máx.
1P	16A	6A	230	2,8 VA	11,5 VA	1,2 W
	20A	7A	230	2,8 VA	11,5 VA	1,2 W
	25A	9A	230	2,8 VA	11,5 VA	1,2 W
2P	16A	6A	230	2,8 VA	11,5 VA	1,2 W
	20A	7A	230	2,8 VA	11,5 VA	1,2 W
	25A	9A	240	3,0 VA	11,5 VA	1,3 W
	25A	9A	230	2,8 VA	11,5 VA	1,2 W
	32A	12A	230	4.1VA	31VA	1,6 W
	40A	18A	230	4.1VA	31VA	1,6 W
	63A	25A	230	4.1VA	31VA	1,6 W
	100A	-	230	4.1VA	31VA	2,1 W
3P	16A	6A	230	4.1VA	31VA	1,6 W
	20A	7A	230	4.1VA	31VA	1,6 W
	25A	9A	230	4.1VA	31VA	1,6 W
	32A	12A	230	7VA	48VA	2,1 W
	40A	18A	230	7VA	48VA	2,1 W
	63A	25A	230	7VA	48VA	2,1 W
4P	16A	6A	230	4.1VA	31VA	1,6 W
	20A	7A	230	4.1VA	31VA	1,6 W
	25A	9A	240	4,8 VA	33VA	1,6 W
	25A	9A	230	4.1VA	31VA	1,6 W
	32A	12A	230	7VA	48VA	2,1 W
	40A	18A	230	7VA	48VA	2,1 W
	63A	25A	230	7VA	48VA	2,1 W
	100A	-	230	13VA	106VA	4,2 W

Dimensões

Dimensão geral e de instalação (mm)

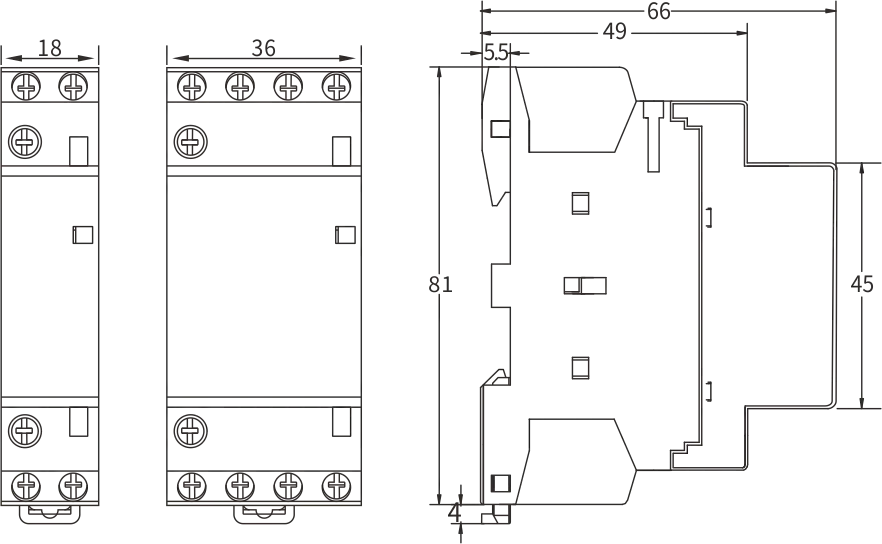

EKMF-16/20/25A

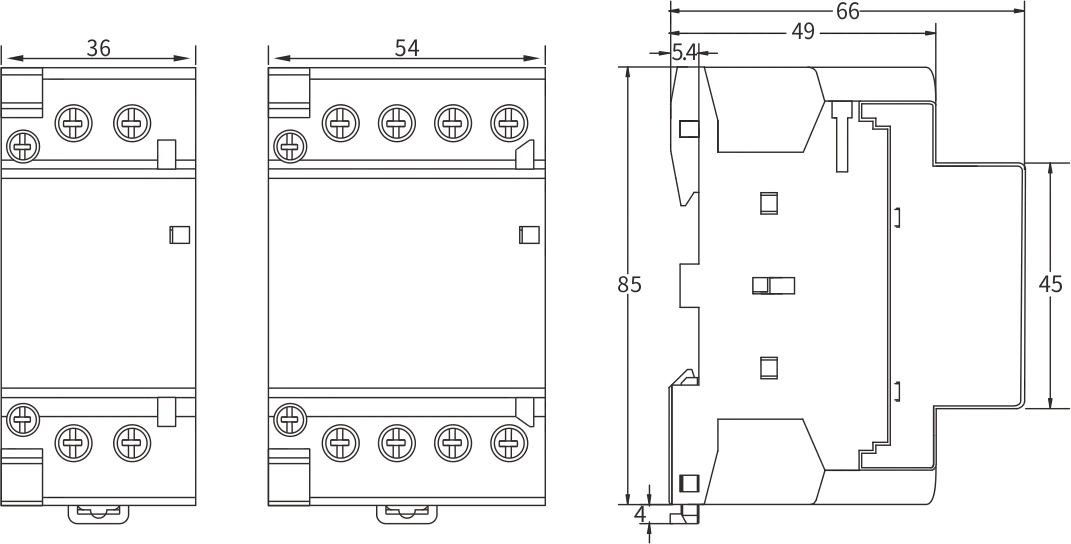

EKMF-32/40/63A

EKMF-80/100/125A

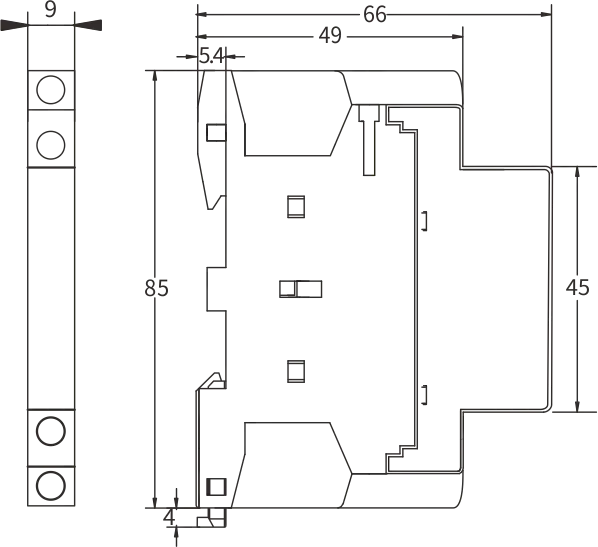

EACTs

Formulário de seleção do produto

Lista de referência do tipo automático EKMF

Não.de polacos	Tensão da bobina (VAC)	Contactos NO+NC	Modo	Classificação (In)
Não.de polacos	Tensão da bobina (VAC)	Contactos NO+NC	Modo	AC-7a	AC-7b
1P	24 110 230	1NO	EKMF-1610	16A	6A
			EKMF-2010	20A	7A
			EKMF-2510	25A	9A
		1NC	EKMF-1601	16A	6A
			EKMF-2001	20A	7A
			EKMF-2501	25A	9A
		1NO	EKMF-3210	32A	12A
			EKMF-4010	40A	18A
			EKMF-6310	63A	25A
		1NC	EKMF-3201	32A	12A
			EKMF-4001	40A	18A
			EKMF-6301	63A	25A
2P	24 110 230	2NO	EKMF-1620	16A	6A
			EKMF-2020	20A	7A
			EKMF-2520	25A	9A
		1NO+1NC	EKMF-1611	16A	6A
			EKMF-2011	20A	7A
			EKMF-2511	25A	9A
		2NC	EKMF-1602	16A	6A
			EKMF-2002	20A	7A
			EKMF-2502	25A	9A
		2NO	EKMF-3220	32A	12A
			EKMF-4020	40A	18A
			EKMF-6320	63A	25A
		1NO+1NC	EKMF-3211	32A	12A
			EKMF-4011	40A	18A
			EKMF-6311	63A	25A
		2NC	EKMF-3202	32A	12A
			EKMF-4002	40A	18A
			EKMF-6302	63A	25A
		2NO	EKMF-8020	80A	32A
			EKMF-10020	100A	40A
			EKMF-12520	125A	50A
		1NO+1NC	EKMF-8011	80A	32A
			EKMF-10011	100A	40A
			EKMF-12511	125A	50A
		2NC	EKMF-8002	80A	32A
			EKMF-10002	100A	40A
			EKMF-12502	125A	50A
3P	24 110 230 380	3NO	EKMF-1630	16A	6A
			EKMF-2030	20A	7A
			EKMF-2530	25A	9A
		3NC	EKMF-1603	16A	6A
			EKMF-2003	20A	7A
			EKMF-2503	25A	9A
		3NO	EKMF-3230	32A	12A
			EKMF-4030	40A	18A
			EKMF-6330	63A	25A
		3NC	EKMF-3203	32A	12A
			EKMF-4003	40A	18A
			EKMF-6303	63A	25A
4P	24 110 230 380	4NO	EKMF-1640	16A	6A
			EKMF-2040	20A	7A
			EKMF-2540	25A	9A
		4NC	EKMF-1604	16A	6A
			EKMF-2004	20A	7A
			EKMF-2504	25A	9A
		2NO+2NC	EKMF-1622	16A	6A
			EKMF-2022	20A	7A
			EKMF-2522	25A	9A
		3NO+1NC	EKMF-1631	16A	6A
			EKMF-2031	20A	7A
			EKMF-2531	25A	9A
		4NO	EKMF-3240	32A	12A
			EKMF-4040	40A	18A
			EKMF-6340	63A	25A
		4NC	EKMF-3204	32A	12A
			EKMF-4004	40A	18A
			EKMF-6304	63A	25A
		2NO+2NC	EKMF-3222	32A	12A
			EKMF-4022	40A	18A
			EKMF-6322	63A	25A
		3NO+1NC	EKMF-3231	32A	12A
			EKMF-4031	40A	18A
			EKMF-6331	63A	25A
		4NO	EKMF-8040	80A	32A
			EKMF-10040	100A	40A
			EKMF-12540	125A	50A
		4NC	EKMF-8004	80A	32A
			EKMF-10004	100A	40A
			EKMF-12504	125A	50A
		2NO+2NC	EKMF-8022	80A	32A
			EKMF-10022	100A	40A
			EKMF-12522	125A	50A
		3NO+1NC	EKMF-8031	80A	32A
			EKMF-10031	100A	40A
			EKMF-12531	125A	50A
