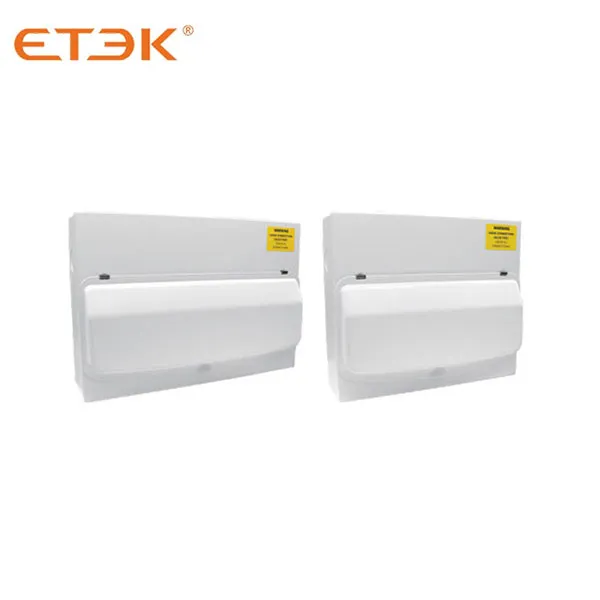

Caixa de distribuição metálica monofásica EKDB6 100A (base de aço)

A caixa de distribuição é usada para o sistema de distribuição de energia do terminal; A caixa de distribuição é completada com trilho DIN de 35 mm e neutro; Terminal (selecionável); Classificação elétrica: 100 A/monofásico, 240/415 V CA 50/60 Hz

Pergunte AGORA PDF

Parâmetros técnicos

Dados Técnicos

Caixa vazia sem neutro e terminal de aterramento/com neutro e terminal de aterramento

Modelo nº.		Caminhos	Dimensão (mm)
Modelo	Código	Caminhos	E	C	E	D1	W1	H1
EKDB6S6(T)	612120/612221	6	258,6	160	109	87	156	255
EKDB6S10(T)	612121/612222	10	258,6	232	109	87	228	255
EKDB6S14(T)	612122/612223	14	258,6	304	109	87	300	255
EKDB6S18(T)	612123/612224	18	258,6	376	109	87	372	255
EKDB6S24(T)	612124/612225	24	258,6	484	109	87	480	255

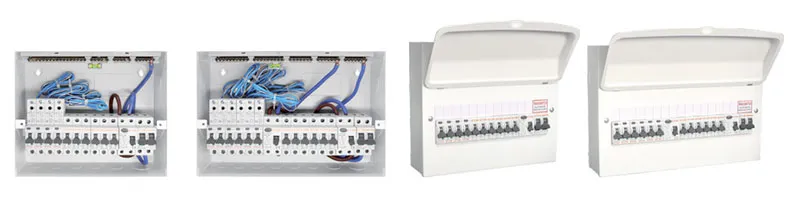

Conjunto completo de caixa de distribuição com barramento, terminais neutro e terra, cabos conectados

Referência nº.	Tamanho da caixa	Descrição	Maneiras livres	MCB selecionado pelo usuário	RCBO selecionado pelo usuário
EKDB6S6-IS	6 MANEIRAS	Caixa DB com isolador 1x2P 100A	4	MCB 1P 6KA, tipo B ou tipo C, Corrente nominal: 6A, 10A, 16A, 20A, 25 Um,32A,40A	RCBO 1P+N 6KA, tipo B ou tipo C, Entrada: 30mA Corrente nominal: 6A, 10A, 16A, 20A, 25 Um,32A,40A
EKDB6S6-RCD	6 MANEIRAS	Caixa DB com 1x2P 80A RCD	4
EKDB6S10-IS-RCD	10 MANEIRAS	Caixa DB com isolador 1x2P 100A + RCD 1x2P 80A	6
EKDB6S10-IS	10 MANEIRAS	Caixa DB com isolador 1x2P 100A	8
EKDB6S10-RCD	10 MANEIRAS	Caixa DB com 1x2P 80A RCD	8
EKDB6S14-IS-RCD	14 MANEIRAS	Caixa DB com isolador 1x2P 100A + RCD 1x2P 80A	10
EKDB6S14-IS-RCD2	14 MANEIRAS	Caixa DB com isolador 1x2P 100A + RCD 2x2P 80A	4+4
EKDB6S18-IS-RCD	18 MANEIRAS	Caixa DB com isolador 1x2P 100A + RCD 1x2P 80A	14
EKDB6S18-IS-RCD2	18 MANEIRAS	Caixa DB com isolador 1x2P 100A + RCD 2x2P 80A	6+6
EKDB6S24-IS-RCD2	24 MANEIRAS	Caixa DB com isolador 1x2P 100A + RCD 2x2P 80A	9+9

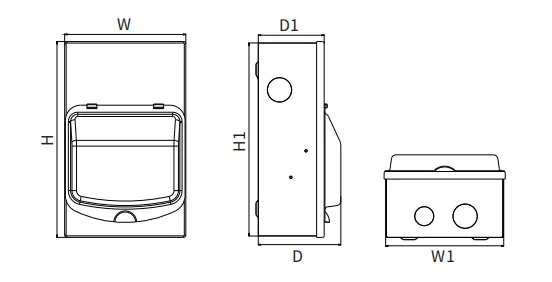

Dimensões

Formulário de seleção do produto
