● Padrão: IEC60947-2
● Pólos: 3P
● Corrente nominal: 10-630A
● Tensão nominal: 415,690,800,1000,1140V
● Tensão de isolamento nominal: 1200V
● Tensão de impulso nominal suportável: 12kV
● Tecnologia da unidade de viagem: Termomagnética
● Temperatura ambiente: -25...+70 ºC
O disjuntor de caixa moldada de alta tensão da série EKM7 é projetado especificamente para atender aos requisitos de redes de distribuição de energia operando em CA 50/60 Hz. Ele ostenta uma tensão de isolamento nominal de 1200 V, fornecendo proteção confiável para circuitos com tensões nominais variando de 690 V a 1140 V e uma corrente nominal de até 630 A.
Este disjuntor é bem adequado para comutação de circuitos pouco frequente e partida ocasional de motores. Ele protege efetivamente contra sobrecargas, curtos-circuitos, sobretensão e subtensão, garantindo a segurança e estabilidade das linhas de energia.
Além disso, o disjuntor em caixa moldada de alta tensão da série EKM7 atende ao padrão IEC60947-2, garantindo sua qualidade e desempenho.

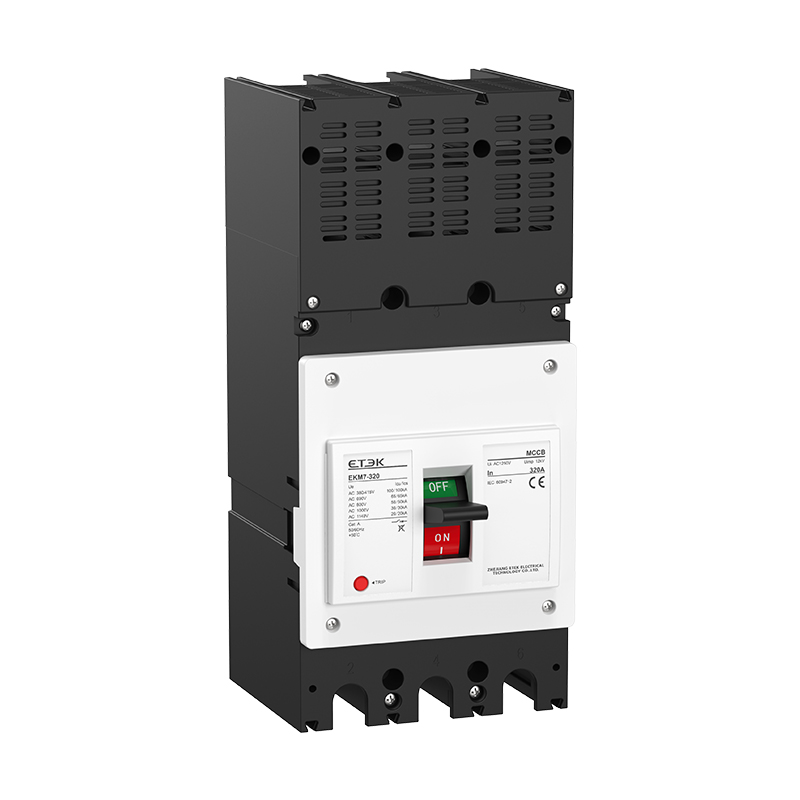

Modelo | EKM7-320 | |||||
Corrente nominal (A) | 16,20,25,32,40,50,63,75,80,100,125,140,160,180,200,225,250,320 | |||||
Poloneses | 3P | |||||
Tensão nominal de trabalho Ue (V) | 380/415 | 690 | 800 | 1000 | 1140 | |
Tensão de isolamento nominal Ui (V) | 1200 | |||||
Tensão de impulso suportável nominal Uimp (kV) | 12 | |||||
Frequência de potência suportada tensão (1min)(V) | 3500 | |||||
Classificação de curto-circuito final capacidade de interrupção Icu=Icu(kA) | Quebra nível de capacidade | 380/ 415V | 690V | 800 V | 1000 V | 1140V |
M | / | 60 | 50 | 20 | 12 | |
E | 100 | 65 | 50 | 30 | 20 | |
Vida mecânica (ciclos) | 15000 | |||||
Vida elétrica (ciclos) | 5000 | 3000 | 3000 | 1000 | 1000 | |
Distância do arco (mm) | 50 | |||||
Dimensão L×C×A(mm) | 120×200×103 | |||||
Liberação instantânea | 5 pol ou 10 pol | |||||
Temperatura ambiente de referência | 40°C | |||||
Temperatura ambiente de trabalho | -40°C ~ +70°C, sem redução de capacidade a +50°C | |||||
Altitudes | 5000m |
Modelo | EKM7-630 | |||||
Corrente nominal (A) | 225,250,320,350,400,500,630 | |||||
Poloneses | 3P | |||||
Tensão nominal de trabalho Ue (V) | 380/415 | 690 | 800 | 1000 | 1140 | |
Tensão de isolamento nominal Ui (V) | 1200 | |||||
Tensão de impulso suportável nominal Uimp (kV) | 12 | |||||
Frequência de potência suportada tensão (1min)(V) | 3500 | |||||
Classificação de curto-circuito final capacidade de interrupção Icu=Icu(kA) | Quebra nível de capacidade | 380/ 415V | 690V | 800 V | 1000 V | 1140V |
M | / | 60 | 50 | 20 | 12 | |
E | 100 | 65 | 50 | 32 | 20 | |
Vida mecânica (ciclos) | 15000 | |||||
Vida elétrica (ciclos) | 5000 | 3000 | 3000 | 1000 | 1000 | |
Distância do arco (mm) | 50 | |||||
Dimensão L×C×A(mm) | 158×325×177 | |||||
Liberação instantânea | 5 pol ou 10 pol | |||||
Temperatura ambiente de referência | 40°C | |||||
Temperatura ambiente de trabalho | -40°C ~ +70°C, sem redução de capacidade a +50°C | |||||
Altitudes | 5000m |
