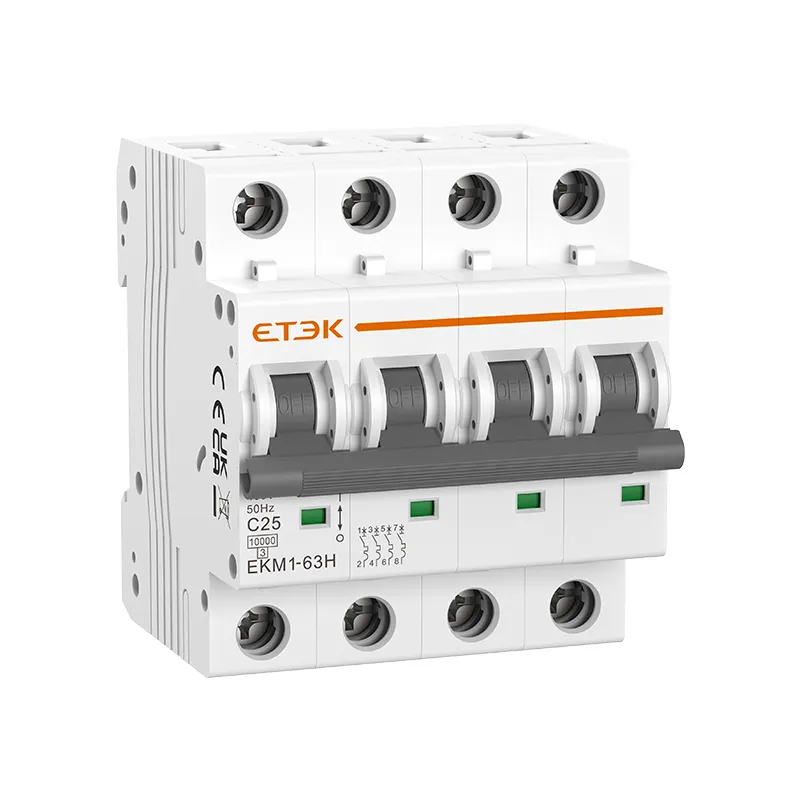

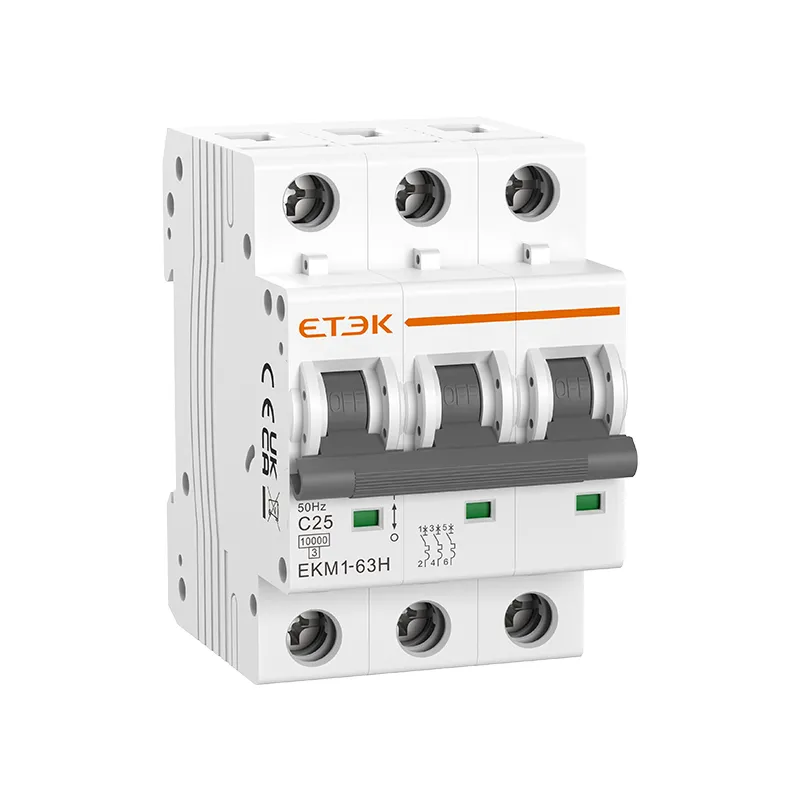

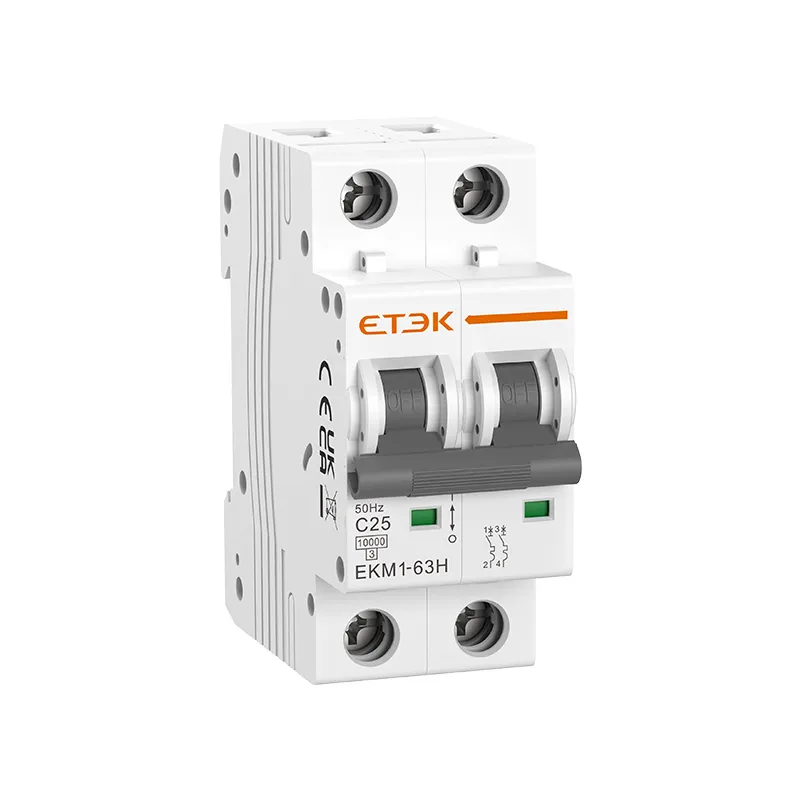

Disjuntor miniatura EKM1-63S MCB 4,5kA
Consulte
● Padrão: IEC60898-1
● Tipo de viagem: Termomagnética
● Corrente nominal: 1~63A
● Tensão nominal: 230/400V~240/415V
● Número de pólos: 1P,2P,3P,4P,1P+N,3P+N
● Capacidade de interrupção de curto-circuito nominal: 10kA
● Curva de disparo: B, C, D
● Temperatura do ar ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CB, CE, TUV
O disjuntor EKM1-63H tem as características de estrutura avançada, desempenho confiável, alta capacidade de interrupção (10kA) e bela aparência. É usado principalmente para CA 50Hz ou 60Hz, tensão nominal de 400V ou menos e corrente de trabalho nominal de 63A ou menos. É usado para proteção contra sobrecarga e curto-circuito de iluminação, linhas de distribuição, equipamentos em prédios de escritórios, prédios residenciais e etc. Também pode ser usado para operações liga-desliga pouco frequentes e conversão de linhas.

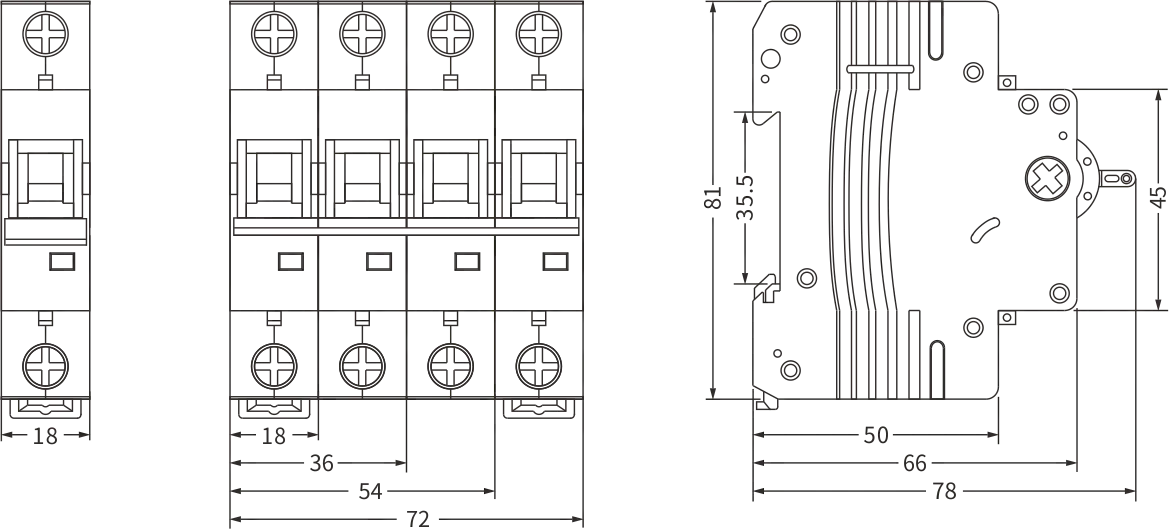

| Padrão | IEC/EN60898-1 |
| Proteção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Termomagnético |
| Corrente nominal em | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
| Poloneses | 1P, 1P+N, 2P, 3P, 3P+N,4P |
| Tensão nominal Ue | 240/415 V |
| Tensão de isolamento Ui | 500 V |
| Frequência nominal | 50/60Hz |
| Capacidade de interrupção nominal | 10.000 A |
| Classe de limitação de energia | 3 |
| Tensão de impulso suportável nominal (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico em frequência ind. por 1 min | 2kV |
| Característica de liberação térmica | (1,13-1,45) x Em |
| Característica de liberação magnética | B:(3-5) x Em, C:(5-10) x Em, D:(10-20) x Em |
| Vida elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤35℃) | -5℃~+40℃, Máx.95% de umidade |
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo |
| Tamanho máximo do terminal para cabo | 25mm 2 |
| Torque de aperto máx. | 2,5 Nm |
| Montagem | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
| Disjuntor EKM1-63H 10KA | ||||
| Polacos | Corrente de classificação (A) | B Curva | C Curva | D Curva |
| 1P | 1A | EKM1-63H-1B01 | EKM1-63H-1C01 | EKM1-63H-1D01 |
| 2A | EKM1-63H-1B02 | EKM1-63H-1C02 | EKM1-63H-1D02 | |
| 3A | EKM1-63H-1B03 | EKM1-63H-1C03 | EKM1-63H-1D03 | |
| 4A | EKM1-63H-1B04 | EKM1-63H-1C04 | EKM1-63H-1D04 | |
| 5A | EKM1-63H-1B05 | EKM1-63H-1C05 | EKM1-63H-1D05 | |
| 6A | EKM1-63H-1B06 | EKM1-63H-1C06 | EKM1-63H-1D06 | |
| 10A | EKM1-63H-1B10 | EKM1-63H-1C10 | EKM1-63H-1D10 | |
| 16A | EKM1-63H-1B16 | EKM1-63H-1C16 | EKM1-63H-1D16 | |
| 20A | EKM1-63H-1B20 | EKM1-63H-1C20 | EKM1-63H-1D20 | |
| 25A | EKM1-63H-1B25 | EKM1-63H-1C25 | EKM1-63H-1D25 | |
| 32A | EKM1-63H-1B32 | EKM1-63H-1C32 | EKM1-63H-1D32 | |
| 40A | EKM1-63H-1B40 | EKM1-63H-1C40 | EKM1-63H-1D40 | |
| 50A | EKM1-63H-1B50 | EKM1-63H-1C50 | EKM1-63H-1D50 | |
| 63A | EKM1-63H-1B63 | EKM1-63H-1C63 | EKM1-63H-1D63 | |
| 2P | 1A | EKM1-63H-2B01 | EKM1-63H-2C01 | EKM1-63H-2D01 |
| 2A | EKM1-63H-2B02 | EKM1-63H-2C02 | EKM1-63H-2D02 | |
| 3A | EKM1-63H-2B03 | EKM1-63H-2C03 | EKM1-63H-2D03 | |
| 4A | EKM1-63H-2B04 | EKM1-63H-2C04 | EKM1-63H-2D04 | |
| 5A | EKM1-63H-2B05 | EKM1-63H-2C05 | EKM1-63H-2D05 | |
| 6A | EKM1-63H-2B06 | EKM1-63H-2C06 | EKM1-63H-2D06 | |
| 10A | EKM1-63H-2B10 | EKM1-63H-2C10 | EKM1-63H-2D10 | |
| 16A | EKM1-63H-2B16 | EKM1-63H-2C16 | EKM1-63H-2D16 | |
| 20A | EKM1-63H-2B20 | EKM1-63H-2C20 | EKM1-63H-2D20 | |
| 25A | EKM1-63H-2B25 | EKM1-63H-2C25 | EKM1-63H-2D25 | |
| 32A | EKM1-63H-2B32 | EKM1-63H-2C32 | EKM1-63H-2D32 | |
| 40A | EKM1-63H-2B40 | EKM1-63H-2C40 | EKM1-63H-2D40 | |
| 50A | EKM1-63H-2B50 | EKM1-63H-2C50 | EKM1-63H-2D50 | |
| 63A | EKM1-63H-2B63 | EKM1-63H-2C63 | EKM1-63H-2D63 | |
| 3P | 1A | EKM1-63H-3B01 | EKM1-63H-3C01 | EKM1-63H-3D01 |
| 2A | EKM1-63H-3B02 | EKM1-63H-3C02 | EKM1-63H-3D02 | |
| 3A | EKM1-63H-3B03 | EKM1-63H-3C03 | EKM1-63H-3D03 | |
| 4A | EKM1-63H-3B04 | EKM1-63H-3C04 | EKM1-63H-3D04 | |
| 5A | EKM1-63H-3B05 | EKM1-63H-3C05 | EKM1-63H-3D05 | |
| 6A | EKM1-63H-3B06 | EKM1-63H-3C06 | EKM1-63H-3D06 | |
| 10A | EKM1-63H-3B10 | EKM1-63H-3C10 | EKM1-63H-3D10 | |
| 16A | EKM1-63H-3B16 | EKM1-63H-3C16 | EKM1-63H-3D16 | |
| 20A | EKM1-63H-3B20 | EKM1-63H-3C20 | EKM1-63H-3D20 | |
| 25A | EKM1-63H-3B25 | EKM1-63H-3C25 | EKM1-63H-3D25 | |
| 32A | EKM1-63H-3B32 | EKM1-63H-3C32 | EKM1-63H-3D32 | |
| 40A | EKM1-63H-3B40 | EKM1-63H-3C40 | EKM1-63H-3D40 | |
| 50A | EKM1-63H-3B50 | EKM1-63H-3C50 | EKM1-63H-3D50 | |
| 63A | EKM1-63H-3B63 | EKM1-63H-3C63 | EKM1-63H-3D63 | |
| 4P | 1A | EKM1-63H-4B01 | EKM1-63H-4C01 | EKM1-63H-4D01 |
| 2A | EKM1-63H-4B02 | EKM1-63H-4C02 | EKM1-63H-4D02 | |
| 3A | EKM1-63H-4B03 | EKM1-63H-4C03 | EKM1-63H-4D03 | |
| 4A | EKM1-63H-4B04 | EKM1-63H-4C04 | EKM1-63H-4D04 | |
| 5A | EKM1-63H-4B05 | EKM1-63H-4C05 | EKM1-63H-4D05 | |
| 6A | EKM1-63H-4B06 | EKM1-63H-4C06 | EKM1-63H-4D06 | |
| 10A | EKM1-63H-4B10 | EKM1-63H-4C10 | EKM1-63H-4D10 | |
| 16A | EKM1-63H-4B16 | EKM1-63H-4C16 | EKM1-63H-4D16 | |
| 20A | EKM1-63H-4B20 | EKM1-63H-4C20 | EKM1-63H-4D20 | |
| 25A | EKM1-63H-4B25 | EKM1-63H-4C25 | EKM1-63H-4D25 | |
| 32A | EKM1-63H-4B32 | EKM1-63H-4C32 | EKM1-63H-4D32 | |
| 40A | EKM1-63H-4B40 | EKM1-63H-4C40 | EKM1-63H-4D40 | |
| 50A | EKM1-63H-4B50 | EKM1-63H-4C50 | EKM1-63H-4D50 | |
| 63A | EKM1-63H-4B63 | EKM1-63H-4C63 | EKM1-63H-4D63 | |
| 1P+N | 1A | EKM1-63H-1NB01 | EKM1-63H-1NC01 | EKM1-63H-1ND01 |
| 2A | EKM1-63H-1NB02 | EKM1-63H-1NC02 | EKM1-63H-1ND02 | |
| 3A | EKM1-63H-1NB03 | EKM1-63H-1NC03 | EKM1-63H-1ND03 | |
| 4A | EKM1-63H-1NB04 | EKM1-63H-1NC04 | EKM1-63H-1ND04 | |
| 5A | EKM1-63H-1NB05 | EKM1-63H-1NC05 | EKM1-63H-1ND05 | |
| 6A | EKM1-63H-1NB06 | EKM1-63H-1NC06 | EKM1-63H-1ND06 | |
| 10A | EKM1-63H-1NB10 | EKM1-63H-1NC10 | EKM1-63H-1ND10 | |
| 16A | EKM1-63H-1NB16 | EKM1-63H-1NC16 | EKM1-63H-1ND16 | |
| 20A | EKM1-63H-1NB20 | EKM1-63H-1NC20 | EKM1-63H-1ND20 | |
| 25A | EKM1-63H-1NB25 | EKM1-63H-1NC25 | EKM1-63H-1ND25 | |
| 32A | EKM1-63H-1NB32 | EKM1-63H-1NC32 | EKM1-63H-1ND32 | |
| 40A | EKM1-63H-1NB40 | EKM1-63H-1NC40 | EKM1-63H-1ND40 | |
| 50A | EKM1-63H-1NB50 | EKM1-63H-1NC50 | EKM1-63H-1ND50 | |
| 63A | EKM1-63H-1NB63 | EKM1-63H-1NC63 | EKM1-63H-1ND63 | |
| 3P+N | 1A | EKM1-63H-3NB01 | EKM1-63H-3NC01 | EKM1-63H-3ND01 |
| 2A | EKM1-63H-3NB02 | EKM1-63H-3NC02 | EKM1-63H-3ND02 | |
| 3A | EKM1-63H-3NB03 | EKM1-63H-3NC03 | EKM1-63H-3ND03 | |
| 4A | EKM1-63H-3NB04 | EKM1-63H-3NC04 | EKM1-63H-3ND04 | |
| 5A | EKM1-63H-3NB05 | EKM1-63H-3NC05 | EKM1-63H-3ND05 | |
| 6A | EKM1-63H-3NB06 | EKM1-63H-3NC06 | EKM1-63H-3ND06 | |
| 10A | EKM1-63H-3NB10 | EKM1-63H-3NC10 | EKM1-63H-3ND10 | |
| 16A | EKM1-63H-3NB16 | EKM1-63H-3NC16 | EKM1-63H-3ND16 | |
| 20A | EKM1-63H-3NB20 | EKM1-63H-3NC20 | EKM1-63H-3ND20 | |
| 25A | EKM1-63H-3NB25 | EKM1-63H-3NC25 | EKM1-63H-3ND25 | |
| 32A | EKM1-63H-3NB32 | EKM1-63H-3NC32 | EKM1-63H-3ND32 | |
| 40A | EKM1-63H-3NB40 | EKM1-63H-3NC40 | EKM1-63H-3ND40 | |
| 50A | EKM1-63H-3NB50 | EKM1-63H-3NC50 | EKM1-63H-3ND50 | |
| 63A | EKM1-63H-3NB63 | EKM1-63H-3NC63 | EKM1-63H-3ND63 | |
