Disjuntor miniatura EKM3-63 MCB 6kA
Consulte
● Padrão: IEC60947-3
● Corrente nominal: 25~125A
● Tensão nominal: 230/240V~ para 1P, 400/415V~ para 2, 3, 4P
● Número de pólos: 1P,2P,3P,4P
● Categoria de utilização: AC-22A
● Grau de proteção: IP20 (instalação normal)
● Conexão: De cima para baixo

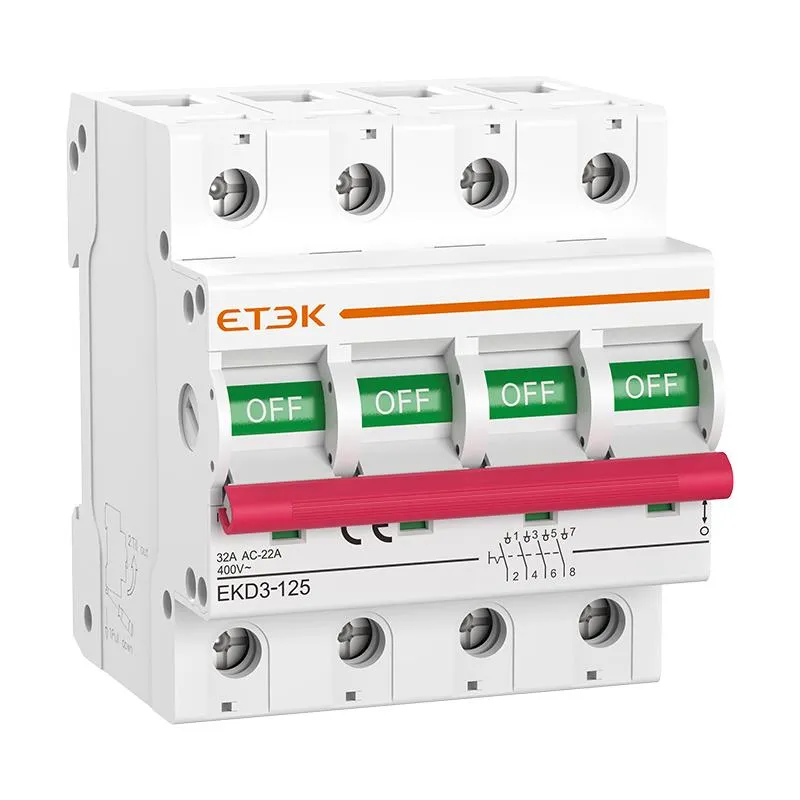

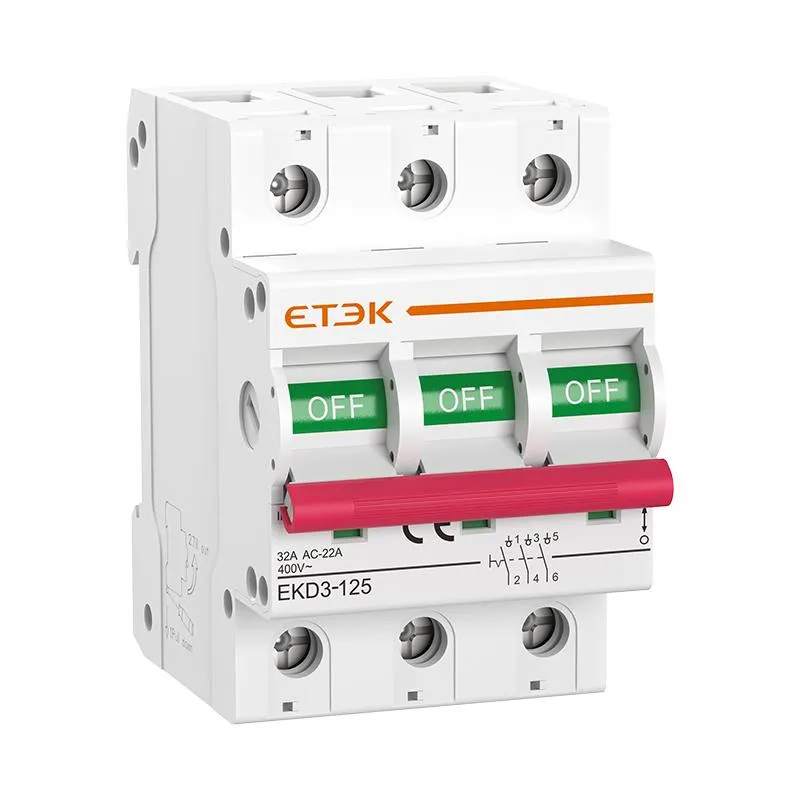

O interruptor de isolamento EKD3-125 é projetado para isolar efetivamente a fonte de alimentação, garantindo a segurança dos trabalhadores durante a manutenção e reparo de equipamentos elétricos. É comumente usado em indústrias onde inspeção e manutenção frequentes de equipamentos elétricos são necessárias, incluindo produção industrial, construção e equipamentos médicos.
| Padrão | IEC/EN60947-3 |
| Corrente nominal em | 16,20,32,40,50,63,80,100,125A |

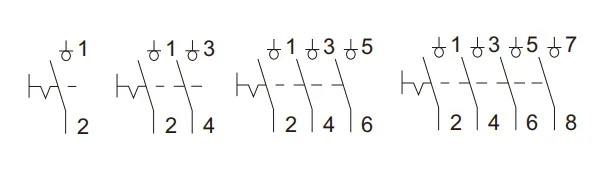

| Poloneses | 1P, 2P, 3P, 4P |
| Tensão nominal Ue | 240/415 V |
| Frequência nominal | 50/60Hz |
| Categoria de utilização | AC-22A |
| Corrente suportável de curta duração Icw | 12Ie, t=1s |
| Capacidade nominal de curto-circuito Icm | 20le, t=0,1s |
| Capacidade nominal de fechamento e desmontagem | 3Ie,1,05Ue, cosφ=0,65 |
| Tensão de impulso suportável nominal (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico em ind.Freq. por 1min | 2kV |
| Tensão de isolamento nominal Ui | 690V |
| Vida elétrica | 2.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤35℃) | -5℃~+40℃, Máx.95% de umidade |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 50 mm 2 |
| Torque de aperto máx. | 3,5 Nm |

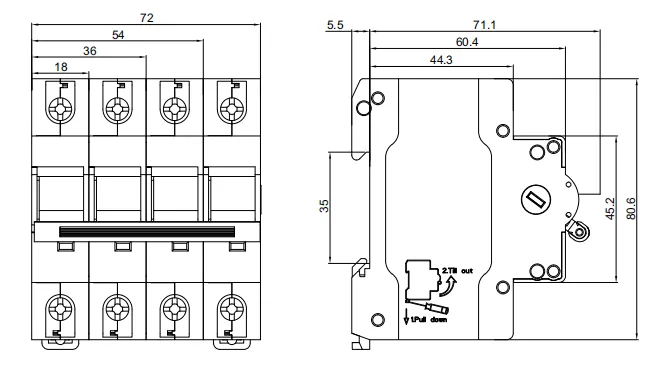

| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
