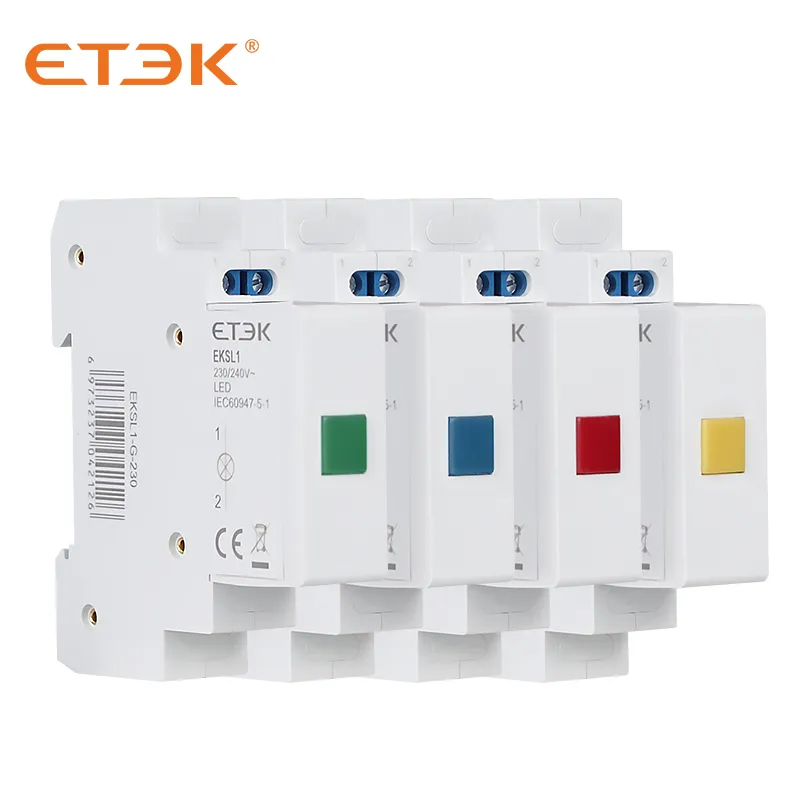

Indicador LED modular EKSL1, EKSL3 230VAC
Consulte
Relés de impulso, também conhecidos como Interruptores Biestáveis, são uma forma de relés de trava, usados para alternar várias cargas elétricas. Quando o interruptor não é iniciado eletricamente ou acionado manualmente, ele permanece estável em sua posição operacional e mudará sua posição operacional na iniciação ou na atuação. Como um circuito de iluminação ou um transportador.
Os relés de impulso são utilizados para controlar, por meio de botões de pressão, circuitos de iluminação compostos por:
Lâmpadas incandescentes, lâmpadas halógenas de baixa tensão, etc. (Cargas resistivas)
Lâmpadas fluorescentes, lâmpadas de descarga, etc. (Cargas indutivas)
O fechamento do(s) polo(s) do relé de impulso é acionado por um impulso na bobina.
Tendo duas posições mecânicas estáveis, o(s) polo(s) será(ão) aberto(s) pelo próximo impulso. Cada impulso recebido pela bobina inverte a posição do(s) polo(s).
Pode ser controlado por um número ilimitado de botões.
Consumo zero de energia.
Características |
||||||
|
|
Um sistema de encaixe simples para combinação flexível de auxiliares e maior robustez. |
|||||
|
Para conexões elétricas e mecânicas. |
||||||
|
Terminais isolados IP20. |
||||||
|
Função auxiliar integrada ou opcional: indicação de estado, controle centralizado, controle com trava, controle por botão de pressão iluminado, controle passo a passo, retardo de tempo. |
||||||
|
Controles manuais na face frontal: manual direto e prioritário. |
||||||
|
Indicador de posição de contato mecânico. |
||||||
|
Desconexão do controle remoto pelo seletor (exceto para EKLR16 de peça única 4P) para operação de manutenção. |
||||||
Relés de impulso auxiliares de escolha |
||||||
| Tipo | Padrão EKLR16 | |||||
| Avaliação | UM | 16 | ||||
| Tensão de controle | V CA | 230/240 | 130 | 48 | 24 | 45 |
| V CC | 110 | 48 | 24 | 12 | 6 | |
Dados técnicos |
||
|
Circuito de controle
|
||
|
Potência dissipada (durante o impulso)
|
1, 2P:19VA
|
|
|
Controle PB iluminado
|
Corrente máx. 3mA (se>usar um ATLz)
|
|
|
Limite operacional
|
Min.85% de Un em conformidade com IEC/EN60669-2-2
|
|
|
Duração da ordem de controle
|
50 ms para 1s (recomendado 200 ms)
|
|
|
Tempo de resposta
|
||
|
Circuito de potência
|
||
|
Tensão nominal (Ue)
|
1P,2P
|
24...250 VCA
|
|
Freqüência
|
50Hz ou 60Hz
|
|
|
Número máximo de operações por minuto
|
5
|
|
|
Número máximo de operações de comutação por dia
|
100
|
|
|
Características adicionais para IEC/EN60947-3
|
||
|
Tensão de isolamento (Ui)
|
440 VCA
|
|
|
Grau de poluição
|
3
|
|
|
Tensão suportável de impulso nominal (Uimp)
|
6kV
|
|
|
Resistência (OC)
|
||
|
Elétrica conforme IEC/EN60947-3
|
200.000 ciclos (AC21)
|
|
|
100.000 ciclos (AC22)
|
||
|
Categoria de sobretensão
|
4
|
|
|
Outras características
|
||
|
Grau de proteção (IEC60529)
|
Somente dispositivo
|
IP20
|
|
Dispositivo em invólucro modular
|
Classe de isolamento IP40 II
|
|
|
Temperatura de operação
|
-20°C a +50°C
|
|
|
Temperatura de armazenamento
|
-40°C a +70°C
|
|
|
Tropicalização (IEC60068-1)
|
Tratamento 2 (humidade relativa 95% a 55°C
|
|
Segurança |
||
|
Acessórios
|
Clipes amarelos
|

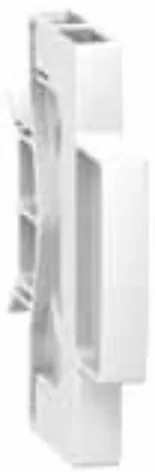

Espaçador
|
 |
 |
|
|
Função
|
||
|
Garantir a ligação mecânica e/ou elétrica entre os relés de impulso e seus auxiliares.
|
Necessário para reduzir o aumento de temperatura de dispositivos modulares instalados lado a lado.
Recomenda-se separar dispositivos eletrônicos (termostato, relógio programável, etc.) de dispositivos eletromecânicos (relés, contatores).
|
|
|
Especificações
|
||
|
Largura em módulos de 9 mm
|
- | 1 |
Conexão |
||||||
 |
Tipo | Avaliação | Circuito |
Aperto
torque
|
Cabos de cobre
|
|
|
Rígido ou virola
|
Flexível ou virola
|
|||||
|

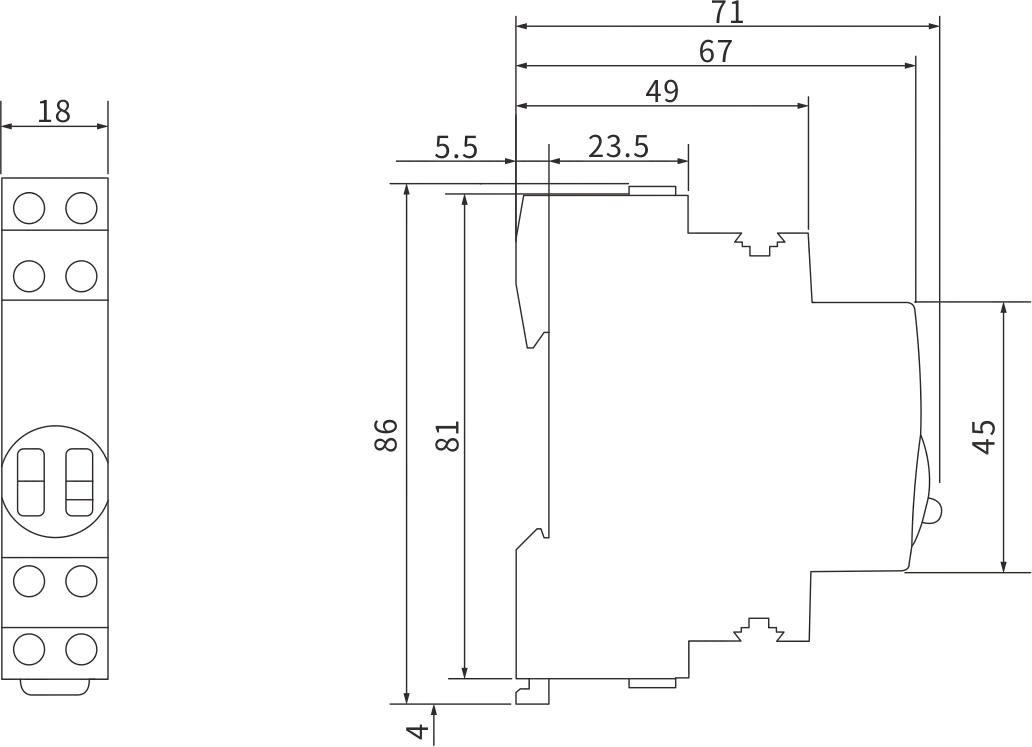

DB122945
|
 |
 |
||||
|

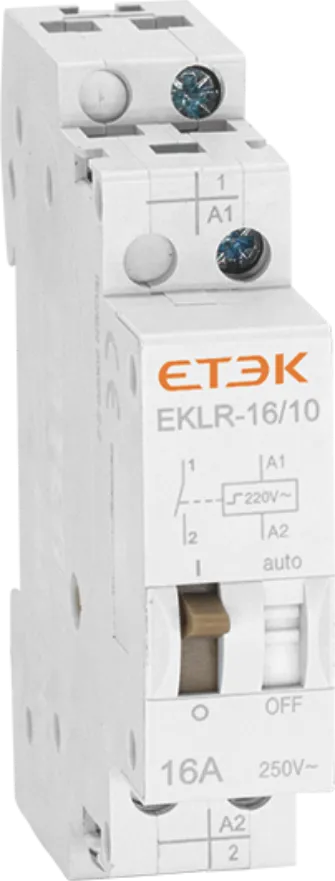

EKLR16
|
16 A
|
Controlar
|
1 Nm
|
0,5 a 4 mm2
|
1 a 4 mm2
|
|
|
Poder
|
1,5 a 4 mm2
|
1,5 a 4 mm2
|
||||
Operação
|
Polacos |
Referência nº. |
Especificação |
|
1P |
EKLR-1610-230/110 |
16A 1NO 1P 1Módulo 230VAC/110VDC |
|
EKLR-1610-130/48 |
16A 1NO 1P 1Módulo 130VAC/48VDC |
|
|
EKLR-1610-48/24 |
16A 1NO 1P 1Módulo 48VAC/24VDC |
|
|
EKLR-1610-24/12 |
16A 1NO 1P 1Módulo 24VAC/12VDC |
|
|
EKLR-1610-12/6 |
16A 1NO 1P 1Módulo 12VAC/6VDC |
|
|
EKLR-161C-230/110 |
16A Faca única e contacto duplo 1P 1Módulo 230VAC/110VDC |
|
|
EKLR-161C-130/48 |
16A Faca única e contacto duplo 1P 1Módulo 130VAC/48VDC |
|
|
EKLR-161C-48/24 |
16A Faca única e contacto duplo 1P 1Módulo 48VAC/24VDC |
|
|
EKLR-161C-24/12 |
16A Faca única e contacto duplo 1P 1Módulo 24VAC/12VDC |
|
|
EKLR-161C-12/6 |
16A Faca única e contacto duplo 1P 1Módulo 12VAC/6VDC |
|
|
2P |
EKLR-1620-230/110 |
16A 2NO 2P 1Módulo 230VAC/110VDC |
|
EKLR-1620-130/48 |
16A 2NO 2P 1Módulo 130VAC/48VDC |
|
|
EKLR-1620-48/24 |
16A 2NO 2P 1Módulo 48VAC/24VDC |
|
|
EKLR-1620-24/12 |
16A 2NO 2P 1Módulo 24VAC/12VDC |
|
|
EKLR-1620-12/6 |
16A 2NO 2P 1Módulo 12VAC/6VDC |
|
|
EKLR-1611-230/110 |
16A 1NC+1NO 2P 1Módulo 230VAC/110VDC |
|
|
EKLR-1611-130/48 |
16A 1NC+1NO 2P 1Módulo 130VAC/48VDC |
|
|
EKLR-1611-48/24 |
16A 1NC+1NO 2P 1Módulo 48VAC/24VDC |
|
|
EKLR-1611-24/12 |
16A 1NC+1NO 2P 1Módulo 24VAC/12VDC |
|
|
EKLR-1611-12/6 |
16A 1NC+1NO 2P 1Módulo 12VAC/6VDC |
|
|
EKLR-162C-230/110 |
16A Dois conjuntos de single-filha - throw contactos 2P 2Module 230VAC/110VDC |
|
|
EKLR-162C-130/48 |
16A Dois conjuntos de single - faca dupla - throw contactos 2P 2Module 130VAC/48VDC |
|
|
EKLR-162C-48/24 |
16A Dois conjuntos de single - faca dupla - throw contactos 2P 2Module 48VAC/24VDC |
|
|
EKLR-162C-24/12 |
16A Dois conjuntos de single-filha - throw contactos 2P 2Módulo 24VAC/12VDC |
|
|
EKLR-162C-12/6 |
16A Dois conjuntos de single - faca dupla - throw contactos 2P 2Módulo 12VAC/6VDC |
|
|
3P |
EKLR-1630-230/110 |
16A 3NO 3P 2Módulo 230VAC/110VDC |
|
EKLR-1630-130/48 |
16A 3NO 3P 2Módulo 130VAC/48VDC |
|
|
EKLR-1630-48/24 |
16A 3NO 3P 2Módulo 48VAC/24VDC |
|
|
EKLR-1630-24/12 |
16A 3NO 3P 2Módulo 24VAC/12VDC |
|
|
EKLR-1630-12/6 |
16A 3NO 3P 2Módulo 12VAC/6VDC |
|
|
EKLR-1621-230/110 |
16A 2NO+1NC 3P 2Módulo 230VAC/110VDC |
|
|
EKLR-1621-130/48 |
16A 2NO+1NC 3P 2Módulo 130VAC/48VDC |
|
|
EKLR-1621-48/24 |
16A 2NO+1NC 3P 2Módulo 48VAC/24VDC |
|
|
EKLR-1621-24/12 |
16A 2NO+1NC 3P 2Módulo 24VAC/12VDC |
|
|
EKLR-1621-12/6 |
16A 2NO+1NC 3P 2Módulo 12VAC/6VDC |
|
|
4P |
EKLR-1640-230/110 |
16A 4NO 4P 2Módulo 230VAC/110VDC |
|
EKLR-1640-130/48 |
16A 4NO 4P 2Módulo 130VAC/48VDC |
|
|
EKLR-1640-48/24 |
16A 4NO 4P 2Módulo 48VAC/24VDC |
|
|
EKLR-1640-24/12 |
16A 4NO 4P 2Módulo 24VAC/12VDC |
|
|
EKLR-1640-12/6 |
16A 4NO 4P 2Módulo 12VAC/6VDC |
|
|
EKLR-1631-230/110 |
16A 3NO+1NC 4P 2Módulo 230VAC/110VDC |
|
|
EKLR-1631-130/48 |
16A 3NO+1NC 4P 2Módulo 130VAC/48VDC |
|
|
EKLR-1631-48/24 |
16A 3NO+1NC 4P 2Módulo 48VAC/24VDC |
|
|
EKLR-1631-24/12 |
16A 3NO+1NC 4P 2Módulo 24VAC/12VDC |
|
|
EKLR-1631-12/6 |
16A 3NO+1NC 4P 2Módulo 12VAC/6VDC |
|
|
EKLR-1622-230/110 |
16A 2NO+2NC 4P 2Módulo 230VAC/110VDC |
|
|
EKLR-1622-130/48 |
16A 2NO+2NC 4P 2Módulo 130VAC/48VDC |
|
|
EKLR-1622-48/24 |
16A 2NO+2NC 4P 2Módulo 48VAC/24VDC |
|
|
EKLR-1622-24/12 |
16A 2NO+2NC 4P 2Módulo 24VAC/12VDC |
|
|
EKLR-1622-12/6 |
16A 2NO+2NC 4P 2Módulo 12VAC/6VDC |
