EKL1-63B Din Rail 10kA Tipo B RCCB RCD Disjuntor de corrente residual para pilha de carregamento de veículos elétricos EV
Consulte
Instalações gerais onde podem ser esperadas correntes residuais contínuas suaves de CC.
A corrente máxima do disjuntor diferencial tipo B EKL5-63 pode chegar a 63 amperes, e três opções de corrente de fuga de 30 mA, 100 mA e 300 mA estão disponíveis para atender às necessidades de diferentes cenários.

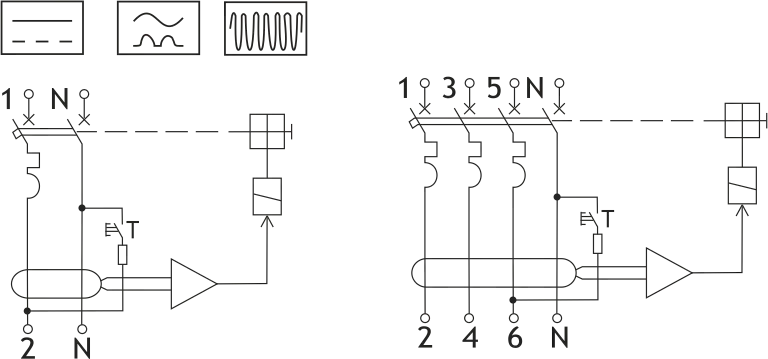

Características elétricas |
|||
Modo | Eletrônico | ||
Tipo | B | ||
Corrente nominal em | 16,20,25,32,40,50,63A | ||
Poloneses | 2P(1P+N),4P(3P+N) | ||
Tensão nominal Ue | 2P 240V~ | ||
4P 415V~ | |||
Tensão de isolamento Ui | 500 V | ||
Frequência nominal | 50/60Hz | ||
Corrente operacional residual nominal (I△n) | 30,100,300mA | ||
Tempo de pausa sob I△n | ≤0,1s (tipo S <0,5s) | ||
Capacidade de interrupção nominal | 6.000 A, 10.000 A | ||
Classe de limitação de energia | 3 | ||
Tensão de impulso nominal suportada (1,5/50) Uimp | 4.000 V | ||
Tensão de teste dielétrico em ind.Freq. por 1min | 2kV | ||
Grau de poluição | 2 | ||
Característica de liberação termomagnética | B, C, Ré | ||
Características mecânicas |
|||
Vida elétrica | 4.000 ciclos | ||
Vida mecânica | 10.000 ciclos | ||
Indicador de posição de contato | Sim | ||
Grau de proteção | IP20 | ||
Temperatura de referência para ajuste de elementos térmicos | 30℃ | ||
Temperatura ambiente (com média diária ≤35℃) | -5℃~+40℃ | ||
Temperatura de armazenamento | -25℃~+70℃ | ||
Instalação |
|||
Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo U | ||
Tamanho do terminal superior/inferior para cabo | 25 mm2 18-3AWG | ||
Tamanho do terminal superior/inferior para barramento | 25 mm2 18-3AWG | ||
Torque de aperto | 2,5 Nm 22 pol-lbs | ||
Montagem | Em trilho DIN EN60715 (35 mm) por meio de um dispositivo de grampo rápido | ||
Conexão | Fonte de alimentação de cima | ||
Combinação com acessórios |
|||
Contato auxiliar | EKM1-DE | ||
Contato de alarme | EKM1-FB | ||
Liberação de derivação | EKM1-MX | ||
Proteção contra sobretensão | Sim | ||
Proteção contra subtensão | Sim | ||
Proteção contra sobretensão/subtensão | Sim |
Capacidade de quebra | Polacos | Corrente de classificação (A) | Sensibilidade | ||
30mA | 100mA | 300mA | |||
B Curva | |||||
10KA | 1P+N | 6A | EKL5-63B-1NB0630 | EKL5-63B-1NB06100 | EKL5-63B-1NB06300 |
10A | EKL5-63B-1NB1030 | EKL5-63B-1NB10100 | EKL5-63B-1NB10300 | ||
16A | EKL5-63B-1NB1630 | EKL5-63B-1NB16100 | EKL5-63B-1NB16300 | ||
20A | EKL5-63B-1NB2030 | EKL5-63B-1NB20100 | EKL5-63B-1NB20300 | ||
25A | EKL5-63B-1NB2530 | EKL5-63B-1NB25100 | EKL5-63B-1NB25300 | ||
32A | EKL5-63B-1NB3230 | EKL5-63B-1NB32100 | EKL5-63B-1NB32300 | ||
40A | EKL5-63B-1NB4030 | EKL5-63B-1NB40100 | EKL5-63B-1NB40300 | ||
50A | EKL5-63B-1NB5030 | EKL5-63B-1NB50100 | EKL5-63B-1NB50300 | ||
63A | EKL5-63B-1NB6330 | EKL5-63B-1NB63100 | EKL5-63B-1NB63300 | ||
C Curva | |||||
6A | EKL5-63B-1NC0630 | EKL5-63B-1NC06100 | EKL5-63B-1NC06300 | ||
10A | EKL5-63B-1NC1030 | EKL5-63B-1NC10100 | EKL5-63B-1NC10300 | ||
16A | EKL5-63B-1NC1630 | EKL5-63B-1NC16100 | EKL5-63B-1NC16300 | ||
20A | EKL5-63B-1NC2030 | EKL5-63B-1NC20100 | EKL5-63B-1NC20300 | ||
25A | EKL5-63B-1NC2530 | EKL5-63B-1NC25100 | EKL5-63B-1NC25300 | ||
32A | EKL5-63B-1NC3230 | EKL5-63B-1NC32100 | EKL5-63B-1NC32300 | ||
40A | EKL5-63B-1NC4030 | EKL5-63B-1NC40100 | EKL5-63B-1NC40300 | ||
50A | EKL5-63B-1NC5030 | EKL5-63B-1NC50100 | EKL5-63B-1NC50300 | ||
63A | EKL5-63B-1NC6330 | EKL5-63B-1NC63100 | EKL5-63B-1NC63300 | ||
3P+N | B Curva | ||||
6A | EKL5-63B-3NB0630 | EKL5-63B-3NB06100 | EKL5-63B-3NB06300 | ||
10A | EKL5-63B-3NB1030 | EKL5-63B-3NB10100 | EKL5-63B-3NB10300 | ||
16A | EKL5-63B-3NB1630 | EKL5-63B-3NB16100 | EKL5-63B-3NB16300 | ||
20A | EKL5-63B-3NB2030 | EKL5-63B-3NB20100 | EKL5-63B-3NB20300 | ||
25A | EKL5-63B-3NB2530 | EKL5-63B-3NB25100 | EKL5-63B-3NB25300 | ||
32A | EKL5-63B-3NB3230 | EKL5-63B-3NB32100 | EKL5-63B-3NB32300 | ||
40A | EKL5-63B-3NB4030 | EKL5-63B-3NB40100 | EKL5-63B-3NB40300 | ||
50A | EKL5-63B-3NB5030 | EKL5-63B-3NB50100 | EKL5-63B-3NB50300 | ||
63A | EKL5-63B-3NB6330 | EKL5-63B-3NB63100 | EKL5-63B-3NB63300 | ||
C Curva | |||||
6A | EKL5-63B-3NC0630 | EKL5-63B-3NC06100 | EKL5-63B-3NC06300 | ||
10A | EKL5-63B-3NC1030 | EKL5-63B-3NC10100 | EKL5-63B-3NC10300 | ||
16A | EKL5-63B-3NC1630 | EKL5-63B-3NC16100 | EKL5-63B-3NC16300 | ||
20A | EKL5-63B-3NC2030 | EKL5-63B-3NC20100 | EKL5-63B-3NC20300 | ||
25A | EKL5-63B-3NC2530 | EKL5-63B-3NC25100 | EKL5-63B-3NC25300 | ||
32A | EKL5-63B-3NC3230 | EKL5-63B-3NC32100 | EKL5-63B-3NC32300 | ||
40A | EKL5-63B-3NC4030 | EKL5-63B-3NC40100 | EKL5-63B-3NC40300 | ||
50A | EKL5-63B-3NC5030 | EKL5-63B-3NC50100 | EKL5-63B-3NC50300 | ||
63A | EKL5-63B-3NC6330 | EKL5-63B-3NC63100 | EKL5-63B-3NC63300 |
