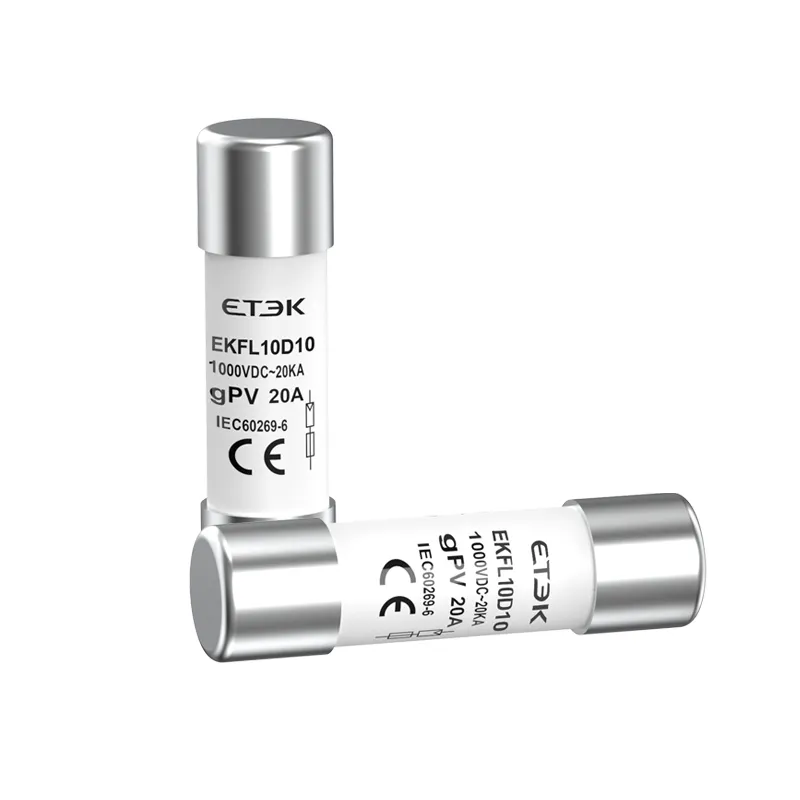

EKFL10D 1000VDC gPV 10x38mm Fusível Cilíndrico Link
Consulte

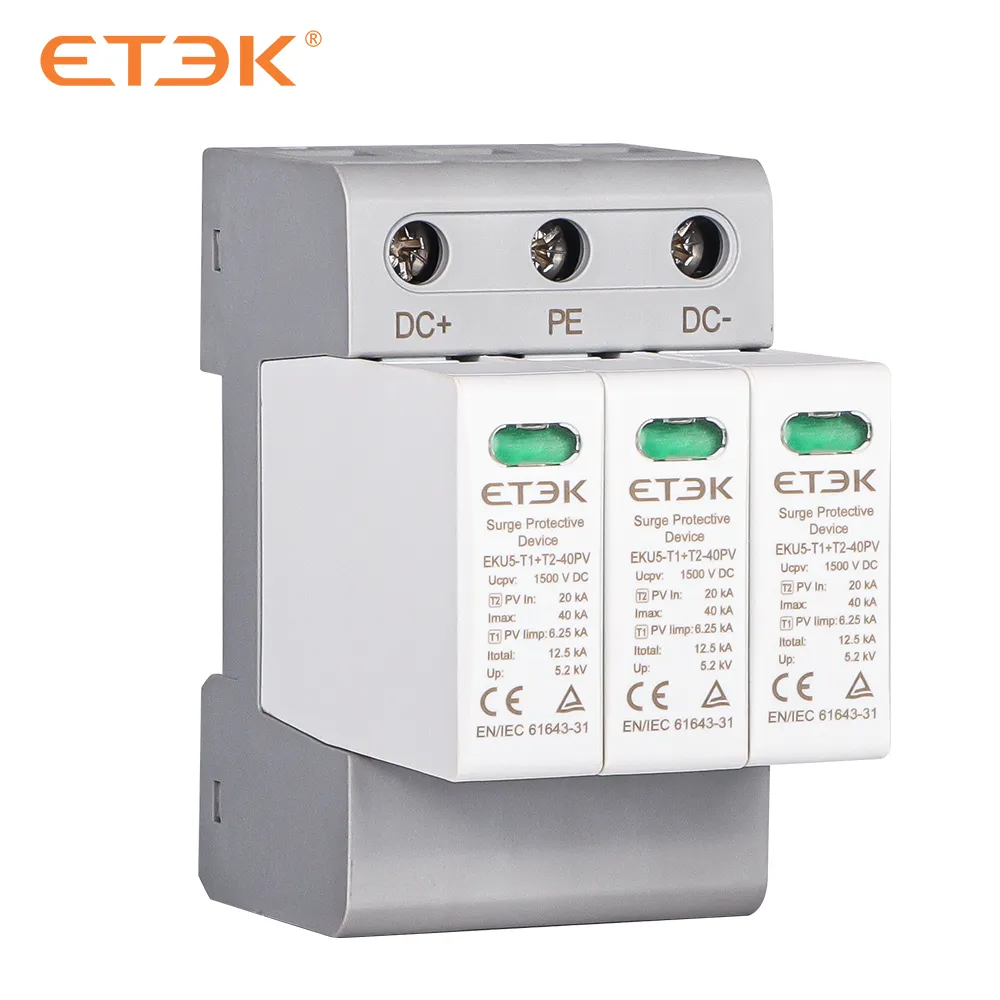

O dispositivo de proteção contra surtos fotovoltaicos (SPD) ETEK EKU5 Classe I + II (T1+T2) CC de três módulos (com dispositivo de comutação CC de três etapas) apresenta indicação visual e sinalização de contato remoto opcional (contato de comutação flutuante) para uso em sistemas fotovoltaicos.
|
Classificação SPD de acordo com IEC/EN61643-31
|
T1+T2
|
|||
|
Tensão máxima de operação contínua
|
UCPV
|
500 VCC | 1000 VCC |
1500 VCC
|
|
Corrente de descarga de impulso (10/350 μs)
|
Eu imploro
|
6,25kA
|
||
|
Corrente de descarga total (10/350 μs)
|
ITotal
|
12,5kA
|
||
|
Corrente de descarga nominal (8/20μs)
|
Em
|
20kA
|
||
|
Corrente máxima de descarga (8/20µs)
|
Imax
|
40kA
|
||
|
Nível de proteção de tensão DC+/DV-para PE
|
Acima
|
2000 V | 4000 V | 5200 V |
|
Tempo de resposta
|
tA
|
≤25ns
|
||
|
Faixa de temperatura operacional
|
Você
|
-40℃~80℃
|
||
|
Estado operacional/indicação de falha
|
Verde/Vermelho
|
|||
|
Área da seção transversal (mín.)
|
4mm²
|
|||
|
Área da seção transversal (máx.)
|
35 mm²
|
|||
|
Para montagem em
|
Trilho Din 35mm
|
|||
|
Material incluso
|
Plástico térmico UL94-V0
|
|||
|
Grau de proteção
|
IP20
|
|||
|
Nº de módulos
|
3P(3Mods)
|
|||
| Lista de referência do tipo SPD | |||
|
Nº de polacos
|
Máximo. Tensão DC Operacional Contínua | ||
| 500VDC | 1000VDC |
1500VDC
|
|
| 3 Módulo |
EKU5-T1+T2-40PV-3M500
|
EKU5-T1+T2-40PV-3M1000
|
EKU5-T1+T2-40PV-3M1500
|
| Com sinalização remota | |||
| 3 Módulo |
EKU5-T1+T2-40PV-3M500S
|
EKU5-T1+T2-40PV-3M1000S
|
EKU5-T1+T2-40PV-3M1500S
|
