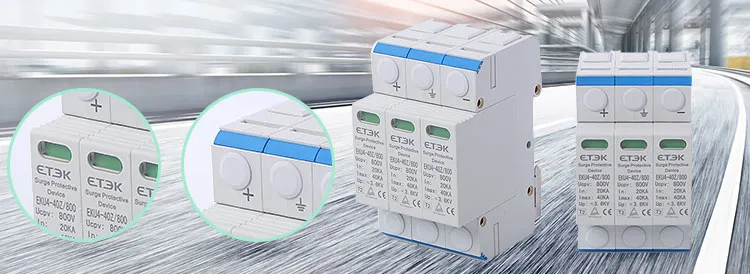

Protetor contra surtos CC EKU5 Classe T1+T2 para sistema fotovoltaico
Consulte
.jpg)
A função dos sistemas de proteção contra raios e surtos é proteger os dispositivos, isolamentos funcionais e equipamentos de consumo sensíveis a sobretensão de sistemas de distribuição de energia contra todos os danos causados por raios e sobretensão. edifício inteiro; o sistema de proteção contra raios externo geralmente não é suficiente para eliminar tais malfuncionamentos. Na maioria dos tipos, o dispositivo de proteção defeituoso pode ser tornado operacional novamente trocando o inserto danificado; essas variantes também são equipadas com sinal de operação óptica e contato de status auxiliar.
| Modelo e especificação | EKU4-40Z/500 | EKU4-40Z/800 | EKU4-40Z/1000 | |
| Tensão nominal (VDC) | 500 V | 800 V | 1.000 V | |
| Tensão de operação contínua (VDC) | 550 V | 850 V | 1.100 V | |
| Nível de proteção de tensão de até | 2,5 | 3 | 3.6 | |
| Corrente de descarga nominal em (8/20μs) | 20 mil | |||
| Corrente de descarga máxima Imax (8/20μs) | 40K | |||
| Tempo de reação | <25 ns | |||
| Largura/Polo | 18mm | |||
| Material da concha | TPB | |||
| Temperatura ambiente | -40℃-80℃ | |||
| Fusível ou disjuntor compatível | 25A | |||
| Especificação do terminal | Linha | 2,5~35 mm2 | ||
| Educação Física | 2,5~35 mm2 | |||
| Sinal | 1,5 mm2 | |||
| Nº de postes | V+/PE/V- | |||
| Grau de Proteção | IP20 | |||
| Montagem | Trilho DIN 35mm | |||
| Sistema de rede | PV | |||
| Terminal de Sinal | Disponível | |||
|
Referência nº. |
Especificação |
|
EKU4-40Z-3-500 |
Tipo SPD DC Imax:40KA 3P 500VDC |
|
EKU4-40Z-3-800 |
Tipo SPD DC Imax:40KA 3P 800VDC |
|
EKU4-40Z-3-1000 |
Tipo SPD DC Imax:40KA 3P 1000VDC |
|
EKU4-40Z-2-500 |
Tipo SPD DC Imax:40KA 2P 500VDC |
|
EKU4-40Z-2-800 |
Tipo SPD DC Imax:40KA 2P 800VDC |
|
EKU4-40Z-2-1000 |
Tipo SPD DC Imax:40KA 2P 1000VDC |
|
EKU4-20Z-3-500 |
Tipo SPD DC Imax:20KA 3P 500VDC |
|
EKU4-20Z-3-800 |
Tipo SPD DC Imax:20KA 3P 800VDC |
|
EKU4-20Z-3-1000 |
Tipo SPD DC Imax:20KA 3P 1000VDC |
|
EKU4-20Z-2-500 |
Tipo SPD DC Imax:20KA 2P 500VDC |
|
EKU4-20Z-2-800 |
Tipo SPD DC Imax:20KA 2P 800VDC |
|
EKU4-20Z-2-1000 |
Tipo SPD DC Imax:20KA 2P 1000VDC |
