| E.C. | U5 | T2 | 40 | PV | 2 milhões | S |
| Código da empresa | Série SPD No.5 | Classificação T2 | I.máx.:40kA |
Sistema Solar Fotovoltaico |
Nº de módulos: Módulo 2:2, Módulo 3:3 | Com sinalização remota |

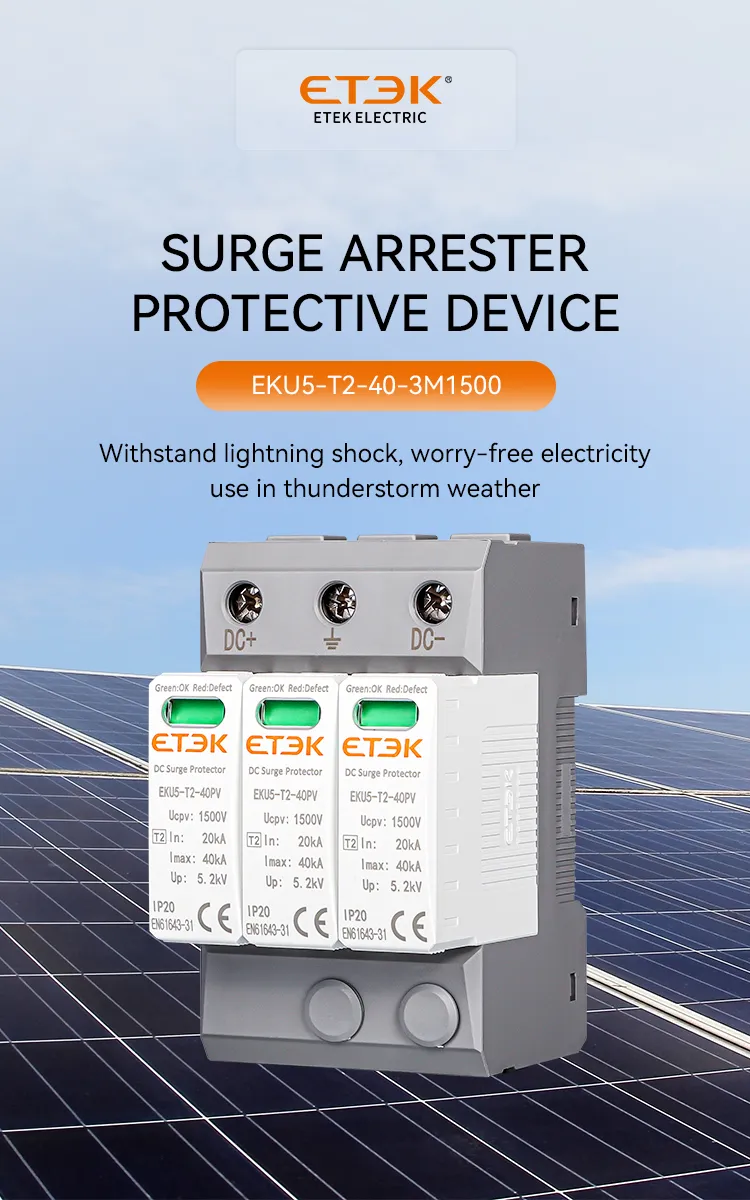

EKU5-T2-40 PV SPD é um protetor contra surtos DC especialmente projetado para sistemas de fornecimento de energia fotovoltaica. A tensão operacional contínua máxima atinge DC1500V. Essas unidades devem ser instaladas em paralelo nas redes DC para serem protegidas e fornecer proteção de modos comuns e diferentes. Seu local de instalação é recomendado em ambas as extremidades da linha de fornecimento de energia DC (lado do painel solar e lado do inversor/conversor), especialmente se o roteamento da linha for externo e longo.
|
Norma IEC/EN61643-31 |
T2 | ||||
|
Tensão máxima de operação contínua |
UCPV |
600 VCC |
1000 VCC | 1500 VCC | |
|
Corrente de descarga nominal (8/20μs) |
Em |
20kA | |||
|
Corrente máxima de descarga (8/20µs) |
Imax |
40kA | |||
|
Nível de proteção de tensão DC+/DV-para PE |
ACIMA |
2Mods |
≤2,6 kV |
≤4,0 kV |
- |
|
3Mods |
- |
≤4,0 kV |
≤5,2 kV |
||
|
Tempo de resposta |
tA |
≤25ns |
|||
|
Faixa de temperatura operacional |
Você |
-40℃~80℃ |
|||
|
Estado operacional/indicação de falha |
Verde/Vermelho |
||||
|
Área da seção transversal (mín.) |
4mm2 |
||||
|
Área da seção transversal (máx.) |
35 mm2 |
||||
|
Para montagem em |
Trilho Din 35mm |
||||
|
Material incluso |
Plástico térmico UL94-V0 |
||||
|
Grau de proteção |
IP20 |
||||
|
Nº de Moudles |
2P(2Mods),3P(3Mods) |
||||

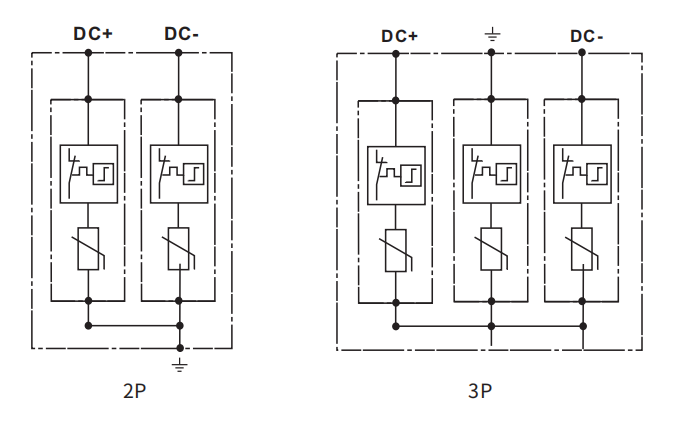

Lista de referência do tipo SPD |
|||
| Nº de polacos | Máximo. Tensão DC Operacional Contínua | ||
|
600VDC |
1000VDC |
1500VDC |
|
| 2Módulo |
EKU5-T2-40PV-2M600 |
EKU5-T2-40PV-2M1000 |
- |
| 3Módulo |
- |
EKU5-T2-40PV-3M1000 |
EKU5-T2-40PV-3M1500 |
| Com sinalização remota | |||
| 2Módulo |
EKU5-T2-40PV-2M600S |
EKU5-T2-40PV-2M1000S |
- |
| 3Módulo | - |
EKU5-T2-40PV-3M1000S |
EKU5-T2-40PV-3M1500S |
