Um interruptor isolador DC é um dispositivo de segurança elétrica que se desconecta manualmente dos módulos em um sistema solar PV. Em aplicações PV, interruptores isoladores DC são usados para desconectar manualmente os painéis solares para fins de manutenção, instalação ou reparo.

Na maioria das instalações solares fotovoltaicas, dois interruptores isoladores CC são conectados a uma única sequência. Normalmente, um interruptor é colocado perto do conjunto fotovoltaico e o outro perto da extremidade CC do inversor. Isso é para garantir que a desconexão possa ser alcançada no nível do solo e do telhado. Os isoladores CC podem vir em configurações polarizadas ou não polarizadas. Para interruptores isoladores CC que são polarizados, eles vêm em configurações de dois, três e quatro polos.

Dados Técnicos

Parâmetros principais	PM32R
Tensão de isolamento nominal Ui	1500 V
Corrente térmica nominal Ithe	32A
Tensão de impulso suportável nominal Uimp	8000 V
Capacidade nominal de curto-circuito Icm	2H	1700A
	2,4	1000A
	2H	1700A
Corrente nominal de curto-circuito condicional Icc	5000A
Tamanho máximo do fusível gL (gG)	80A
Seções transversais máximas do cabo (incl. jumper)
Sólido ou padrão	mm2	4-16
Flexível		4-10
Flexível (+ extremidade do cabo multicore)		4-10
Torque
Torque de aperto dos parafusos do terminal M4.	Nm	1,2-1,8
Torque de aperto dos parafusos de montagem do painel ST4.2 (aço inoxidável 304)		0,8-0,9
Parafusos do botão de torque de aperto M3		0,5-0,7
Ligar ou desligar o torque		0,9-1,3
Parâmetros gerais
Método de montagem	Montagem de furo único
Tipo de botão	C
Posições dos botões	DESLIGADO às 12 horas, LIGADO às 3 horas
Vida mecânica	10000
Número de pólos DC	2 ou 4
Temperatura de operação	-40℃ a +70℃
Temperatura de armazenamento	-40℃ a +85℃
Grau de poluição	2
Categoria de sobretensão	III
Classificação IP do eixo e da porca de montagem	IP66

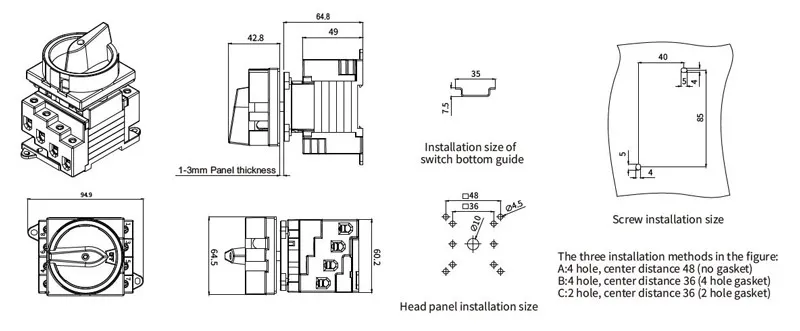

Dimensões

Formulário de seleção do produto
