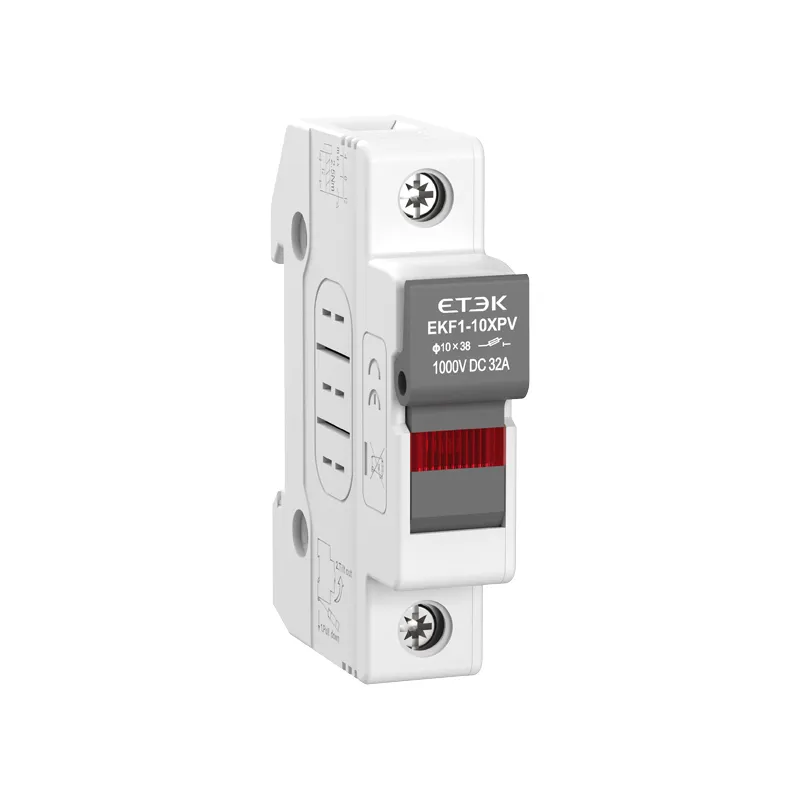

EKF1-10PV 1000V DC Fuse Holder Adequado para 10 x 38 mm Cilíndrico Fuse-links

EKF1-10PV é um porta-fusível DC projetado para a proteção de strings fotovoltaicas contra curtos-circuitos e sobrecargas. Ele tem uma tensão de trabalho nominal de DC1000V e uma corrente máxima de trabalho de 32A. Este porta-fusível é adequado para fusíveis cilíndricos de tamanho 10 x 38 mm.

● Padrão: IEC60947-3
● Corrente nominal: 32A
● Tensão nominal: 1000VDC
● Número de pólos: 1P
● Corrente de curto-circuito condicional: 30kA
● Categoria de utilização: DC-PV0
● Temperatura do ar ambiente: -5...+40 ºC
● Certificados: CE, CB, TUV

Pergunte AGORA PDF

EKF1-10PV 1000V DC Fuse Holder Adequado para 10 x 38 mm Cilíndrico Fuse-links

Pergunte AGORA PDF

Visão geral do produto

EKF1-10PV é um porta-fusível DC projetado para a proteção de strings fotovoltaicas contra curtos-circuitos e sobrecargas. Ele tem uma tensão de trabalho nominal de DC1000V e uma corrente máxima de trabalho de 32A. Ele é instalado com segurança usando trilho DIN padrão de 35 mm para compatibilidade e estabilidade ideais.

O porta-fusível EKF1-10PV ostenta uma largura de instalação compacta, utilizando assim de forma eficiente o espaço dentro da caixa de junção. O design estratégico do slot de ventilação em ambos os lados atenua o aumento da temperatura quando os produtos são instalados adjacentes uns aos outros, enquanto o invólucro de plástico retardante de chamas garante uma operação segura durante o uso.

Este produto é destinado principalmente para uso com fusíveis cilíndricos de tamanho 10 x 38 mm DC, e encontra aplicação comum em caixas de junção DC, inversores de string dentro da indústria fotovoltaica e conversores no setor de armazenamento de energia. Sua função primária é proteger e isolar módulos ou matrizes de células fotovoltaicas, bem como baterias de energia química (armazenamento), garantindo sua confiabilidade e longevidade.

Parâmetros técnicos

Dados Técnicos

Testado de acordo com IEC / EN 60947-3
Tensão operacional nominal Ue 1000 VCC
Corrente nominal em até 32 A
Número de postes 1
Tensão de isolamento nominal Ui 1000 VCC
Tensão de impulso suportável nominal Uimp 6kV
Categoria de utilização DC-PV0
Corrente de curto-circuito condicional 30kA
Grau de Poluição
3
Grau de proteção
IP20, após a instalação
Temperatura ambiente -5...+40 ºC
Altitude ≤ 2000 m
Humidade relativa ≤ 95%
Torque de aperto 2,5 Nm
Tamanho do terminal para cabo 6 mm²
Montagem Trilho Din 35mm
Dimensão do fusível 10x38mm

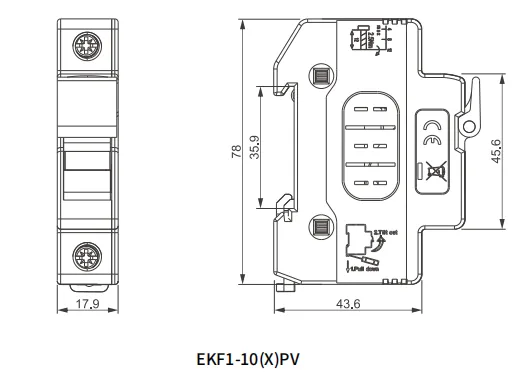

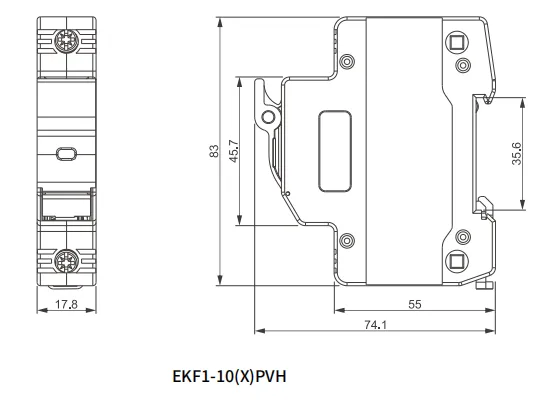

Dimensões
