Gabinete de estação de botão de pressão EKCB ∅22mm IP65

Os gabinetes de botão de pressão EKCB são projetados para botões de pressão, interruptores e luzes piloto de 22 mm de diâmetro. Esses gabinetes ajudam a proteger os operadores de botão de pressão contra danos e desgaste, preservando assim a integridade dos contatos elétricos sensíveis.

● Tipo: 1 furo a 5 furos
● Materiais ABS não retardantes de chamas
● Grau de proteção EN60529 IP65
● Cores: Caixa cinza; Tampa amarela ou branca.
● Faixa de temperatura: -40℃ a +100℃

Pergunte AGORA PDF

Visão geral do produto

Tipo: 1 a 5 furos, alturas de 60 mm e 73 mm disponíveis.
Materiais ABS não retardantes de chamas. (o material autoextinguível pode ser personalizado)
Grau de proteção EN60529 IP65.
Cores: Caixa cinza; Tampa amarela ou branca.
Entrada de cabo rosqueada com prensa-cabo de membrana: PG13.5 ou prensa-cabos M20.
Faixa de temperatura: -40℃ a +100℃

Parâmetros técnicos

Dados Técnicos

Tipo	Cor da capa	Modelo	Descrição
1 buraco	Branco	EKCB-A1W	Gabinete de botão de pressão IP65, 1 furo, plástico, branco, corte de 22 mm, altura de 60 mm
1 buraco	Amarelo	EKCB-A1Y	Gabinete de botão de pressão IP65, 1 furo, plástico, amarelo, corte de 22 mm, altura de 60 mm

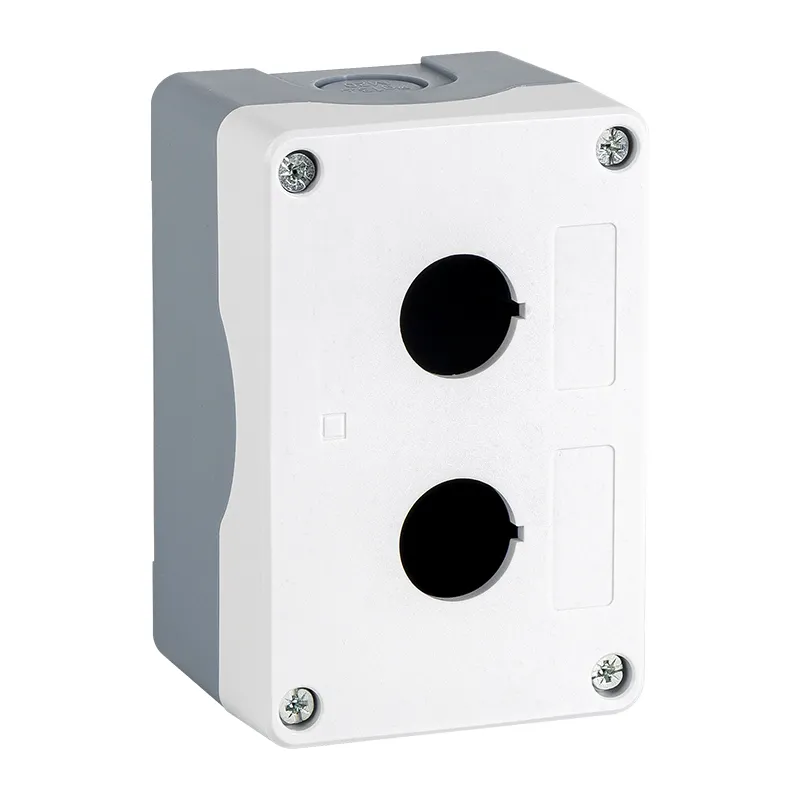

2 buracos	Branco	EKCB-A2W	Gabinete de botão de pressão IP65, 2 furos, plástico, branco, corte de 22 mm, altura de 60 mm
2 buracos	Amarelo	EKCB-A2Y	Gabinete de botão de pressão IP65, 2 furos, plástico, amarelo, corte de 22 mm, altura de 60 mm
3 buracos	Branco	EKCB-A3W	Gabinete de botão de pressão IP65, 3 furos, plástico, branco, corte de 22 mm, altura de 60 mm
3 buracos	Amarelo	EKCB-A3Y	Gabinete de botão de pressão IP65, 3 furos, plástico, amarelo, corte de 22 mm, altura de 60 mm
4 buracos	Branco	EKCB-A4W	Gabinete de botão de pressão IP65, 4 furos, plástico, branco, corte de 22 mm, altura de 60 mm
4 buracos	Amarelo	EKCB-A4Y	Gabinete de botão de pressão IP65, 4 furos, plástico, amarelo, corte de 22 mm, altura de 60 mm
5 buracos	Branco	EKCB-A5W	Gabinete de botão de pressão IP65, 5 furos, plástico, branco, corte de 22 mm, altura de 60 mm
5 buracos	Amarelo	EKCB-A5Y	Gabinete de botão de pressão IP65, 5 furos, plástico, amarelo, corte de 22 mm, altura de 60 mm
1 buraco	Branco	EKCB-B1W	Gabinete de botão de pressão IP65, 1 furo, plástico, branco, corte de 22 mm, altura de 73 mm
1 buraco	Amarelo	EKCB-B1Y	Gabinete de botão de pressão IP65, 1 furo, plástico, amarelo, corte de 22 mm, altura de 73 mm
2 buracos	Branco	EKCB-B2W	Gabinete de botão de pressão IP65, 2 furos, plástico, branco, corte de 22 mm, altura de 73 mm
2 buracos	Amarelo	EKCB-B2Y	Gabinete de botão de pressão IP65, 2 furos, plástico, amarelo, corte de 22 mm, altura de 73 mm
3 buracos	Branco	EKCB-B3W	Gabinete de botão de pressão IP65, 3 furos, plástico, branco, corte de 22 mm, altura de 73 mm

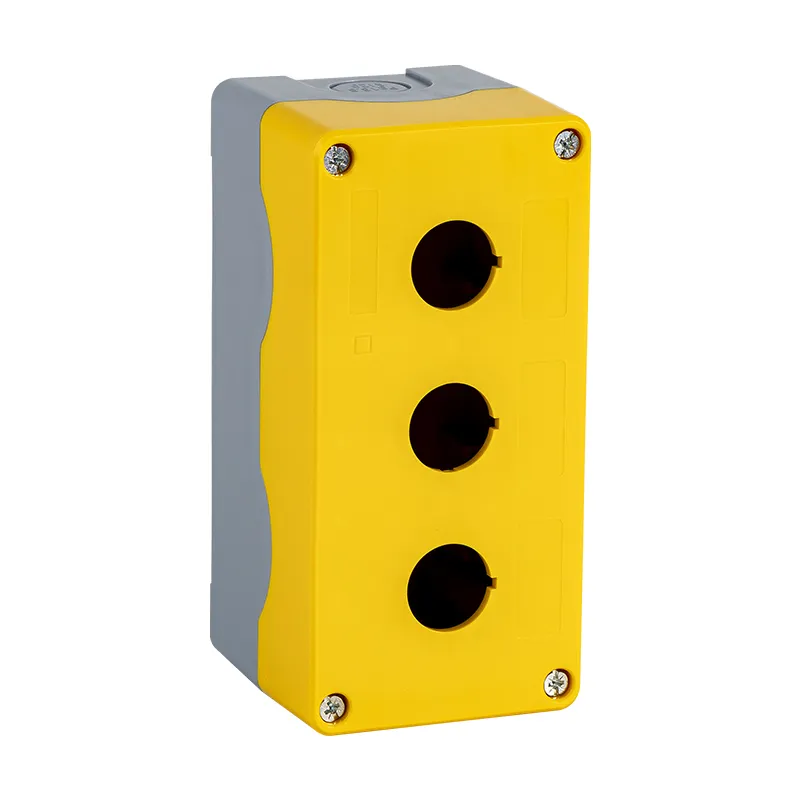

3 buracos	Amarelo	EKCB-B3Y	Gabinete de botão de pressão IP65, 3 furos, plástico, amarelo, corte de 22 mm, altura de 73 mm
4 buracos	Branco	EKCB-B4W	Gabinete de botão de pressão IP65, 4 furos, plástico, branco, corte de 22 mm, altura de 73 mm
4 buracos	Amarelo	EKCB-B4Y	Gabinete de botão de pressão IP65, 4 furos, plástico, amarelo, corte de 22 mm, altura de 73 mm
5 buracos	Branco	EKCB-B5W	Gabinete de botão de pressão IP65, 5 furos, plástico, branco, corte de 22 mm, altura de 73 mm
5 buracos	Amarelo	EKCB-B5Y	Gabinete de botão de pressão IP65, 5 furos, plástico, amarelo, corte de 22 mm, altura de 73 mm

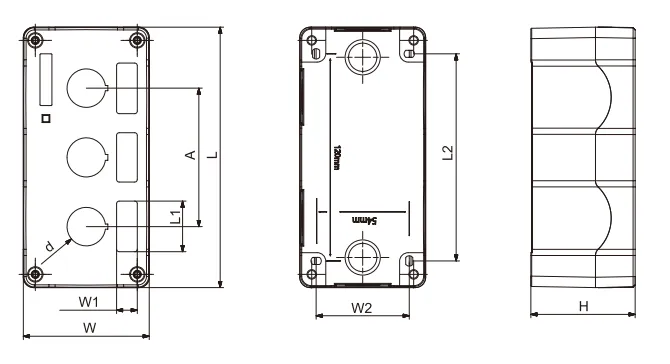

Dimensões

Modelo	eu	EM	H	L1	W1	L2	W2	E	d
EKCB-A1	73	73	60	29	12	40	54	/	Φ 22
EKCB-A2	111	73	60	29	12	80	54	40	Φ 22
EKCB-A3	151	73	60	29	12	120	54	80	Φ 22
EKCB-A4	191	73	60	29	12	160	54	120	Φ 22
EKCB-A5	231	73	60	29	12	200	54	160	Φ 22
EKCB-B1	73	73	73	29	12	40	54	/	Φ 22
EKCB-B2	111	73	73	29	12	80	54	40	Φ 22
EKCB-B3	151	73	73	29	12	120	54	80	Φ 22
EKCB-B4	191	73	73	29	12	160	54	120	Φ 22
EKCB-B5	231	73	73	29	12	200	54	160	Φ 22
