Contator de supressores de surtos integrados EKC2SU
Consulte
● Padrão: IEC60947-1, IEC60947-4-1
● Corrente nominal: 9-95A
● Tensão de trabalho nominal: 220V~690V
● Tensão de isolamento nominal: 690V
● Número de pólos: 3P
● Contato auxiliar: 1NO+1NC
● Método de instalação: instalação em trilho DIN ou parafuso

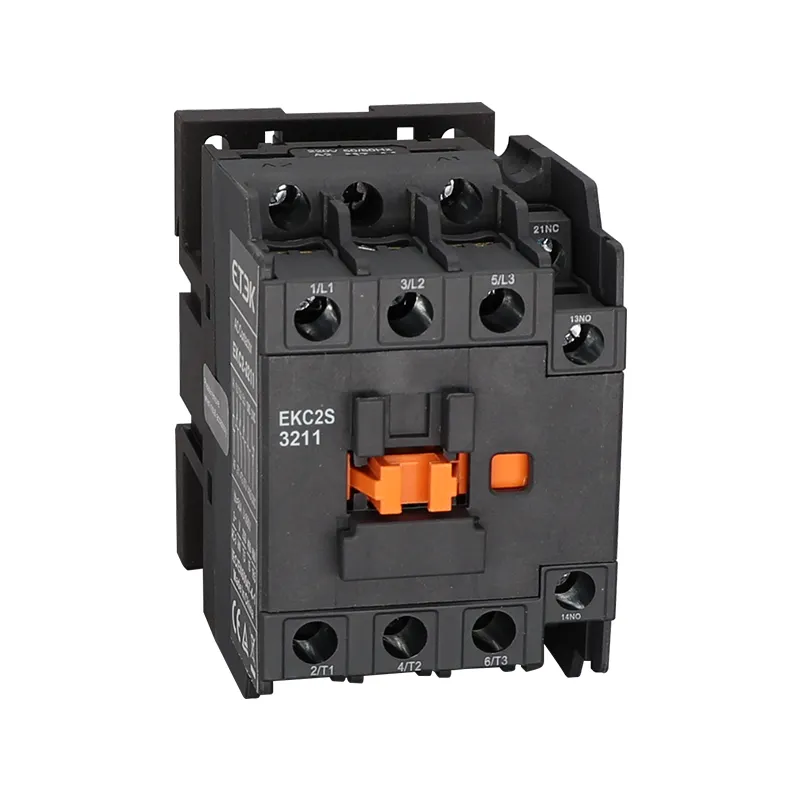

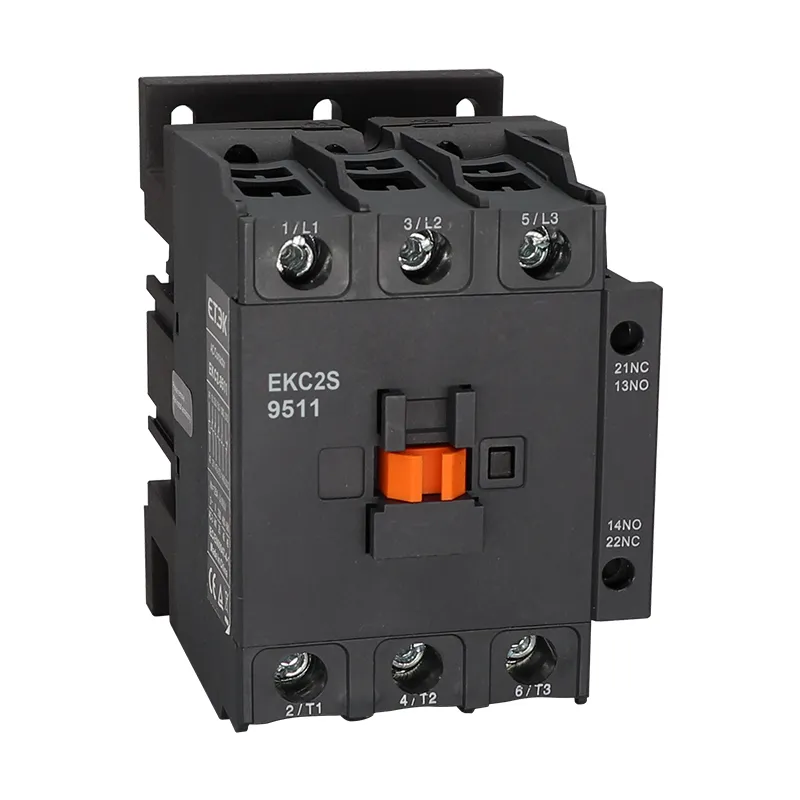

Contator CA magnético EKC2S econômico com alcance de 9 a 95 A.
Os contatores CA EKC2S são equipados com um conjunto extra de contatos auxiliares em comparação aos tradicionais. Isso elimina a necessidade de acessórios adicionais quando as aplicações exigem um contato normalmente aberto e um normalmente fechado, resultando em economia de tempo e custo.
Mais contatos auxiliares padrão para atender a diversas necessidades de aplicação.
Adequado para maiores flutuações de tensão para garantir a operação estável do equipamento.
Excelente adaptabilidade ambiental, operação confiável mesmo em ambientes extremos.
Tabela 1
| Modelo | EKC2S-09 | EKC2S-12 | EKC2S-18 | EKC2S-25 | EKC2S-32 | EKC2S-38 | ||
| Poloneses | 3P | |||||||
| Tensão de isolamento nominal (Ui) | V | 690 | ||||||
| Tensão operacional nominal (Ue) | V | 380/400, 660/690 | ||||||
| Corrente térmica nominal (Ith), AC-1 | 20 | 20 | 32 | 40 | 50 | 50 | ||
| Classificado operação atual(ou seja) | CA-3.380/400 V | UM | 9 | 12 | 18 | 25 | 32 | 38 |
| CA-3.660/690 V | 6.6 | 8.9 | 12 | 18 | 22 | 22 | ||
| CA-4.380/400 V | 3.5 | 5 | 7.7 | 8,5 | 12 | 14 | ||
| CA-4.660/690 V | 1.5 | 2 | 3.8 | 4.4 | 7,5 | 8.9 | ||
| Classificado operacional potência (Pe) | CA-3.380/400 V | kW | 4 | 5.5 | 7,5 | 11 | 15 | 18,5 |
| CA-3.660/690 V | 5.5 | 7,5 | 10 | 15 | 18,5 | 18,5 | ||
| CA-4.380/400 V | 1.5 | 2.2 | 3.3 | 4 | 5.4 | 5.5 | ||
| CA-4.660/690 V | 1.1 | 1.5 | 3 | 3.7 | 5.5 | 6 | ||
| Vida mecânica | ×10 4 vezes | 1200 | 1000 | |||||
| Vida elétrica | AC-3 | 110 | 90 | |||||
| AC-4 | 22 | |||||||
| Freqüência de operação | AC-3 | vezes/ hora | 1200 | 600 | ||||
| AC-4 | 300 | |||||||
Tabela 2
| Modelo | EKC2S-40 | EKC2S-50 | EKC2S-65 | EKC2S-80 | EKC2S-95 | ||
| Poloneses | 3P | ||||||
| Tensão de isolamento nominal (Ui) | V | 690 | |||||
| Tensão operacional nominal (Ue) | V | 380/400, 660/690 | |||||
| Corrente térmica nominal (Ith), AC-1 | 60 | 80 | 80 | 125 | 125 | ||
| Classificado operação atual(ou seja) | CA-3.380/400 V | UM | 40 | 50 | 65 | 80 | 95 |
| CA-3.660/690 V | 34 | 39 | 42 | 49 | 49 | ||
| CA-4.380/400 V | 18,5 | 24 | 28 | 37 | 44 | ||
| CA-4.660/690 V | 9 | 12 | 14 | 17.3 | 21.3 | ||
| Classificado operacional potência (Pe) | CA-3.380/400 V | kW | 18,5 | 22 | 30 | 37 | 45 |
| CA-3.660/690 V | 30 | 33 | 37 | 45 | 45 | ||
| CA-4.380/400 V | 7,5 | 11 | 15 | 18,5 | 22 | ||
| CA-4.660/690 V | 7,5 | 10 | 11 | 15 | 18,5 | ||
| Vida mecânica | ×10 4 vezes | 900 | 650 | ||||
| Vida elétrica | AC-3 | 90 | 65 | ||||
| AC-4 | 17 | 11 | |||||
| Freqüência de operação | AC-3 | vezes/ hora | 600 | ||||
| AC-4 | 300 | ||||||
| Modelo | EKC2S-09, 12, 18 | EKC2S-25, 32, 38 | EKC2S-40, 50, 65 | EKC2S-80, 95 | |||||||||
| Controle avaliado voltagem (nós) | 50Hz, 50/60Hz | V | 24,36,48,110,127,220/230,240,380/400,415,440 | ||||||||||
| Operação faixa | Tensão de operação | V | (85%~110%) Nós | ||||||||||
| Queda de tensão | (20%~75%) Nós | ||||||||||||
| Bobina poder | Em alta | VA | 60 | 70 | 200 | 200 | |||||||
| Selado | 6-9,5 | 6-9,5 | 15-20 | 15-20 | |||||||||
| Poder | C | 1-3 | 1-3 | 6-10 | 6-10 | ||||||||
| Especificação de contatos auxiliares | UM | 11 | |
| Corrente térmica nominal (Ith) | UM | 10 | |
| Operacional nominal tensão (Ue) | CA | V | 380 |
| CC | 220 | ||
| Controle avaliado capacidade | AC-15 | VA | 360 |
| DC-13 | C | 33 | |
