● Tensão nominal: até 1000 V DC
● Canais de entrada: Máx. 6 Stings
● Canais de saída: 2 Stings
● Dispositivos de proteção: fusíveis integrados e proteção contra surtos
● Gabinete: classificação IP65 para uso externo
● Conformidade: Atende aos padrões internacionais de segurança

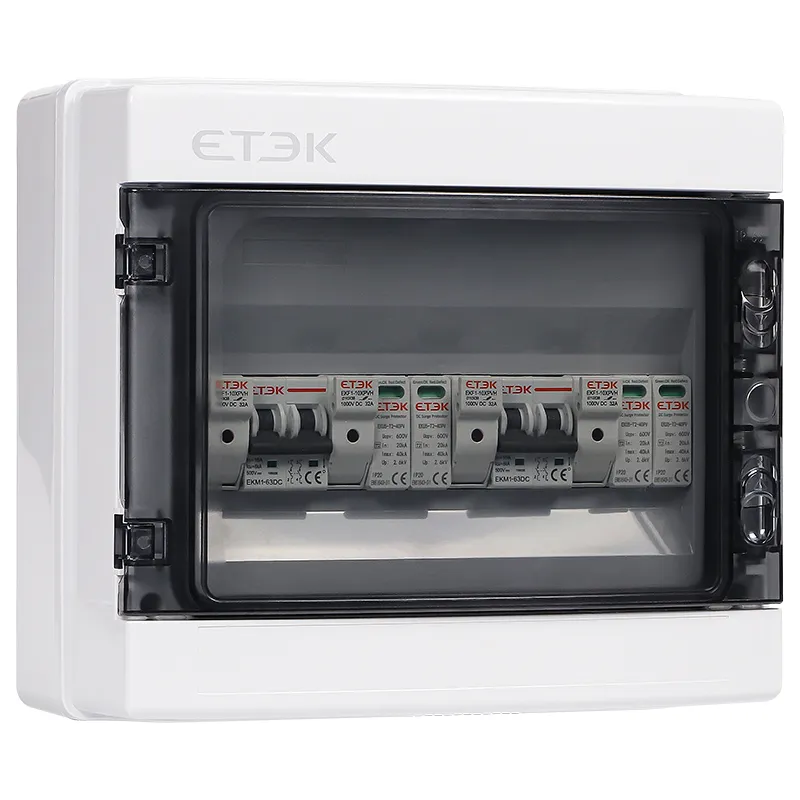

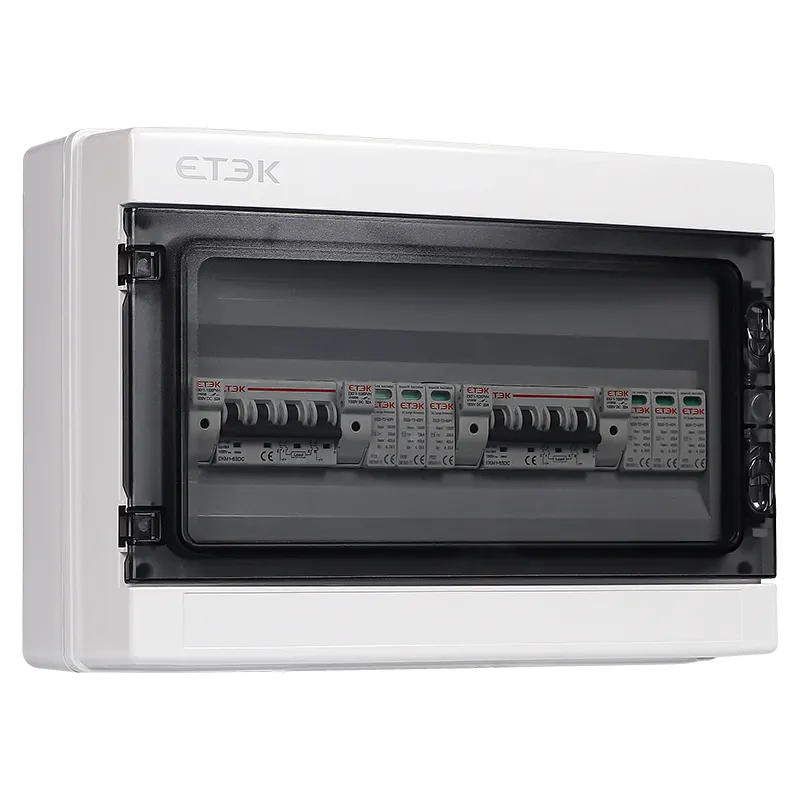

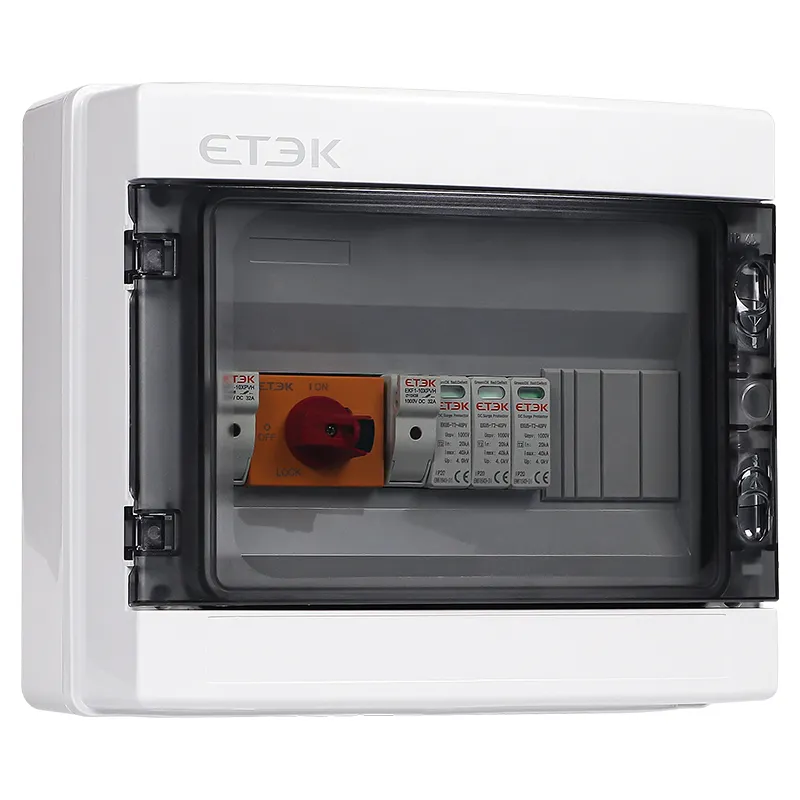

A caixa combinadora solar fotovoltaica DC da série EKDBS-PV é projetada com um invólucro de plástico de alta resistência para garantir que o produto seja robusto e durável. A caixa combinadora tem um nível de proteção IP65 e fornece proteção ideal sob condições ambientais adversas. Essas caixas combinadoras são adequadas para sistemas de geração de energia fotovoltaica doméstica e industrial com tensões operacionais de 500 V, 600 V e 1000 V.
A caixa combinadora pode ser equipada com uma série de componentes, como disjuntores CC, seccionadores, protetores contra surtos CC, fusíveis CC, conectores fotovoltaicos ou conectores à prova d'água.
A série EKDBS-PV fornece proteção contra raios, proteção contra curto-circuito e proteção de aterramento para garantir a segurança do sistema. Ela suporta até 6 strings de entrada CC e pode ser facilmente montada na parede. Além dos componentes principais, todos os componentes podem ser personalizados de acordo com os requisitos do usuário.

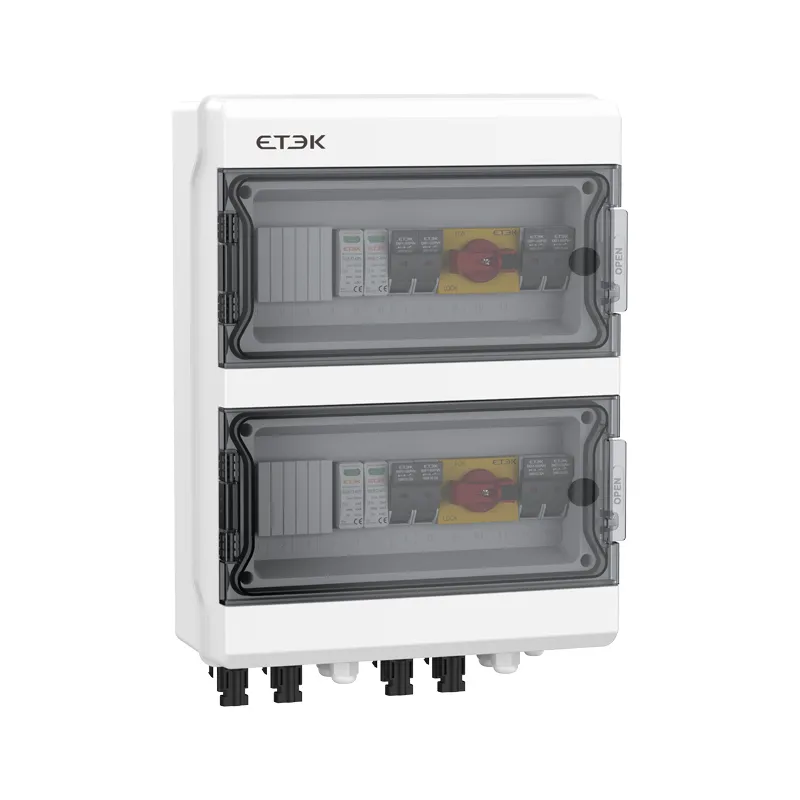

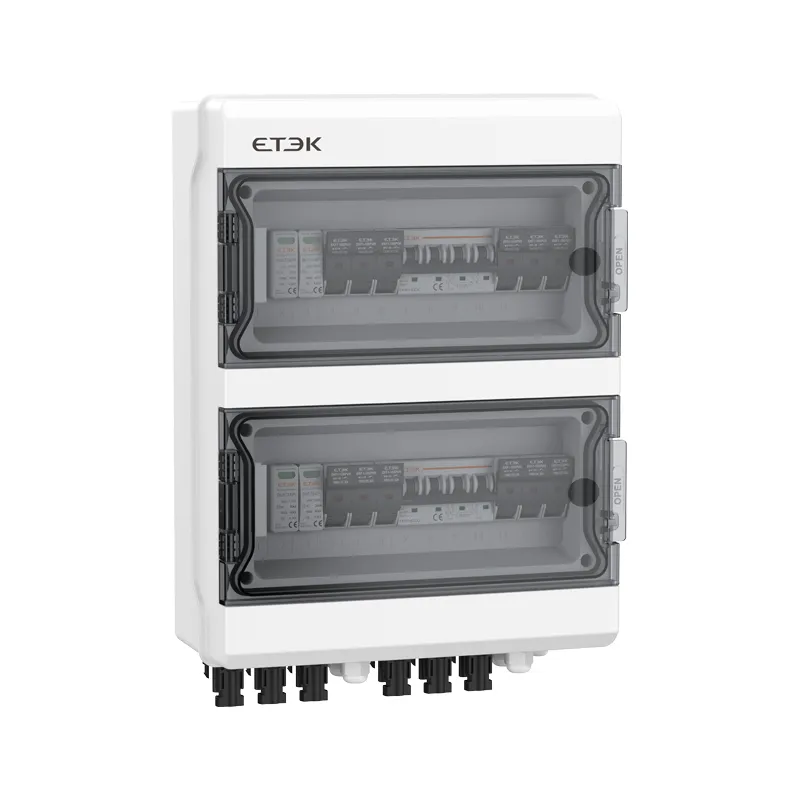

Modelo | EKDBS-PV2/2 | EKDBS-PV4/2 | EKDBS-PV6/2 | |||
Sequências de entrada CC | 2 | 4 | 6 | |||
Cadeias de caracteres de saída | 2 | 2 | 2 | |||
Tensão CC máx. | 600 V | 1000 V | 500 V | 1000 V | 1000 V | |
Corrente de entrada máx. | 32A | 15A | 10A/20A | |||
Corrente de saída máx. | 32A | 32A | 32A/63A | |||
Proteção contra surtos | ||||||
Nível experimental | II | II | II | |||
Tensão máxima de operação | 600 V | 1000 V | 600 V | 1000 V | 1000 V | |
Em (8/20μs) | 20kA | 20kA | 20kA | |||
Imáx (8/20μs) | 40kA | 40kA | 40kA | |||
Nível de proteção de tensão | 2,6 kV | 4KV | 2,6 kV | 4KV | 4kV | |
Poloneses | 2P | 3P | 2P | 3P | 3P | |
Características do design | Módulo plug-in | |||||
Fusível DC | ||||||
Tensão nominal de operação | 1000 V | 1000 V | 1000 V | |||
Corrente nominal | 32A (8~32A) | 15A | 10A/20A | |||
Tamanho do fusível | 10x38mm | 10x38mm | 10x38mm | |||
Interruptor principal (MCB ou interruptor isolador disponível) | ||||||
Corrente nominal | 32A | 32A | 32A/63A | |||
Gabinete | ||||||
Tipo de material | PC+ABS | |||||
Grau de proteção | IP65 | |||||
Nível de proteção contra impactos | IK10 | |||||
Dimensão | Determinado pelo tipo de interruptor principal e tensão de entrada (personalizável) | |||||
Conector de entrada ou saída | PG ou MC4 | |||||
Ambiente | ||||||
Temperatura de operação | -25℃ a +55℃ | |||||
Umidade | 95% | |||||
Altitude | 2000m | |||||
Instalação | Montagem na parede |
