A chave comutadora é projetada para transferir eletricidade de uma casa ou empresa da rede elétrica comercial para um gerador local quando ocorre uma queda de energia, também conhecida como chave de transferência. Ela se conecta diretamente à fonte de alimentação ou linha de energia comercial do gerador e à casa.

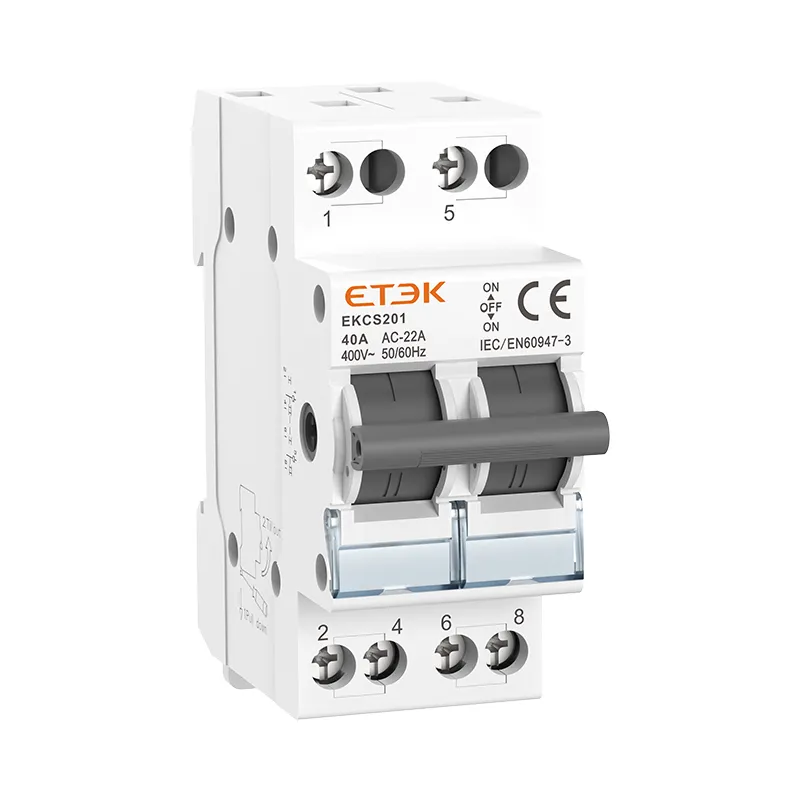

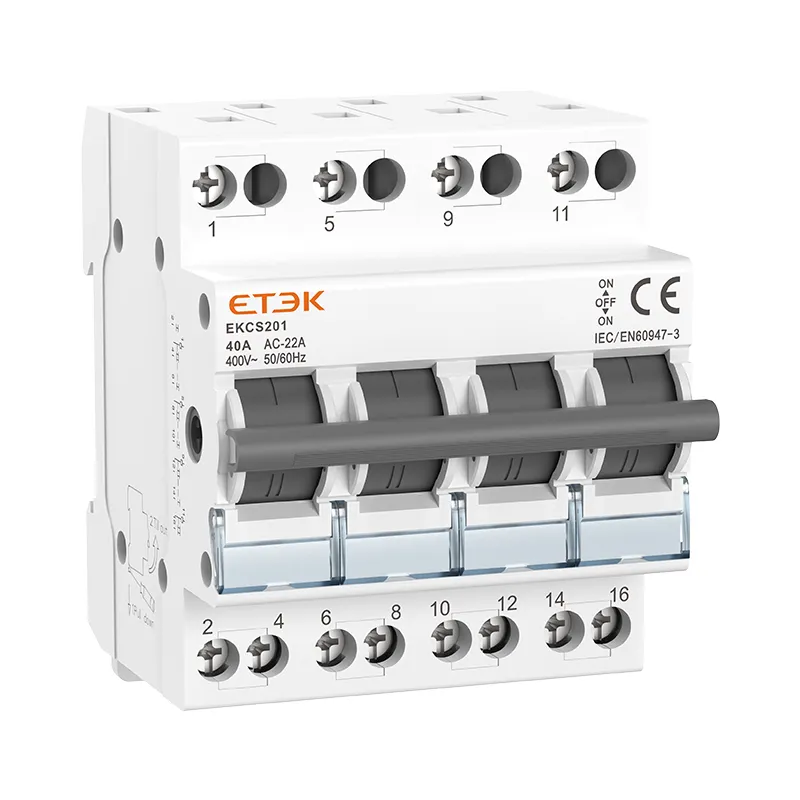

O interruptor de isolamento de conversão de energia dupla montado em trilho EKCS201 tem quatro funções de ligar, desligar, conversão e isolamento. Ele pode ser ligado e desligado livremente entre duas cargas transportadas por um grupo de linhas ou em duas fontes de energia. É usado para ligar-desligar e alternar entre, usando instalação de trilho padrão DIN (35×7,5), o invólucro é feito de moldagem por injeção PA66, com alto desempenho retardante de chamas, é um produto ideal que precisa ser usado para comutação e abertura e fechamento em equipamentos e circuitos industriais. A corrente máxima pode chegar a 40A, e é conveniente e seguro instalar e conectar no trilho guia.

1. Quando a alça atinge a posição I: 1,5 e 2,6 estão conectados.
2. Quando a alça atinge a posição II: 1,5 e 4,8 estão conectados.
3. Quando a alavanca está na posição central: ambos os grupos são desconectados.

Dados Técnicos

Dimensões

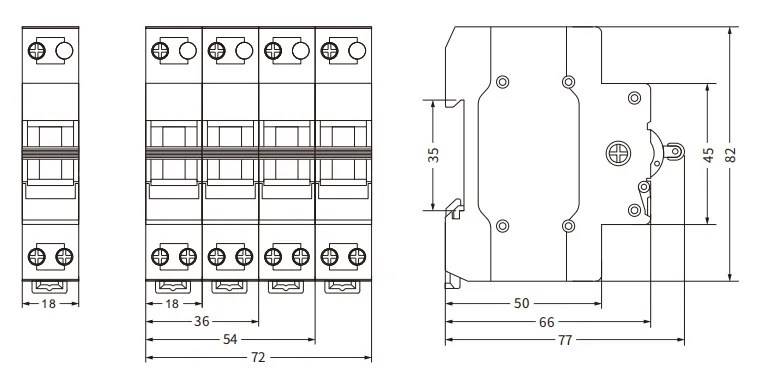

Dimensão geral
