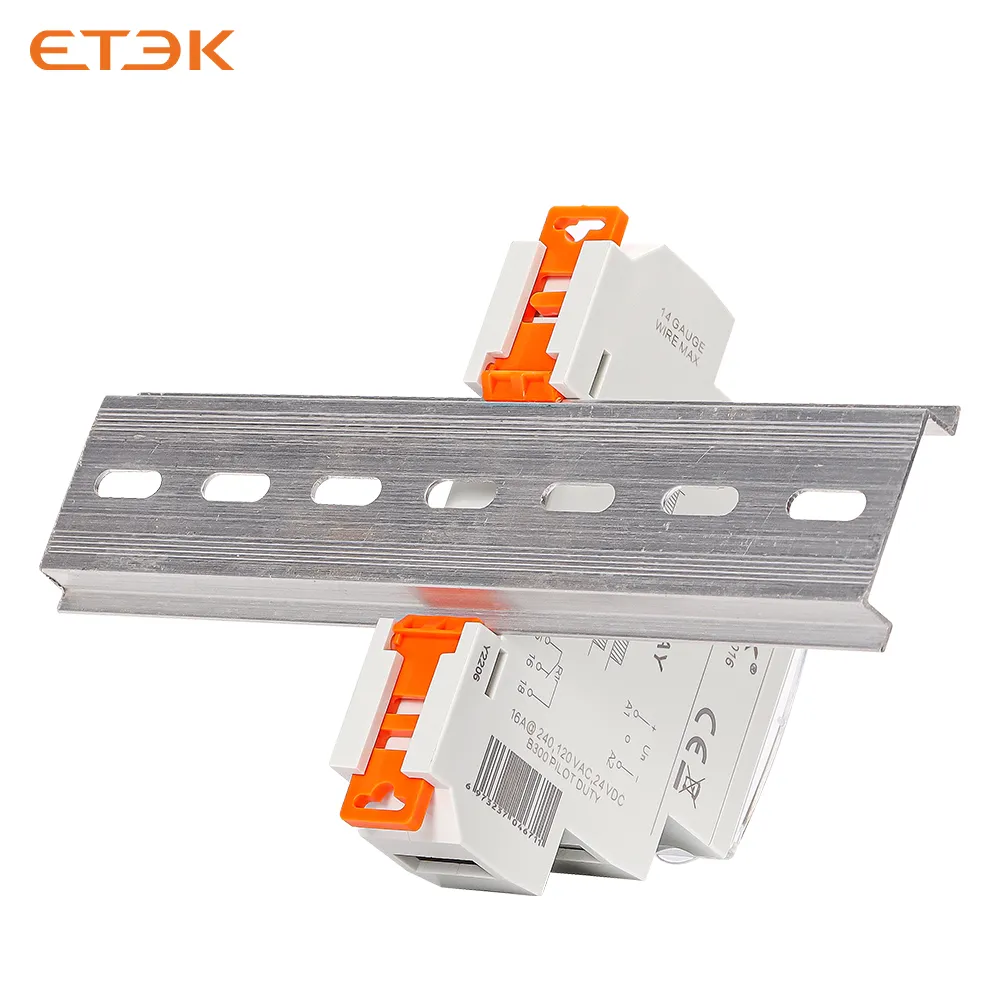

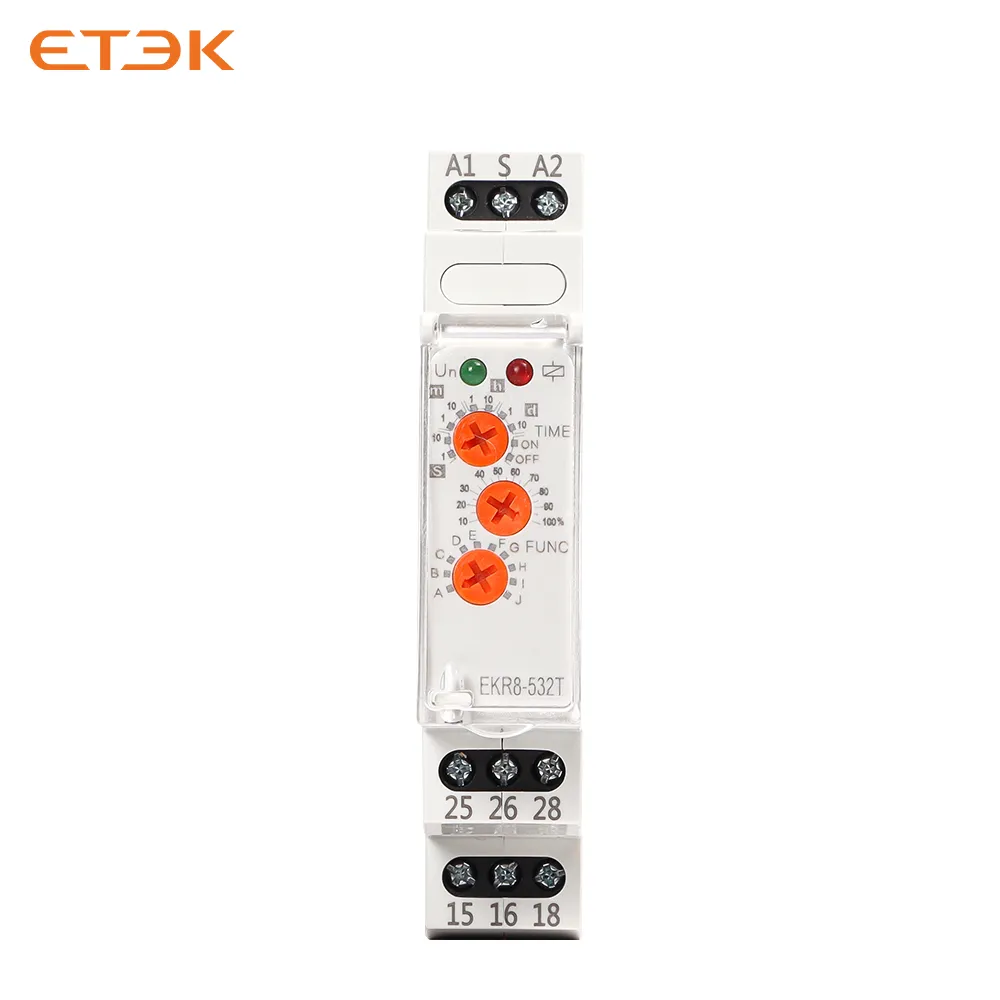

EKR8-5 Relé de tempo multifuncional

Visão geral do produto

O relé de tempo é uma unidade de controle automático, que pode ser combinada com vários outros equipamentos elétricos para obter controle automático do circuito operacional. Após um tempo predefinido expirar, a saída de contato será fechada ou aberta, o que permitirá que o equipamento elétrico terminal funcione ou pare automaticamente.

Esta série de relés de tempo tem as vantagens de ampla faixa de tensão operacional, instruções de trabalho claras, pequeno volume, tamanho uniforme, fácil instalação, etc.

Aplicação: Máquinas industriais, Iluminação, Fabricação, Sistema HVAC, Alimentos e agricultura.

Parâmetros técnicos

Dados Técnicos

Dados técnicos
	EKR8-531T	EKR8-532T
Características de saída	SPDT	DPDT
Material de contato	Liga de Prata
Classificação atual	16A@240VAC,24VDC
Requisito mínimo de comutação	100mA
Características de entrada
Faixa de voltagem	12-240 VCA/CC
Faixa de operação (% do nominal)	85%-110%
Características de tempo
Funções disponíveis	10
Escalas de tempo	10
Intervalos de tempo	0,1s~10D
Tolerância (configuração mecânica)	5%
Tempo de reinicialização	150ms
Comprimento do pulso de disparo (mínimo)	50ms
Ambiente
Temperatura ambiente ao redor do dispositivo	Armazenamento: -30℃ ~+70℃ (-22°F~+158°F)
	Operação: -20℃ ~+55℃ (-4°F~+131°F)

Explicação funcional
Função	Operação	Gráfico de tempo

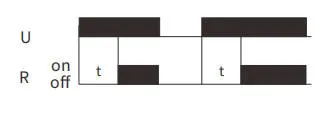

UM Em atraso na inicialização	Quando a tensão de entrada U é aplicada, o atraso de tempo t começa. Os contatos do relé R mudam de estado após a conclusão do atraso de tempo. Os contatos R retornam ao seu estado de prateleira quando a tensão de entrada U é removida. O interruptor de gatilho não é usado nesta função.

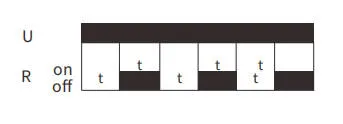

B Repetir ciclo começando	Quando a tensão de entrada U é aplicada, o atraso de tempo t começa. Quando o atraso de tempo t é concluído, os contatos do relé R mudam de estado para o atraso de tempo t . Este ciclo se repetirá até que a tensão de entrada U seja removida. O interruptor de gatilho não é usado nesta função.

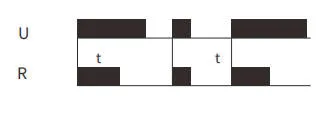

C Intervalo de energia ligado	Quando a tensão de entrada U é aplicada, os contatos do relé R mudam de estado imediatamente e o ciclo de temporização começa. Quando o atraso de tempo é concluído, os contatos retornam ao estado de prateleira. Quando a tensão de entrada U é removida, os contatos também retornam ao seu estado. O interruptor de gatilho não é usado nesta função.

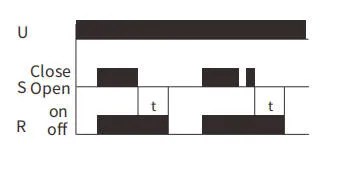

E Desligar Atraso S Pausa	A tensão de entrada U deve ser aplicada continuamente. Quando o gatilho S é fechado, os contatos do relé R mudam de estado. Quando o gatilho S é aberto, o atraso t começa. Quando o atraso t é concluído, os contatos R retornam ao seu estado de prateleira. Se o gatilho S for fechado antes que o atraso de tempo t seja concluído, o tempo é reiniciado. Quando o gatilho S é aberto, o atraso começa novamente, e os contatos do relé permanecem em seu estado energizado, se a tensão de entrada U for removida, os contatos do relé R retornam ao seu estado de prateleira.

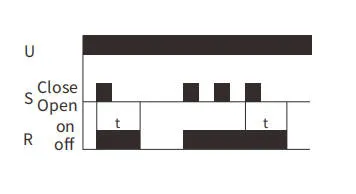

E Reativação One Shot	Após a aplicação da tensão de entrada U , o relé está pronto para aceitar o sinal de disparo S . Após a aplicação do sinal de disparo S , os contatos do relé R são transferidos e o tempo predefinido t começa. No final do tempo predefinido t , os contatos do relé R retornam à sua condição normal, a menos que o sinal de disparo S seja aberto e fechado antes do tempo limite t (antes que o tempo predefinido termine). O ciclo contínuo do sinal de disparo S a uma taxa mais rápida do que o tempo presente fará com que os contatos do relé R permaneçam fechados. Se a tensão de entrada U for removida, os contatos do relé R retornam ao seu estado de prateleira.

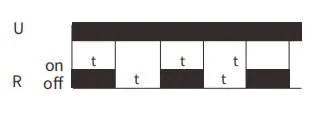

F Repetir ciclo iniciando em ON	Quando a tensão de entrada U é aplicada, os contatos do relé R mudam de estado imediatamente e o atraso de tempo t começa. Quando o tempo t é concluído, os contatos retornam ao seu estado de prateleira para o atraso de tempo t . Este ciclo se repetirá até que a tensão de entrada U seja removida. O interruptor de gatilho não é usado nesta função.
G Gerador de pulso	Após a aplicação da tensão de entrada U , um único pulso de saída de 0,5 segundos é entregue ao relé que oferece atraso de tempo t . A energia deve ser removida e reaplicada para repetir o pulso. O interruptor de gatilho S não é usado nesta função.

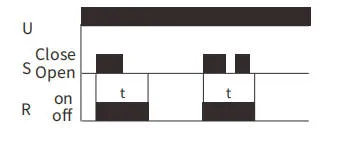

E Um tiro	Após a aplicação da tensão de entrada U , o relé está pronto para aceitar o sinal de disparo S . Após a aplicação do sinal de disparo S , o relé contata R trasher e o tempo predefinido t começa. Durante o tempo limite, o sinal de disparo S é ignorado. O relé reinicia aplicando o sinal de disparo S quando o relé não está energizado.

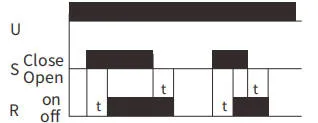

EU Atraso Ligar/Desligar S Fazer/Interromper	A tensão de entrada U deve ser aplicada continuamente. Quando o gatilho S é fechado, o atraso de tempo t começa. Quando o atraso de tempo t é concluído, os contatos do relé R mudam de estado e permanecem transferidos até que o gatilho S seja aberto. Se a tensão de entrada U for removida, os contatos do relé R retornam ao seu estado de prateleira.

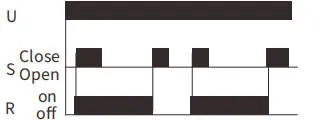

Eu Trava de memória S Make	A tensão de entrada U deve ser aplicada continuamente. A saída muda de estado a cada fechamento do gatilho S. Se a tensão de entrada U for removida, os contatos do relé R retornam ao seu estado de prateleira.

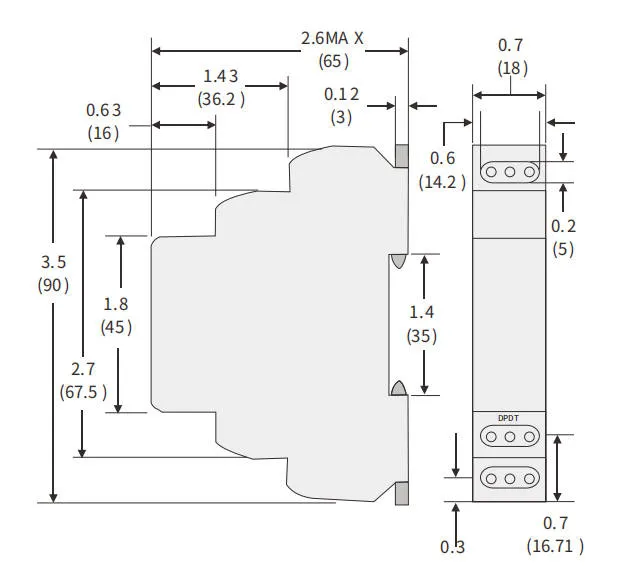

Dimensões

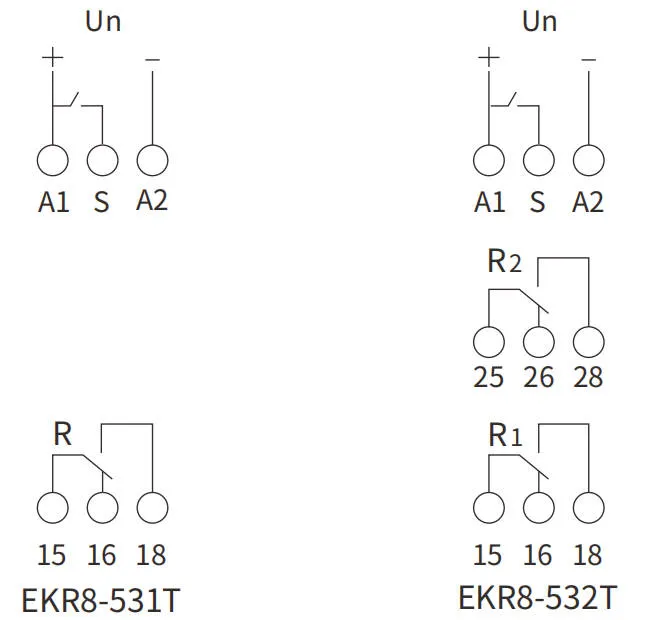

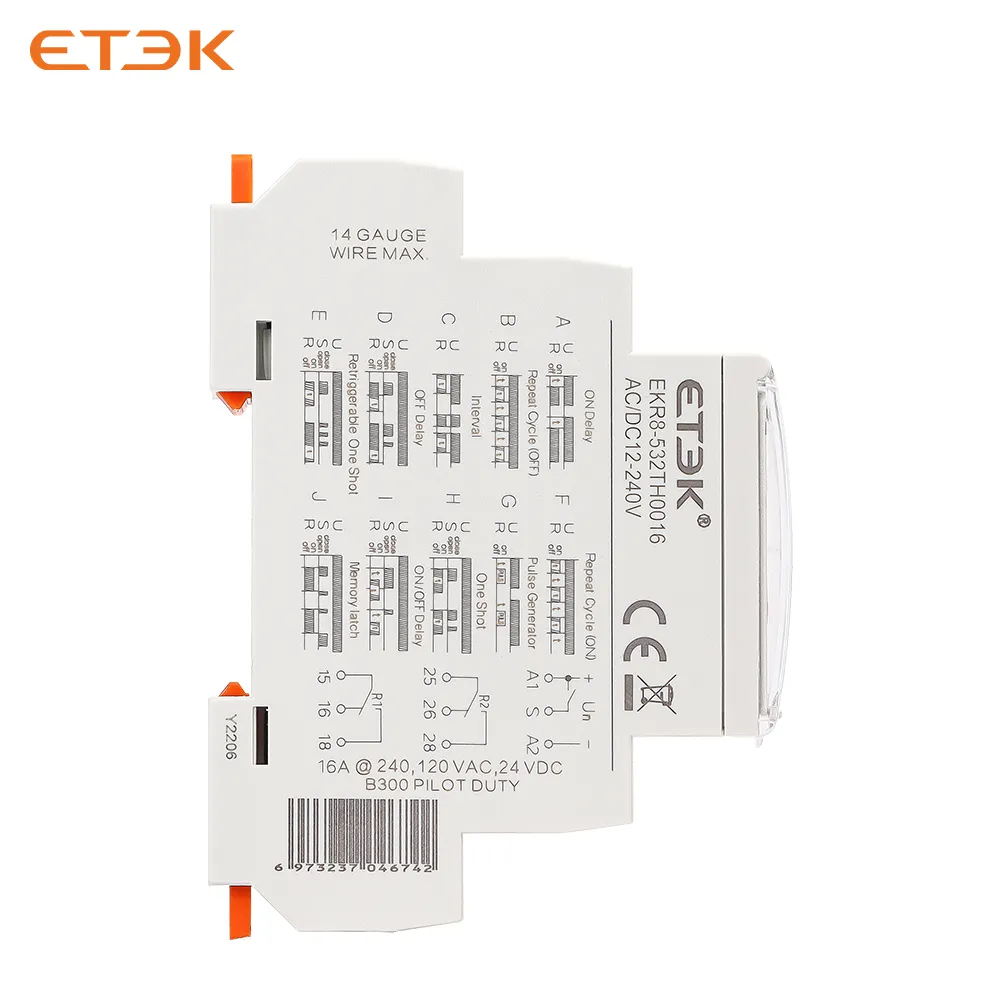

Diagrama de fiação

Tamanho da instalação

Formulário de seleção do produto

Referência nº.	Especificação
EKR8-531TH005	Relé de tempo multifuncional SPDT 3 knob 1S/10S/1M/10M/1H/10H/1D/10D/on/off 12-240VAC/DC
EKR8-532TH005	Relé de tempo multifuncional DPDT de 3 knob 1S/10S/1M/10M/1H/10H/1D/10D/on/off 12-240VAC/DC
EKR8-531TH0016	Relé de tempo multifuncional SPDT 3 knob 1S/10S/1M/10M/1H/10H/1D/10D/on/off 12-240VAC/DC
EKR8-532TH0016	Relé de tempo multifuncional DPDT de 3 knob 1S/10S/1M/10M/1H/10H/1D/10D/on/off 12-240VAC/DC
