EKL9-40 RCBO (Disjuntor de corrente residual com proteção contra sobrecorrente)
Consulte
● Padrão: IEC61009-1, IEC62026
● Proteção: Detecção de falha de arco em série e paralelo, detecção de falha de arco combinada, curto-circuito, sobrecarga e detecção de fuga à terra.
● Tipo de RCBO: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de pólos: bipolar (um pólo + neutro comutado)
● Corrente operacional residual nominal (IAn): 10, 30, 100, 300mA
● Capacidade de interrupção de curto-circuito nominal: 6kA
● Curva de disparo: B, C
● Temperatura do ar ambiente: -25...+40 ºC
● Conexão: De cima
● Certificados: CE, CB, UKCA

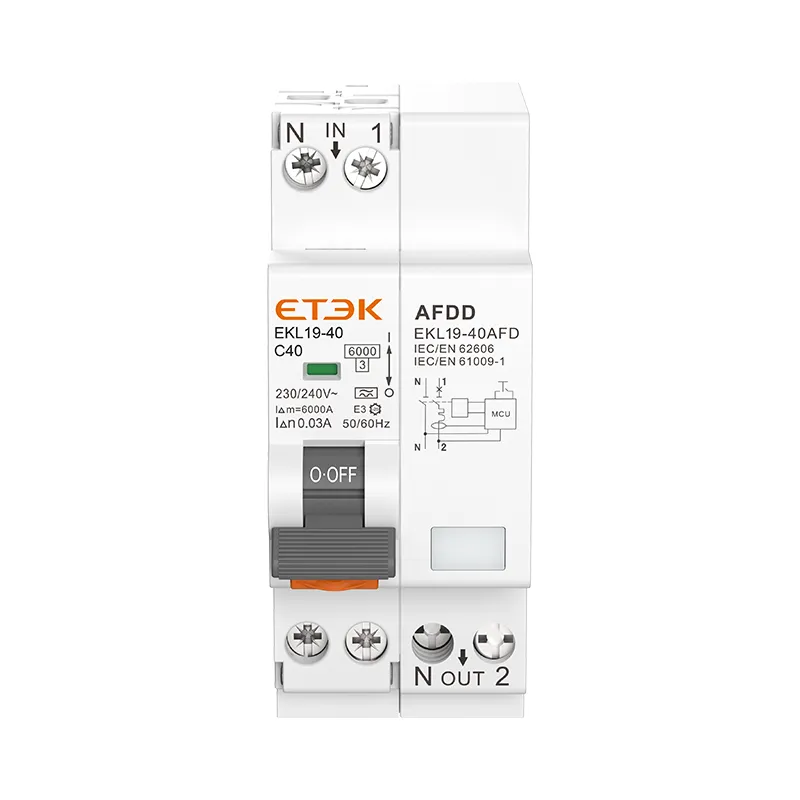

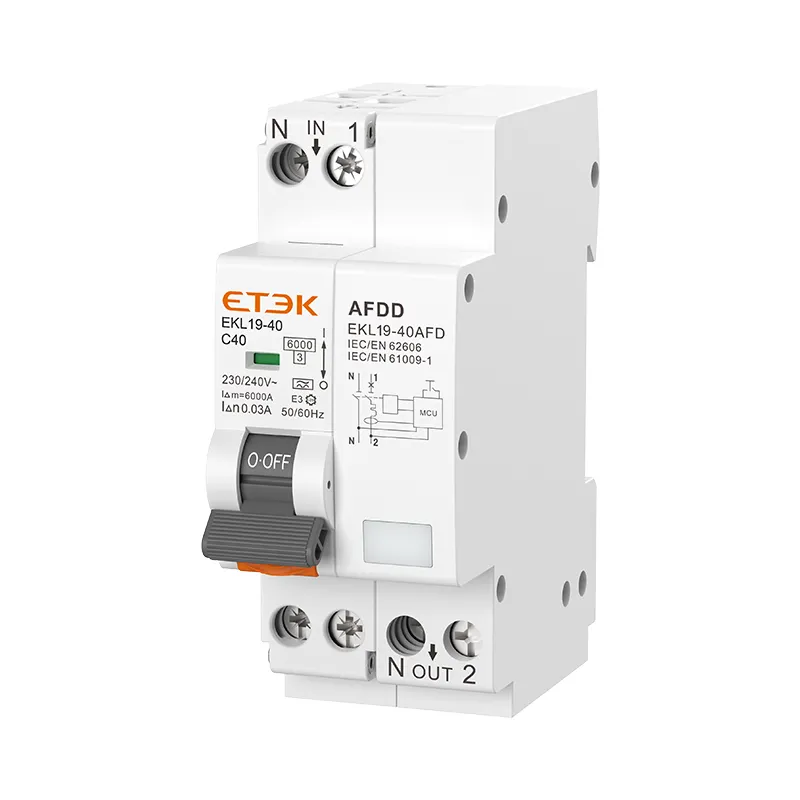

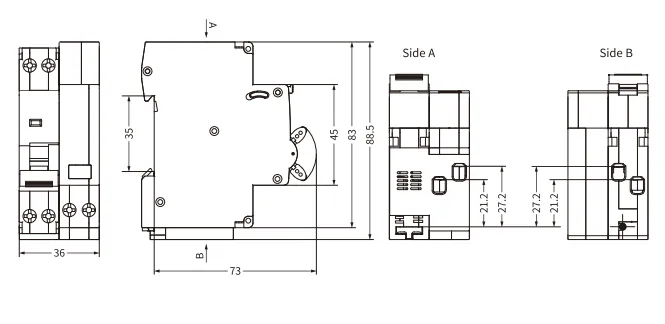

EKL19-40AFD é 1P+N（Polo N pode ser dispositivos de detecção de falha de arco ON/Off com RCBO integrado em capacidade de interrupção de 6kA, com corrente nominal de até 40A e sensibilidade de 300mA. Indicação de falha de arco LED (Durante o modo de operação padrão (alternância na posição ON), o LED fica verde. Quando a alternância está na posição OFF ou quando ocorre uma falha, o LED fica VERMELHO), botão de teste cinza para verificar o funcionamento correto do dispositivo de corrente residual. Com apenas 36 mm de largura, eles fornecem proteção contra falhas de arco, curto-circuito de sobrecarga e correntes de falha de aterramento.
| Padrão | IEC61009-1, IEC62606 |
| Modo | Eletrônico |
| Tipo de RCBO | CA, UM |
| Corrente nominal em | 6, 10, 16, 20, 25, 32, 40A |
| Poloneses | 1P+N (pólo N pode ser ligado/desligado) |
| Tensão nominal Ue | 230/240V~ |
| Tensão de isolamento Ui | 500 V |
| Frequência nominal | 50/60Hz |
| Corrente operacional residual nominal (I△n) | 10, 30, 100, 300mA |
| Tempo de pausa sob | ≤0,1s |
| Capacidade de interrupção nominal | 6.000 A |
| Classe de limitação de energia | 3 |
| Tensão de impulso suportável nominal (1,5/50) Uimp | 4.000 V |
| Tensão de teste dielétrico em ind.Freq. por 1min | 2kV |
| Característica de liberação térmica | (1,13-1,45) x Em |
| Característica de liberação magnética | B:(3-5) x Em, C:(5-10) x Em |
| Vida elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25℃ a +40℃, Máx.95% de umidade |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 16mm 2 |
| Torque de aperto máx. | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | Do topo |
| Corrente de classificação (A) | B Curva | |||
| Sensibilidade | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Type A | ||||
| 6A | EKL19-40AFD-1NB0610A | EKL19-40AFD-1NB0630A | EKL19-40AFD-1NB06100A | EKL19-40AFD-1NB06300A |
| 10A | EKL19-40AFD-1NB1010A | EKL19-40AFD-1NB1030A | EKL19-40AFD-1NB10100A | EKL19-40AFD-1NB10300A |
| 16A | EKL19-40AFD-1NB1610A | EKL19-40AFD-1NB1630A | EKL19-40AFD-1NB16100A | EKL19-40AFD-1NB16300A |
| 20A | EKL19-40AFD-1NB2010A | EKL19-40AFD-1NB2030A | EKL19-40AFD-1NB20100A | EKL19-40AFD-1NB20300A |
| 25A | EKL19-40AFD-1NB2510A | EKL19-40AFD-1NB2530A | EKL19-40AFD-1NB25100A | EKL19-40AFD-1NB25300A |
| 32A | EKL19-40AFD-1NB3210A | EKL19-40AFD-1NB3230A | EKL19-40AFD-1NB32100A | EKL19-40AFD-1NB32300A |
| 40A | EKL19-40AFD-1NB4010A | EKL19-40AFD-1NB4030A | EKL19-40AFD-1NB40100A | EKL19-40AFD-1NB40300A |
| Corrente de classificação (A) | C Curva | |||
| Sensibilidade | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Type A | ||||
| 6A | EKL19-40AFD-1NC0610A | EKL19-40AFD-1NC0630A | EKL19-40AFD-1NC06100A | EKL19-40AFD-1NC06300A |
| 10A | EKL19-40AFD-1NC1010A | EKL19-40AFD-1NC1030A | EKL19-40AFD-1NC10100A | EKL19-40AFD-1NC10300A |
| 16A | EKL19-40AFD-1NC1610A | EKL19-40AFD-1NC1630A | EKL19-40AFD-1NC16100A | EKL19-40AFD-1NC16300A |
| 20A | EKL19-40AFD-1NC2010A | EKL19-40AFD-1NC2030A | EKL19-40AFD-1NC20100A | EKL19-40AFD-1NC20300A |
| 25A | EKL19-40AFD-1NC2510A | EKL19-40AFD-1NC2530A | EKL19-40AFD-1NC25100A | EKL19-40AFD-1NC25300A |
| 32A | EKL19-40AFD-1NC3210A | EKL19-40AFD-1NC3230A | EKL19-40AFD-1NC32100A | EKL19-40AFD-1NC32300A |
| 40A | EKL19-40AFD-1NC4010A | EKL19-40AFD-1NC4030A | EKL19-40AFD-1NC40100A | EKL19-40AFD-1NC40300A |
