Interruptor isolador CA EKD6 adequado para montagem em painel com alça giratória
Consulte
O interruptor isolado EKD6 é amplamente utilizado em máquinas de controle industrial e vários aparelhos elétricos, e pode resolver efetivamente os problemas de desconexão de emergência, desconexão de segurança, controle de máquina, controle de motor e assim por diante.
• Com contatos de liga, prata especial elétrica de longa vida útil e alta confiabilidade.
• Instalação de tamanho pequeno e economia de espaço.
• Construa um dedo protetor para tornar a operação segura.

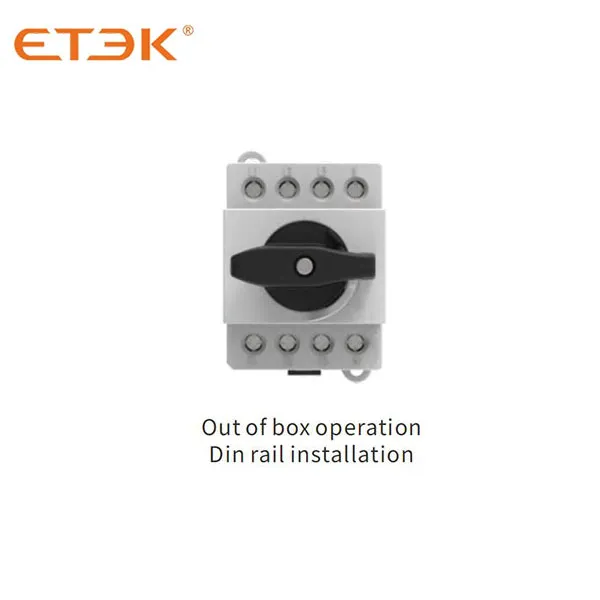

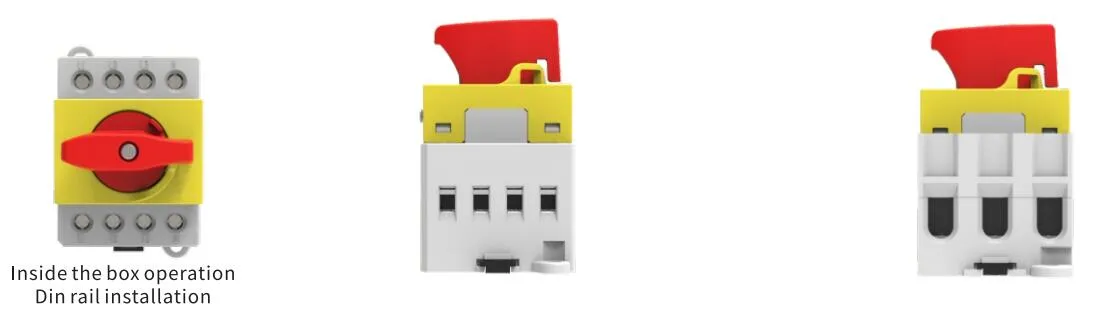

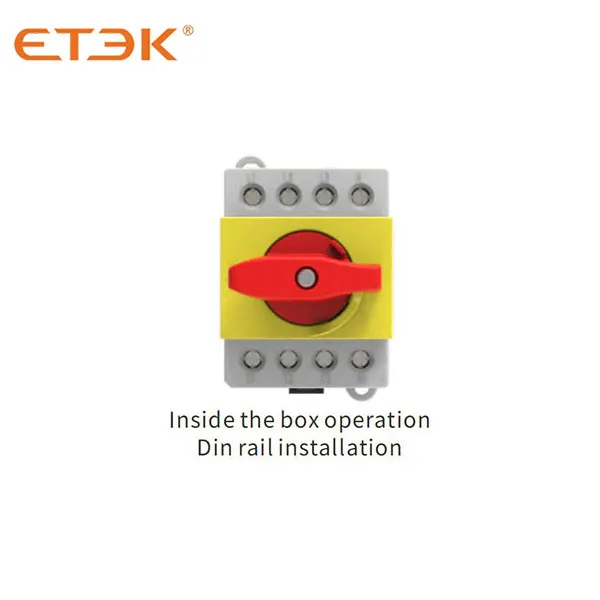

• Com uma variedade de instalações, facilidade de aplicação para diversas finalidades (montagem em painel, montagem em trilho, tipo caixa de distribuição selada).
• Grau de proteção IP66
|
Atual |
20A |
32A |
40A |
63A |
80A |
|
|
Tipo |
EKD6-LK20-4RY |
EKD6-LK32-4RY |
EKD6-LK40-4RY |
EKD6-LK63-3RY |
EKD6-LK80-3RY |
|
|
Corrente nominal |
20A |
32A |
40A |
63A |
80A |
|
|
Corrente operacional nominal AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Corrente operacional nominal AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Controle de potência nominal AC-23A |
240 V |
4 kW |
7,5 kW |
9 kW |
15 kW |
15 kW |
|
440 V |
7,5 kW |
12,5 kW |
16 kW |
22 kW |
22 kW |
|
|
Controle de potência nominal AC-3 |
240 V |
3 kW |
5,5 kW |
7,5 kW |
11 kW |
11 kW |
|
440 V |
5,5 kW |
11 kW |
15 kW |
18,5 kW |
18,5 kW |
|
|
Carga do motor UL-CSA |
240 V |
3 kW |
5 kW |
5 kW |
10 kW |
10 kW |
|
440 V |
7,5 kW |
10 kW |
10 kW |
20 kW |
20 kW |
|
|
Corrente suportável nominal de curta duração |
250A |
400A |
500A |
600A |
850A |
|
|
Conectar fios |
0,5-10MM2 |
1-16MM2 |
||||
|
Torque do parafuso |
0,8-1,7 N·m |
1,5-2N·m |
||||
|
Tensão de isolamento nominal |
690V |
|||||
|
Atual |
20A |
32A |
40A |
63A |
80A |
|
|
Tipo |
EKD6-LK20-4 |
EKD6-LK32-4 |
EKD6-LK40-4 |
EKD6-LK63-3 |
EKD6-LK80-3 |
|
|
Corrente nominal |
20A |
32A |
40A |
63A |
80A |
|
|
Corrente operacional nominal AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Corrente operacional nominal AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Controle de potência nominal AC-23A |
240 V |
4 kW |
7,5 kW |
9 kW |
15 kW |
15 kW |
|
440 V |
7,5 kW |
12,5 kW |
16 kW |
22 kW |
22 kW |
|
|
Controle de potência nominal AC-3 |
240 V |
3 kW |
5,5 kW |
7,5 kW |
11 kW |
11 kW |
|
440 V |
5,5 kW |
11 kW |
15 kW |
18,5 kW |
18,5 kW |
|
|
Carga do motor UL-CSA |
240 V |
3 kW |
5 kW |
5 kW |
10 kW |
10 kW |
|
440 V |
7,5 kW |
10 kW |
10 kW |
20 kW |
20 kW |
|
|
Corrente suportável nominal de curta duração |
250A |
400A |
500A |
600A |
850A |
|
|
Conectar fios |
0,5-10MM2 |
1-16MM2 |
||||
|
Torque do parafuso |
0,8-1,7 N·m |
1,5-2N·m |
||||
|
Tensão de isolamento nominal |
690V |
|||||
|
Referência nº. |
Especificação |
|

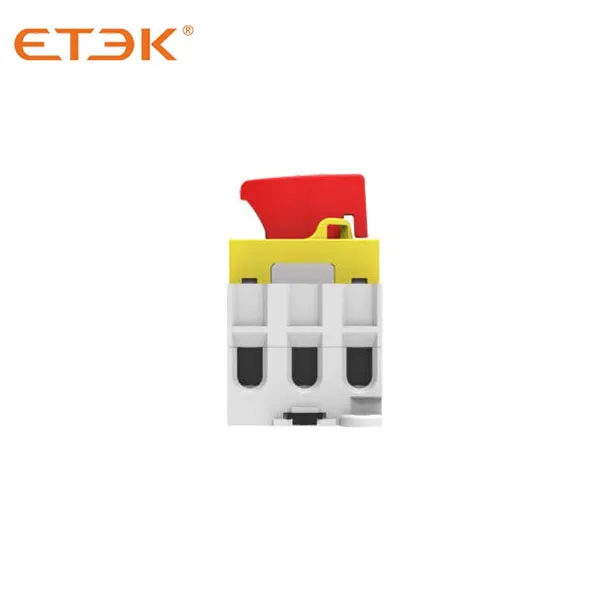

EKD6-LK20-2RY |
Interruptor AC lsolado 2P In:20A Red Handle com bloqueio |
|
EKD6-LK32-2RY |
Interruptor AC lsolado 2P Em:32A Handle vermelho com bloqueio |
|
EKD6-LK40-2RY |
Interruptor AC lsolado 2P Em: 40A Red Handle com bloqueio |
|
EKD6-LK63-2RY |
Interruptor AC lsolado 2P Em:63A Handle vermelho com bloqueio |
|
EKD6-LK80-2RY |
Interruptor AC lsolado 2P In:80A Red Handle com bloqueio |
|
EKD6-LK20-3RY |
Interruptor AC lsolado 3P In:20A Red Handle com bloqueio |
|
EKD6-LK32-3RY |
Interruptor AC lsolado 3P Em:32A Handle vermelho com bloqueio |
|
EKD6-LK40-3RY |
Interruptor AC lsolado 3P In:40A Red Handle com bloqueio |
|
EKD6-LK63-3RY |
Interruptor AC lsolado 3P Em:63A Handle vermelho com bloqueio |
|
EKD6-LK80-3RY |
Interruptor AC lsolado 3P In:80A Red Handle com bloqueio |
|
EKD6-LK20-4RY |
Interruptor AC lsolado 4P Em:20A Red Handle com bloqueio |
|
EKD6-LK32-4RY |
Interruptor AC lsolado 4P Em:32A Handle vermelho com bloqueio |
|
EKD6-LK40-4RY |
Interruptor AC lsolado 4P Em:40A Red Handle com bloqueio |
|
EKD6-LK63-4RY |
Interruptor AC lsolado 4P Em:63A Handle vermelho com bloqueio |
|
EKD6-LK80-4RY |
Interruptor AC lsolado 4P In:80A Red Handle com bloqueio |
|

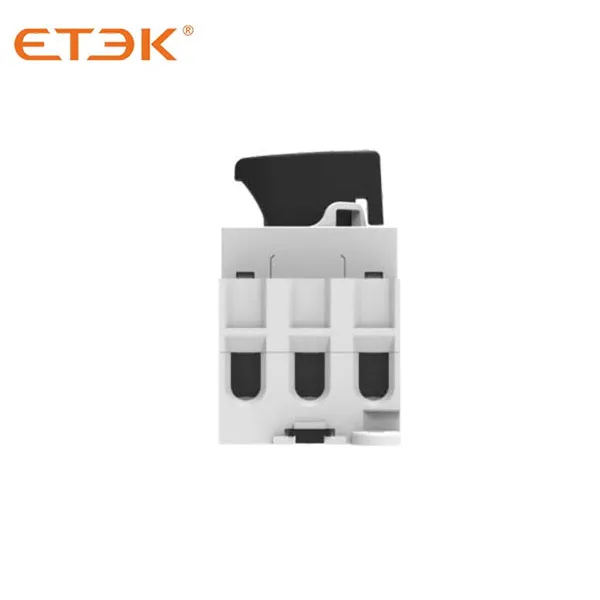

EKD6-LK20-2 |
Interruptor AC lsolado 2P In:20A Preto Puxado com bloqueio |
|
EKD6-LK32-2 |
Interruptor AC lsolado 2P Em:32A Puxada preta com bloqueio |
|
EKD6-LK40-2 |
Interruptor AC lsolado 2P Em:40A Preto pega com bloqueio |
|
EKD6-LK63-2 |
Interruptor AC lsolado 2P Em:63A Puxada preta com bloqueio |
|
EKD6-LK80-2 |
Interruptor AC lsolado 2P In:80A Preto Puxado com bloqueio |
|
EKD6-LK20-3 |
Interruptor AC lsolado 3P Em:20A Preto Puxado com bloqueio |
|
EKD6-LK32-3 |
Interruptor AC lsolado 3P Em:32A Puxador preto com bloqueio |
|
EKD6-LK40-3 |
Interruptor AC lsolado 3P In:40A Preto Puxado com bloqueio |
|
EKD6-LK63-3 |
Interruptor AC lsolado 3P Em:63A Preto Puxado com bloqueio |
|
EKD6-LK80-3 |
Interruptor AC lsolado 3P In:80A Preto Puxado com bloqueio |
|

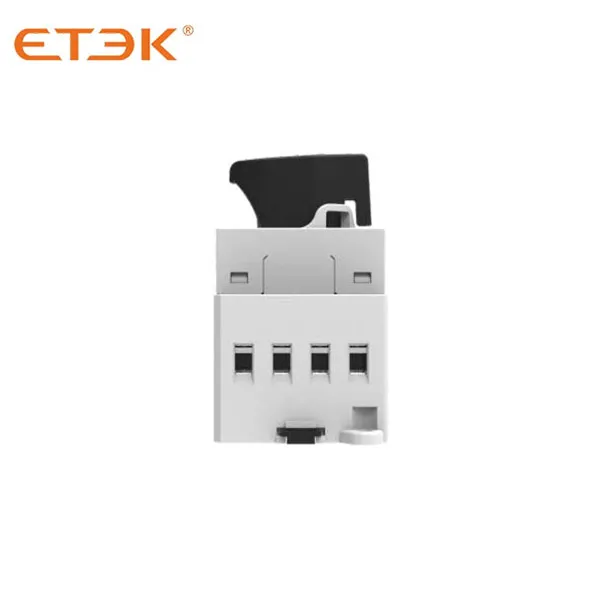

EKD6-LK20-4 |
Interruptor AC lsolado 4P Em:20A Preto pega com bloqueio |
|
EKD6-LK32-4 |
Interruptor AC lsolado 4P Em:32A Puxada preta com bloqueio |
|
EKD6-LK40-4 |
Interruptor AC lsolado 4P Em:40A Preto pega com bloqueio |
|
EKD6-LK63-4 |
Interruptor AC lsolado 4P Em:63A Puxada preta com bloqueio |
|
EKD6-LK80-4 |
Interruptor AC lsolado 4P In:80A Preto Puxado com bloqueio |
